Descrizione del sistema: Vista anteriore e posteriore

1
Per prevenire il surriscaldamento del computer, accertarsi che non vi sia nulla che ostruisca la (le)
presa (prese) d'aria durante l'uso del computer.
3
4
5
3
S-Video/Composite Cable
Surriscaldamento
6
3
Il jack dell'uscita S-Video a 7 pin un cavo adattatore (connettore S-Video a 7
pin inserito in un adattatore con jack S-Video a 4 pin) per poterlo collegare a
un cavo S-Video standard (il cavo della figura include un jack video composito
giallo).
HDTV Cable
Descrizione del sistema: Vista anteriore e posteriore - 189
Guida Rapida per l'Utente
1
2
11
7 8 9 10
*Abilitato solo con il
sintonizzatore
mini-PCI opzionale
Jack dell'uscita S-Video a 7 pin
Figura 4
Vista anteriore e
posteriore

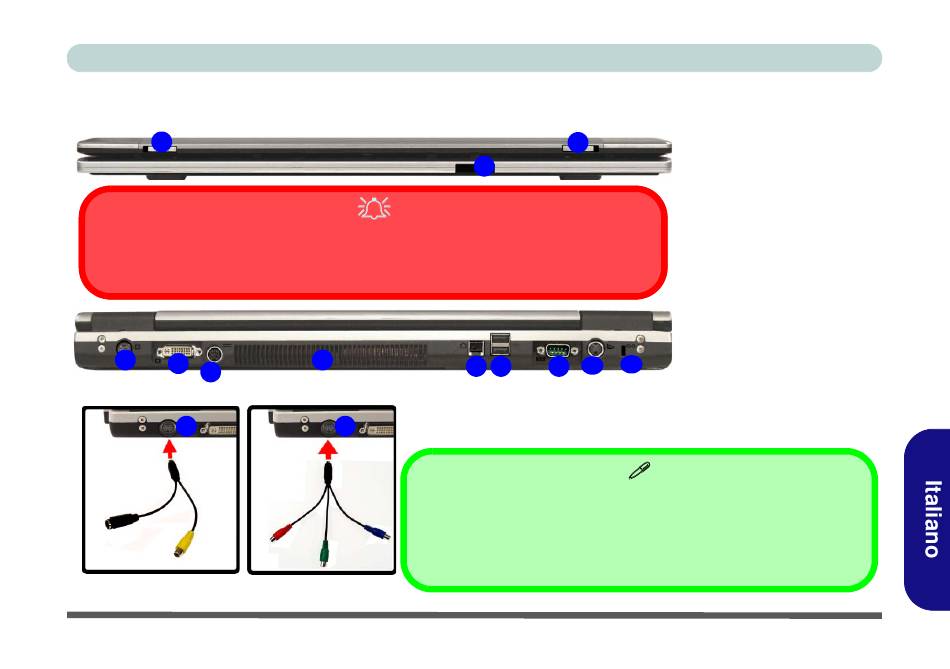

1. Blocchi LCD
2. Ricetrasmettitore ad
infrarossir*
3. Jack dell'uscita S-Video a
7 pin
4. Porta uscita DVI
5. Jack di ingresso CC
6. Presa d'aria
7. Jack telefonico tipo RJ-11
8. 2 Porte USB 2.0
9. Porta seriale
10. Jack di ingresso S-Video*
TV
11. Slot blocco di sicurezza
