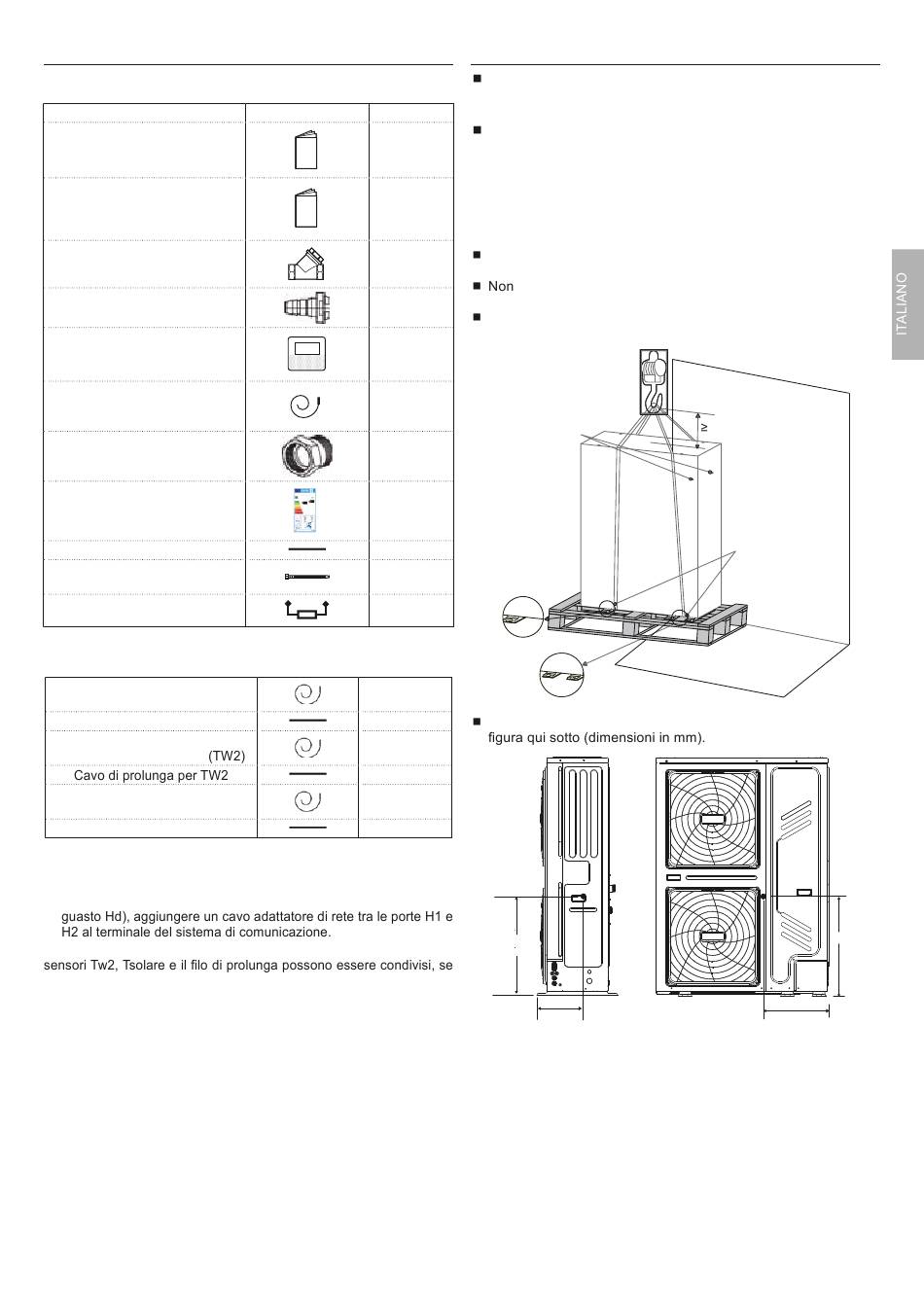

3 ACCESSORI
3.1 Accessori forniti in dotazione con l'unità
Nome
Manuale d'installazione e dell'u-
tente (questo manuale)
Manuale controllo remoto
Filtro a forma di Y
Gruppo tubo di collegamento
dell'uscita dell'acqua
Controller cablato
Sonda di temperatura per il ser-
batoio dell'acqua calda sanitaria
(T5)*
Adattatore per il tubo di ingresso
dell'acqua
Etichetta energetica
Cavo della prolunga per T5
Fascette ferma cavi per cablag-
gi o simili
Cavo adattatore di rete
3.2 Accessori disponibili dal fornitore
Sonda di temperatura per
serbatoio di bilanciamento (Tbt1)*
Cavo di prolunga per Tbt1
Sonda di temperatura per tempe-
ratura di mandata zona 2
Sonda di temperatura per
temperatura solare (Tsolar)
Cavo di prolunga per Tsolar
* Se il sistema è installato in parallelo, Tbt1 deve essere collegato e
installato nel serbatoio di bilanciamento.
** Quando le unità sono collegate in parallelo, come ad esempio
quando la comunicazione tra le unità è instabile (come un codice di
I sensori Tbt1, T5 e il cavo di prolunga possono essere condivisi, i
queste funzioni sono necessarie allo stesso tempo, si prega di perso-
nalizzare questi sensori e l'estensione in aggiunta.
Forma
Quantità
1
1
1
2+2
1
1
1+1
1
1
2
1
1
1
1
1
1
1
9

4 PRIMA DELL'INSTALLAZIONE

Prima dell'installazione
Assicurarsi di confermare il nome del modello e il numero di serie
dell'unità.
Movimentazione
A causa delle dimensioni relativamente grandi e del peso elevato,
l'unità deve essere movimentata solo con attrezzi di sollevamen-
to con imbragature. Le imbragature possono essere montate nei
manicotti previsti sul telaio di base, realizzati appositamente per
questo scopo.
b
ATTENZIONE
Per evitare lesioni, non toccare l'ingresso dell'aria o le alette di
alluminio dell'unità.
utilizzare le impugnature delle griglie delle ventole per evi-
tare di danneggiarle.
L'unità è pesantissima! Evitare che essa cada a causa di un'in-
clinazione non corretta durante la manipolazione.
Il gancio e il baricentro
dell'unità devono essere
su una linea in direzione
verticale per evitare
un'inclinazione impropria
La posizione del baricentro per le diverse unità è visibile nella
670
304
1000mm
Far passare la corda
attraverso i fori di
sollevamento da
entrambi i lati, destro
e sinistro, nel pallet di
legno
670
425
