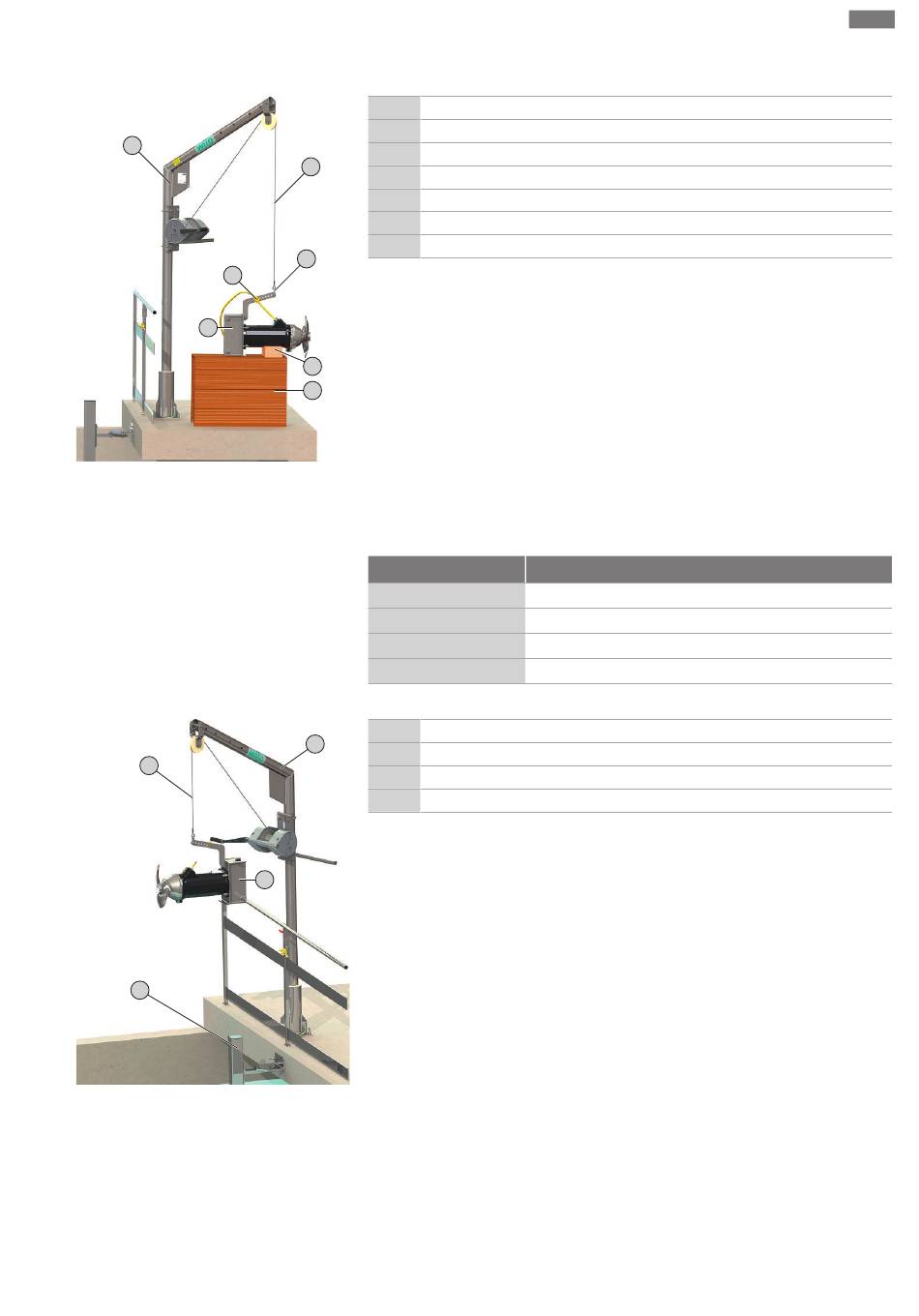

Fig. 7: A keverőmű előkészítése
2
±0°
8
Fig. 8: A keverőműnek a medence fölé való for-
dítása
Beépítési és üzemeltetési utasítás Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1 Wilo-Flumen EXCEL-TRE 20, 30, 40
Telepítés és villamos csatlakoztatás
Előkészítő munkálatok
1 Emelőszerkezet
2 Emelőeszköz
3 Láncvégszem a rögzítéshez
2
4 Támasz
5 Dobogó a biztonságos letevéshez
6 Keret
7 Kábeltartó húzással szembeni tehermentesítéssel
3
‡
A keverőművet le kell helyezni, és vízszintesen be kell igazítani.
‡
A keret legyen felszerelve a keverőműre.
‡
A leeresztő szerkezet legyen felszerelve a medencében.
‡
A megfelelő teherbíróképességgel rendelkező emelőszerkezet álljon rendelkezés-
4
re.
5
1. Az emelőeszközt egy láncvégszemmel rögzíteni kell a keretre.
2. Átmenő műanyag görgőkkel ellátott kivitel: A csappantyús biztosító szegeket ki
kell oldani, és le kell szerelni az átmenő műanyag görgőket és a bedugható tenge-
lyeket.
ÉRTESÍTÉS! Az alkatrészeket készenlétben kell tartani a későbbi beszereléshez.
3. A teljes csatlakozókábelt le kell fektetni, és a kábeltartókat fel kell szerelni.
A kábeltartókkal rögzíteni kell a csatlakozókábelt az emelőeszközhöz, és meg kell
akadályozni azt, hogy a csatlakozókábel ellenőrizetlenül ússzon a medencében.
Keverőmű
TR/TRE 20
TR 28-1
TR/TRE 30
TR/TRE 40
A keverőmű felemelése és a medence fölé való fordítása
1 Emelőszerkezet
1
2 Emelőeszköz
6 Keret
8 A leeresztő szerkezet vezetőcsöve
‡
Az előkészítő munkálatok lezárultak.
1.
Emelje fel a keverőművet, hogy veszélytelenül a át lehessen fordítani a korlát fe-
6
lett.ÉRTESÍTÉS! A keverőműnek vízszintesen kell az emelőeszközön függenie.
Ha a keverőmű ferdén függ az emelőeszközön, akkor a rögzítési pontot odébb
kell helyezni a kereten.
2. Fordítsa a keverőművet a medence fölé.
ÉRTESÍTÉS! A keretnek a vezetőcsőre merőlegesnek kell lennie. Ha a keret nem
merőleges a vezetőcsőre, akkor állítsa be az emelőszerkezet kinyúlását.
Kábeltartó távolsága
550 mm (20 in)
550 mm (20 in)
750 mm (30 in)
750 mm (30 in)
