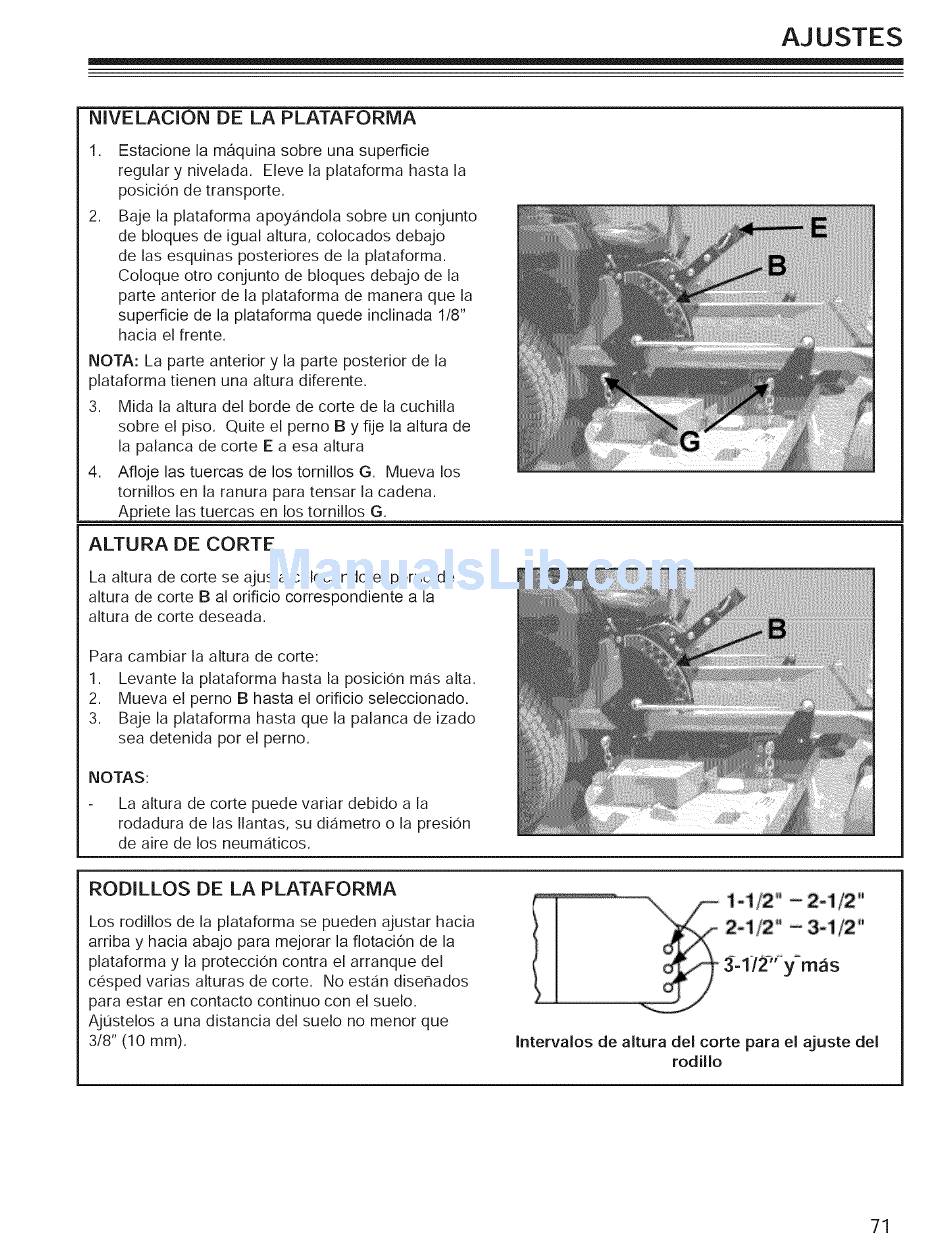

AJUSTES
NIVELACION
DE LA PLATAFORMA
.
.
Estacione la m_quina sobre una superflcie
regular y nivelada.
Eleve la plataforma hasta la
posicion de transporte.
Baje la plataforma apoy_indola sobre un conjunto
de bloques de igual altura, colocados debajo
de las esquinas posteriores de la plataforma.
Coloque otro conjunto de bloques debajo de la
parte anterior de la plataforma de manera que la
superficie de la plataforma quede inclinada 1/8"
hacia el frente.
NOTA: La parte anterior y la parte posterior de la
plataforma tienen una altura diferente.
3.
Mida la altura del borde de corte de la cuchilla
sobre el piso. Quite el perno B y fije la altura de
la palanca de corte E a esa altura
4.
Afloje las tuercas de los tornillos G. Mueva los
tornillos en la ranura para tensar la cadena.
A riete las tuercas en los tornillos G.
ALTURA
DE CORTE
La altura de corte se ajusta colocando el perno de
altura de corte B al oriflcio correspondiente
a la
altura de corte deseada.
Para cambiar la altura de corte:
1.
Levante la plataforma hasta la posici6n m_is alta.
2.
Mueva el perno B hasta el orificio seleccionado.
3.
Baje la plataforma hasta que la palanca de izado
sea detenida pot el perno.
NOTAS:
La altura de corte puede variar debido a la
rodadura de las Ilantas, su di_imetro o la presion
de aire de los neum_iticos.
RODILLOS
DE LA PLATAFORMA
Los rodillos de la plataforma se pueden ajustar hacia
arriba y hacia abajo para mejorar la flotaci6n de la
plataforma y la proteccion contra el arranque del
cesped varias alturas de corte. No est_in disehados
para estar en contacto continuo con el suelo.
Ajustelos a una distancia del suelo no menor que
3/8" (10 ram).
Intervalos
de altura del corte para el ajuste del
rodillo
71
