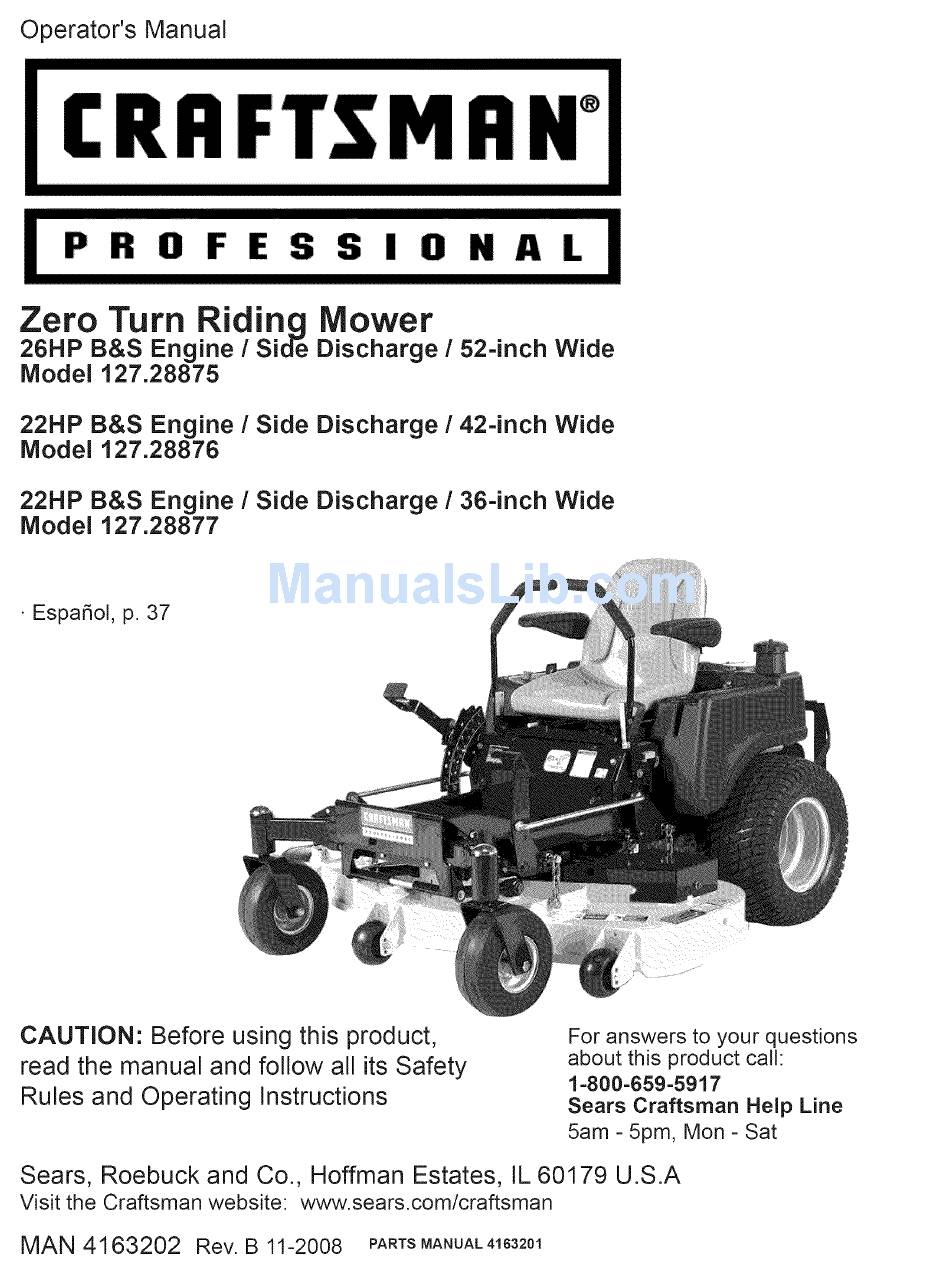

Operator's Manual
CRA
P R 0 F E
S I 0 N A L
Zero Turn Ridinq Mower
26HP B&S Engine / Sid'_ Discharge
/ 52-inch Wide
Model 127.28875
22HP B&S Engine / Side Discharge
/ 42-inch Wide
Model 127.28876
22HP B&S Engine / Side Discharge
/ 36=inch Wide
Model 127.28877
• EspaSol, p. 37
CAUTION"
Before using this product,
read the manual and follow all its Safety
Rules and Operating
Instructions
For answers
to your questions
about this product call:
1-800=659=5917
Sears Craftsman
Help Line
5am - 5pm, Mon-
Sat
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A
Visit the Craftsman
website:
www.sears.com/craftsman
MAN 4163202
Rev. B 11-2008
PARTS MANUAL 4 163201
