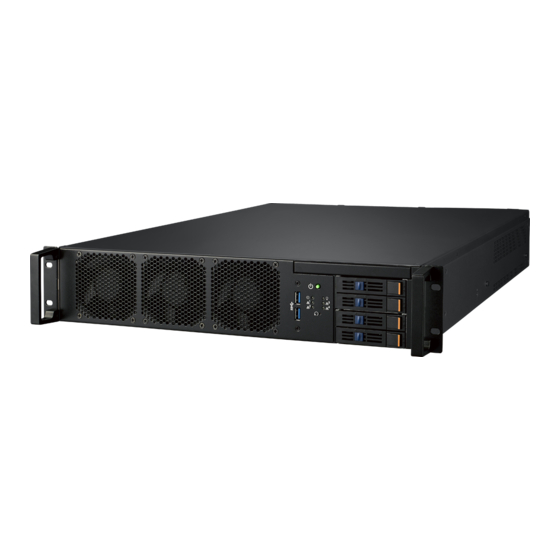

Advantech HPC-6240 User Manual

2u short-depth optimized chassis for asmb-62 series proprietary server board support 4 fh/fl and 4 fh/hl expansion slots
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
User Manual
HPC-6240
2U short-depth Optimized
Chassis for ASMB-62 Series
proprietary Server Board
support 4 FH/FL and 4 FH/HL
expansion slots
2U 短机箱支持 ASMB-62 系列服务器
主板并提供 4 槽全高全长及 4 槽全
高半长扩充插槽
2U 短機箱支援 ASMB-62 系列伺服器
主板並提供 4 槽全高全長及 4 槽全
高半長擴充插槽

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HPC-6240 and is the answer not in the manual?

Questions and answers

Related Manuals for Advantech HPC-6240

Summary of Contents for Advantech HPC-6240

  • Page 1 User Manual HPC-6240 2U short-depth Optimized Chassis for ASMB-62 Series proprietary Server Board support 4 FH/FL and 4 FH/HL expansion slots 2U 短机箱支持 ASMB-62 系列服务器 主板并提供 4 槽全高全长及 4 槽全 高半长扩充插槽 2U 短機箱支援 ASMB-62 系列伺服器 主板並提供 4 槽全高全長及 4 槽全...
  • Page 2 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
  • Page 3 (1) CAUTION: Risk of Explosion if Battery is replaced by an Incorrect Type. Dis- pose of Used Batteries According to the Instructions. THE COMPUTER IS PROVIDED WITH CD DRIVES COMPLY WITH APPRO- PRIATE SAFETY STANDARDS INCLUDING IEC 60825. CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT HPC-6240 User Manual/ 用户手册...
  • Page 4 CAUTION: Repair of the device may only be carried out by trained service per- sonnel. Advantech recommends that a service contract be obtained with Advan- tech Service and that all repairs also be carried out by them. Otherwise the correct functioning of the device may be compromised.
  • Page 5 L’équipement a été exposé à l’humidité. L’équipement ne fonctionne pas bien ou vous ne pouvez pas le faire fonctionner conformément au manuel de l’utilisateur. L’équipement est tombé et a été endommagé. L’équipement présente des signes évidents de rupture. HPC-6240 User Manual/ 用户手册...
  • Page 6 La réparation de l’appareil doit être uniquement effectuée par un personnel de maintenance qualifié. Advantech recommande qu’un contrat de service soit conclu avec le service de maintenance Advantech et que toutes les réparations lui soient également confiées afin de ne pas compromettre le bon fonctionne- ment de l’appareil.
  • Page 7 MISE EN GARDE: Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler le droit de l’utilisateur à utiliser cet équipement. 请仔细阅读此安全操作说明。 请妥善保存此用户手册供日后参考。 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗 设备。 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。 请不要在潮湿环境中使用设备。 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。 请不要将设备放置在超出建议温度范围的环境，即不要低于0°C（32°F）或高 于50°C（122°F)，否则可能会造成设备损坏。 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。 HPC-6240 User Manual/ 用户手册...
  • Page 8 本品符合 FCC 规则第 15 款限制。操作符合下列两种情况： （1）此装置不可产 生干扰； （2）此装置必须接受任何干扰，包括可能导致非预期造成 的干扰。 注意：无论何时进行操作，请务必完全关闭电源，不可在电源接通时进行设备连 接，以避免顺电流损坏敏感电子组件。只有专业的技术人员才可以打开机箱。 注意：接触产品的主板、背板、或是扩充卡前，请先确保您接地来移除身上附带 的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地手腕 环。请将所有电子组件放在无静电的表面或是静电防护袋中。 注意：未经专业认可的组件会损坏设备。请使用附件盒中提供的组件 ( 如螺丝 ) 以确保正确的安装。 注意：本产品不适合儿童使用 （本产品不是玩具） 。 （1）本设备不适合有儿童在场的环境使用。 注意：VESA 安装不当会导致严重的人身伤害！使用合适的安装装置以避免受伤 风险。VESA 安装应由专业技术人员操作，如果您需要此服务，请联系维修技术 人员或零售商。 设备的维修只能由经过培训的维修人员进行。 研华建议与研华服务公司签订服 务合约，并且所有维修工作也由指定人员执行。 否则，设备的正确功能可能会 受到影响。 注意：未经制造商许可，请勿修改此设备。 注意：为避免触电危险，此设备只能连接到带保护接地的供电电源。 注意：移除电源线前，请务必完全停止设备运作。 HPC-6240 User Manual/ 用户手册 viii...
  • Page 9 （2）未满 2 岁孩童不看屏幕 ( 或显示器 )，2 岁以上每天看屏幕不要超过 1 小 时。 注意：如果使用者没有依照使用手册使用设备，则可能会导致设备反置的造成底 部开孔的危险产生。 注意：未经合乎规定与明确许可的任何变更或修改都可能导致用户丧失操作本设 备的权利。 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗 設備。 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 請不要將設備放置在超出建議溫度範圍的環境，即不要低於0°C（32°F）或高 於50°C（122°F)，否則可能會造成設備損壞。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。並確認電 源插座有確實做好接地措施請將電源線佈置在人們不易絆到的位置，並不要在電 源線上覆蓋任何雜物。 請注意設備上的所有警告和注意標語。 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損 壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修： 電源線或者插頭損壞。 設備內部有液體流入。 設備曾暴露在過於潮濕的環境中使用。 設備無法正常工作，或您無法通過用戶手冊來使其正常工作。 設備跌落或者損壞。 設備有明顯的外觀破損。 HPC-6240 User Manual/ 用户手册...
  • Page 10 注意：如果不按照製造商建議的方式使用此設備，則最終系統應評估是否符合要 求。 注意：切勿將設備或帶電連接器浸入水中或其他液體中。 注意：在更換保險絲之前，請先移除電源線，並只能更換相同的額定值和相同類 型規格的保險絲。 請遵守當地的職業健康和安全規定以及人力搬運物料的指導原則。 切勿嘗試獨自搬動設備，搬動設備至少需要兩人。 只使用設備隨附的電源線和電源裝置。設備可能配有一條或多條電源線。在北美 地區，本設備必須使用 UL 認證和有 CSA 標章的電源線。 注意：未經法規核可的裝置操作是不合法的。 注意：將電池（或電池組)放入火中、置放高溫爐、壓碎電池(或電池組)或 拆解電池（或電池組），可能導致爆炸; 將電池置於極端高溫環境、有易燃液 體或氣體洩漏中的環境中會導致爆炸；電池（或電池組）若受到極低的空氣壓 力，可能導致爆炸。請按照製造商的指示處理舊電池。 注意：若要切斷電源, 請將所有電源線都從機器上拔除。 注意：螢幕型設備（或顯示器）：使用過度恐傷害視力。 （1）使用 30 分鐘請休息十分鐘。 （2）未滿 2 歲孩童不看螢幕（或顯示器），2 歲以上每天看螢幕不要超過 1 小 時。 注意：如果使用者沒有依照使用手冊使用設備，則可能會導致設備反置的造成底 部開孔的危險產生。 注意：未經合乎規定與明確許可的任何變更或修改都可能導致使用者喪失操作本 設備的權利。 HPC-6240 User Manual/ 用户手册...
  • Page 11 Ne manipuler les cartes que par les bords ou les supports de montage; ne pas toucher les composants ni les broches de connexion. 为了保护您和您的设备免受伤害或损坏，请遵照以下安全措施： 操作设备之前，请务必断开机箱电源，以防触电。 在更改任何配置之前请断开电源，以免在您连接跳线或安装卡时，瞬间电涌损坏 敏感电子元件。 无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连 接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。接 触产品的母板、底板或附加卡前，请先确保您接地来移除身体附带的静电。由于 现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电 子元件放在无静电的表面或静电屏蔽袋中。 為了保護您和您的設備免受傷害或損壞，請遵照以下安全措施： 操作設備之前，請務必切斷機箱電源，以防觸電。 HPC-6240 User Manual/ 用户手册...
  • Page 12 Advantech has come to be known. Your satis- faction is our primary concern. Here is a guide to Advantech’s customer services.
  • Page 13 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
  • Page 14 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA （Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明 （如销售发票） 。我们对无法提供购买日期证明的产品不提供质量保证服务。 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。 從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修 人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產 生 的問題有免責權利。 如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期 之產品， 我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。 如果您認為您購買的產品出現了故障，請遵循以下步驟： 收集您所遇到的問題資訊 （例如，CPU 頻率、使用的研華產品及其它軟體、硬 體等） 。請注意螢幕上出現的任何不正常資訊顯示。 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA (Return Material Authorization) 序號。這可以讓我們儘快地進行故障產品的回收。 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明 （如銷售發票） 。我們對無法提供購買日期證明的產品不提供保固服務。 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。 HPC-6240 User Manual/ 用户手册...
  • Page 15  附件盒，内含螺丝包 （用于固定母板、光盘和其他磁盘驱动、附加卡以及耳柄 等 )、铜柱、风扇延长线、磁盘讯号线、GPU 支架和一对耳柄。 若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买 的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕 迹 （例如，包装箱损坏，划痕，凹痕等） 。如果产品有破损或者不符合规格，请立即 联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材 料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。 打開包裝時，用戶需確認包裝中含有下所列各項：  機箱  用戶手冊  品質保證卡  附件盒，內含螺絲包 （用於固定主機板、光碟和其他磁片驅動、附加卡以及耳 翼等 )、銅柱、風扇延長線、硬碟訊號線、GPU 支架和一對耳翼。 若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購 買的產品應當是完好無 損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損 痕跡 （例如，包裝箱損壞，刮痕，凹痕等） 。如果產品有破損或者不符合規格，請立 即聯繫我們 的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝 材料以備搬 運人員檢查。檢查之後，我們會給您提供維修或更換服務。 HPC-6240 User Manual/ 用户手册...
  • Page 16 HPC-6240 User Manual/ 用户手册...

  • Page 17: Table Of Contents

    Figure 2.13Insert Riser Cage-2 Module/安装 Riser Cage-2 模块/ 安裝 Riser Cage-2模組 ......20 Figure 2.14Insert Riser Cage-3 Module/安装 Riser Cage-3 模块/ 安裝 Riser Cage-3模組 ......20 Install x16 Expansion Cards in Riser Cage-1.......... 21 Figure 2.15Removing Riser Cage-1 brackets/移除RISER CAG-1E铁 件/移除RISER CAGE-1鐵件.......21 xvii HPC-6240 User Manual/ 用户手册...
  • Page 18 Exploded Diagram & Parts List 分解图&部件列表 分解圖&零件表 ....39 Exploded Diagram & Parts List/分解图&部件列表/分解圖&零件表 ..40 Figure A.1 Exploded Diagram & Parts List/分解图&部件列表/分解 圖&零件表 ........40 Table A.1: Parts List / 部件列表/零件表 ....41 Appendix B 限用物質含有情況標示聲明書 ..43 HPC-6240 User Manual/ 用户手册 xviii...

  • Page 19: Chapter 1 General Information 概述 產品資訊

    Chapter General Information 概述 產品資訊...

  • Page 20: Introduction/产品简介/產品簡介

    Introduction/ 产品简介 / 產品簡介 The HPC-6240 is a 2U short-depth high density chassis. It can support 4 x Full- Height/ Full-Length expansion slots, 4 x Full-Height/ Half-Length expansion slots, 4 x hot-swappable HDD Bays in short-depth length 20” length 2U chassis.

  • Page 21: Specifications/产品规格/產品規格

    擴充槽: 支援8槽全高全長擴充槽; 4槽全高半長擴充槽  LED 指示燈: 雙色 LED(紅色/藍色)用於顯示電源、網絡狀態及系統資訊  冷卻系統: 3個 8038系統風扇; 1個6038 系統風扇  產品重量: 16 公斤(不含硬碟)  產品尺寸(W x H x D): 438 mm x 88 mm x 523 mm (17.24" x 3.45" x 20.59") HPC-6240 User Manual/ 用户手册...

  • Page 22: Power Supply Options/电源选项/電源選項

    輸出電壓 Minimum load +12V@0A 最小负载 +12Vsb@0A 最小負載 250,000 hours at 75% load and MTBF 55°C Safety UL/TUV/CCC/CB/CE/FCC 安规认证 安規認證 Caution! Power supply options are subject to the product datasheet specifications on the Advantech website. 请以研华公司官方网站公告的该机箱产品型录上的电源选项料号为准。 請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號為準。 HPC-6240 User Manual/ 用户手册...

  • Page 23: Environmental Specifications/环境规格/環境規格

    10 G with 11 ms duration, half sine 冲击 wave 衝擊 Safety CE compliant 安规认证 安規認證 Dimension Diagram/ 产品尺寸 / 產品尺寸 44.45[1.75] 88[3.465] 50.20[1.977] 210[8.268] 235[9.252] 523[20.591] 555.5[21.87] 585.16[23.038] Figure 1.1 Dimension Diagram/ 产品尺寸 / 產品尺寸 HPC-6240 User Manual/ 用户手册...
  • Page 24 HPC-6240 User Manual/ 用户手册...

  • Page 25: Chapter 2 System Setup 系统安装 系統安裝

    Chapter System Setup 系统安装 系統安裝...
  • Page 26 Use caution when installing or operating components with the chassis open. Be sure to turn off the power, unplug the power cord, and ground yourself by touching the metal chassis before you handle any compo- nents inside the machine. 机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并 断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。 機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並 拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。 HPC-6240 User Manual/ 用户手册...

  • Page 27: Removing The Cover/移除顶盖/移除上蓋

    Unscrew 5 screws in top and 2 screws in side. Slide the top cover backwards and then lift it up (see Figure 2.1). 请按照以下步骤移除机箱盖： 旋开5个顶盖螺丝与两侧的2个螺丝。 将顶盖向后拉出然后向上抬起（如图 2.1 所示）。 請按照以下步驟移除機箱上蓋： 旋開5顆上蓋螺絲與兩側的2顆螺絲。 將上蓋向後拉出然後向上抬起（如圖 2.1 所示）。 Figure 2.1 Removing the Cover/ 移除顶盖 / 移除上蓋 HPC-6240 User Manual/ 用户手册...

  • Page 28: Removing Riser Cage Rackets/移除 Riser Cage 铁件/移除 Riser Cage 鐵件

    Lift three riser cage brackets up (see Figure 2.2). 旋开上方 5 个螺丝 将三组 riser cage 铁件向上抬起（如图 2.2 所示）。 旋開上方 5 顆螺絲 將三組 riser cage 鐵件向上抬起（如圖 2.2 所示）。 Figure 2.2 Removing Riser Cage brackets/ 移除RISER CAGE铁件/ 移除RISER CAGE 鐵件 HPC-6240 User Manual/ 用户手册...

  • Page 29: Removing Hold-On Bar/移除档杆/移除檔桿

    Undo the 2 screws on top of hold-on bar. Lift up the hold-on bar(see Figure 2.3). 旋开上方 2 个螺丝 将檔杆向上抬起（如图 2.3 所示）。 旋開上方 2 顆螺絲 將檔桿向上抬起（如圖 2.3 所示）。 Figure 2.3 Removing the hold-on bar/ 移除档杆 / 移除檔桿 HPC-6240 User Manual/ 用户手册...

  • Page 30: Installing The Motherboard/安装母板/安裝主機板

    (See Figure 2.5). 图 2.4 标示了用于安装特定 ASMB-62 系列主板的铜柱位置，用户可以于配件盒 中找到母板螺丝。将母板螺丝锁入相应的位置，然后沿逆时针方向旋转将其固定 在机箱上( 如图 2.5 所示)。 圖 2.4 標示了用於安裝特定 ASMB-62 系列主機板的銅柱位置，用戶可以於配件 盒中找到主板螺絲。將主板螺絲鎖入相應的位置，然後沿逆時針方向旋轉將其固 定在機箱上( 如圖 2.5 所示)。 Figure 2.4 Stub Copper Locations Indication/ 母板安装铜柱标示 / 主機板安裝銅 柱標示 HPC-6240 User Manual/ 用户手册...
  • Page 31 將 HDD 背板上的 4 針電源線連接到主機板上的兩個 4 針電源接頭 將系統風扇上的 6 個 4 針，1 個 8 針風扇線接到主機板上的 6 個 4 針風扇電 源接頭與一個 8 針風扇電源接頭 將 HDD 背板上的 SFF-8643 硬碟訊號線連接到主機板上的 SFF-8643 接頭 如若 GPU 卡片需要額外電源供應，請將 GPU 卡片上的電源線連接到主機板上的 2 個 8 針電源接頭 HPC-6240 User Manual/ 用户手册...

  • Page 32: Io Module Installation/安装Io Module/安裝Io Module

    将 IO 板与 IO 模块铁件组装在一起 将四个螺丝锁入相应的位置，然后沿逆时针方向旋转将其固定在 IO 模块铁件上 (如图 2.7 所示) 将组装好的 IO 模块装回机箱内并将 IO 模块上方的两颗螺丝锁紧使其固定在机 箱上 (如图 2.6) 旋開IO模組鐵件上方的2個螺絲並將IO模組鐵件向後拉出 (如圖2.6所示) 將IO板與IO模組鐵件組裝在一起 將四個螺絲鎖入相應的位置，然後沿逆時針方向旋轉將其固定在IO模組鐵件上 (如图2.7所示) 將組裝好的IO模組裝回機箱內並將IO模組上方的兩顆螺絲鎖緊使其固定在機箱 上 (如图2.6) Figure 2.6 Remove/Insert the IO Module Bracket/移除/安装 IO 模块铁件/移除/安 裝 IO 模組鐵件 HPC-6240 User Manual/ 用户手册...
  • Page 33 Figure 2.7 IO Module assembly/IO 模块安装 /IO 模組安裝 HPC-6240 User Manual/ 用户手册...

  • Page 34: Riser Cage-1 Installation/安装 Riser Cage-1/安裝 Riser Cage-1

    使用 2 顆銅柱與 5 螺絲將 UR 卡組裝進 Riser Cage-1 (如圖 2.8 與圖 2.9 所 示) Figure 2.8 Screw in 2 stub coppers on UR Riser Card/ 在 UR 卡上锁 2 颗铜柱/ 在 UR 卡上鎖 2 顆銅柱 HPC-6240 User Manual/ 用户手册...
  • Page 35 进Riser Card Cage-1，螺孔位置: H1, H3, H4, H5 (如图 2.10 所示) 完成第一步驟後，透過 UR 卡上的 2 個銅柱與鐵件上的 2 個銅柱將 LR 卡組裝 進 Riser Card Cage-1, 螺孔位置: H1, H3, H4, H5 (如圖 2.10 所示) Figure 2.10 LR Riser Card Assembly/LR 卡安装 /LR 卡安裝 HPC-6240 User Manual/ 用户手册...
  • Page 36 Insert Riser Cage-1 module back into the chassis. Attach with 3 screws. (See Figure 2.11) 将Riser Cage-1模块直上直下地安装至机箱内 并在其上方锁3颗螺丝进行固定 (如图2.11所示) 將Riser Cage-1模組直上直下地安裝至機箱內 並在其上方鎖3顆螺絲進行固定 (如圖2.11所示) Figure 2.11 Assembly of Riser Card-1 Module/安装Riser Cage-1模块/安裝Riser Cage-1 模組 HPC-6240 User Manual/ 用户手册...

  • Page 37: Riser Cage-2/3 Installation/安装 Riser Cage-2/3/安裝 Riser Cage-2/3

    使用 6 顆螺絲將MR卡組裝進 Riser Cage-2/3 (如圖 2.12 所示) 將 Riser Cage-2/3 模組直上直下地安裝至機箱內 並在每個 Riser Cage 上方鎖 1 顆螺絲進行固定 (如圖 2.13 與圖 2.14 所示) Figure 2.12 Assembly of the MR Riser Card/ 组装 MR 卡 / 組裝 MR 卡 HPC-6240 User Manual/ 用户手册...
  • Page 38 Figure 2.13 Insert Riser Cage-2 Module/ 安装 Riser Cage-2 模块 / 安裝 Riser Cage-2 模組 Figure 2.14 Insert Riser Cage-3 Module/ 安装 Riser Cage-3 模块 / 安裝 Riser Cage-3 模組 HPC-6240 User Manual/ 用户手册...

  • Page 39: Install X16 Expansion Cards In Riser Cage-1

    当使用 GPU 卡片时，可使用配件盒中的 GPU 文件片加强 GPU 卡片的固定 (如 图 2.17 所示) 将 RISER CAGE-1 装回服务器中 旋開 PCIe 檔片側邊螺絲 (如圖 2.16 所示) 將 PCIeX16 擴充卡片插入適切的位置並使用檔片側邊螺絲鎖緊 當使用 GPU 卡片時，可使用配件盒中的 GPU 檔片加強 GPU 卡片的固定 (如圖 2.17 所示) 將 RISER CAGE-1 裝回伺服器中 HPC-6240 User Manual/ 用户手册...

  • Page 40: 装全高全长扩充卡(Gpu卡)/安裝全高全長擴充卡 (Gpu卡)

    Figure 2.16 Removing the PCIe brackets/ 移除 PCIe 铁件 / 移除 PCIe 鐵件 Figure 2.17 Assembly of FH/FL Expansion Cards (GPU Cards)/ 安装全高全长扩 充卡 (GPU 卡 )/ 安裝全高全長擴充卡 (GPU 卡 ) HPC-6240 User Manual/ 用户手册...

  • Page 41: Install X8 Expansion Cards In Riser Cage-2

    Insert the riser cage back to server 旋开 PCIe 檔片侧边螺丝 (如图 2.19 所示) 将 PCIeX8 全高半长扩充卡片插入适切的位置并使用文件片侧边螺丝锁紧 (如图 2.20 所示) 将 RISER CAGE-1 装回服务器中 旋開 PCIe 檔片側邊螺絲 (如圖 2.19 所示) 將 PCIeX8 全高半長擴充卡片插入適切的位置並使用檔片側邊螺絲鎖緊 (如圖 2.20 所示) 將 RISER CAGE-1 裝回伺服器中 HPC-6240 User Manual/ 用户手册...
  • Page 42 Figure 2.19 Removing the PCIe brackets/ 移除 PCIe 铁件 / 移除 PCIe 鐵件 Figure 2.20 Assembly of FHHL Expansion Cards/ 安装全高半长扩充卡 / 安裝全高 半長擴充卡 HPC-6240 User Manual/ 用户手册...

  • Page 43: Install X8 Expansion Cards In Riser Cage-3

    Insert the riser cage back to server 旋开 PCIe 檔片侧边螺丝 (如图 2.22 所示) 将 PCIeX8 全高半长扩充卡片插入适切的位置并使用文件片侧边螺丝锁紧 (如图 2.23 所示) 将 RISER CAGE-1 装回服务器中 旋開 PCIe 檔片側邊螺絲 (如圖 2.22 所示) 將 PCIeX8 全高半長擴充卡片插入適切的位置並使用檔片側邊螺絲鎖緊 (如圖 2.23 所示) 將 RISER CAGE-1 裝回伺服器中 HPC-6240 User Manual/ 用户手册...
  • Page 44 Figure 2.22 Removing the PCIe brackets/ 移除 PCIe 铁件 / 移除 PCIe 鐵件 Figure 2.23 Assembly of FHHL Expansion Cards/ 安装全高半长扩充卡 / 安裝全高 半長擴充卡 HPC-6240 User Manual/ 用户手册...

  • Page 45: Odd Installation

    2.11 ODD Installation HPC-6240 provides 1 internal slim ODD module. To install the ODD module, please refer to the following instructions. To install the slim ODD module, please release the screws on top of the slim ODD brackets. See Figure 2.24.

  • Page 46: Installing Hdd In Hdd Trays/安装硬盘于硬盘托盘/安裝硬碟於硬碟托盤

    按下硬盘抽取托盘上方的固定按键后将硬盘抽取托盘拉出( 如图 2.25 所示)。 将 2.5”硬盘固定于硬盘抽取托盘上并透过锁附四个螺丝固定( 如图 2.26 所 示)。 将硬盘抽取托盘放回硬盘槽中，握住把手将其推回原处。 如需安装多个 SATA HDD/SSD，请重复操作步骤 1~3。 按下硬碟抽取托盤上方的固定按鍵後將硬碟抽取托盤拉出( 如圖 2.25 所示)。 將 2.5”硬碟固定於硬碟抽取托盤上並透過鎖附四個螺絲固定( 如圖 2.26 所 示)。 將硬碟抽取托盤放回硬碟槽中，握住把手將其推回原處。 如需安裝多個 SATA HDD/SSD，請重複操作步驟 1~3。 Figure 2.25 Removing the HDD Trays/ 移除可移动托架 / 移除可移動托架 HPC-6240 User Manual/ 用户手册...
  • Page 47 Figure 2.26 Installing a 2.5” HDD/ 安装 2.5 吋 HDD/ 安裝 2.5 吋 HDD HPC-6240 User Manual/ 用户手册...

  • Page 48: Ear Handle Installation/耳柄安装/耳翼安裝

    Figure 2.27 to simply fasten them to the front-right and front-left mounting ears with the screws provided. 附件盒里有一对耳柄。请参考图 2.27 将耳柄安装在机箱前面板的左右两端，并用提 供的螺丝进行固定。 附件盒裡有一對耳翼。請參考圖 2.27 將耳翼安裝在主機殼前面板的左右兩端，並用 提供的螺絲進行固定。 Figure 2.27 Attaching the Ears and Handles/ 安装耳柄 / 安裝耳翼 HPC-6240 User Manual/ 用户手册...

  • Page 49: Slide Rail

    Release the inner rail from the outer rail. Attach the inner rail to the chassis. Press the release rail against the chassis, lift the clip (A) and slide the inner rail toward the chassis rear (B) HPC-6240 User Manual/ 用户手册...
  • Page 50 Lift lever, aim the rack mount pin to the rack post and pull back.   Mount system in the rack. a.Be sure the ball bearing retain is locked forward. b.Pull the middle rail out of the outer rail until locked. c.Push system into the rack. HPC-6240 User Manual/ 用户手册...
  • Page 51 To detach outer rail from rack. HPC-6240 User Manual/ 用户手册...
  • Page 52 HPC-6240 User Manual/ 用户手册...

  • Page 53: Operation 操作

    Chapter Operation 操作...

  • Page 54: The Front Panel/前面板

    The Front Panel/ 前面板 The HPC-6240 front panel features six LED indicators, two USB3.0 type A, one power switch, one reset button, one ODD bay and four 2.5” hot-swappable HDD trays. HPC-6240 配置了六个 LED 指示灯 , 两个 USB3.0 Type A, 一个电源开关 , 一个系统重...

  • Page 55: Led Indicators For System Status/系统指示灯/系統指示燈

    Data transmit through LAN Blinking 通过 LAN 数据传输 闪烁 无作用 通過 LAN 資料傳輸 閃爍 無作用 Information/ 系统信息 / 系 PEF occurred by System Abnormal 統資訊 motherboard’s BMC 无作用 系统异常 主板的 BMC 发出 PEF 無作用 系統異常 主板的 BMC 發出 PEF HPC-6240 User Manual/ 用户手册...

  • Page 56: The Rear Panel/后面板/後面板

    The compact design of HPC-6240 offers multiple expansion possibilities. There are four FH/FL expansions on the left side, two in the middle and two on the right side: HPC-6240 comes with a modularized motherboard IO design and a 1200W 1+1 redundancy power supply.

  • Page 57: Exploded Diagram & Parts List

    Appendix Exploded Diagram & Parts List 分解图 & 部件列表 分解圖 & 零件表...

  • Page 58: Exploded Diagram & Parts List/分解图&部件列表/分解圖&零件表

    Exploded Diagram & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 Figure A.1 Exploded Diagram & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 HPC-6240 User Manual/ 用户手册...
  • Page 59 USB線 6公分風扇支架 6cm FAN Case open bracket 6公分风扇 开盖警示支架 6公分風扇 開蓋警示支架 Case open bracket Rackmount Bracket 开盖警示支架 上架式支架 開蓋警示支架 上架式支架 Handle Front Panel 把手 前面板 把手 前面板 HDD Trays Slim ODD Cover 硬盘托盘 光驱托盘文件片 硬碟托盤 光碟機托盤檔片 HPC-6240 User Manual/ 用户手册...
  • Page 60 HPC-6240 User Manual/ 用户手册...
  • Page 61 Appendix 限用物質含有情況標示 聲明書...

  • Page 62: Appendix B 限用物質含有情況標示聲明書

    限用物質含有情況標示聲明書 Declaration of the Presence Condition of the Restricted Substances Marking 設備名稱：電腦 型號 ( 型式 )HPC-6240 ( 系列型號 : HPC-6240-12ZX/HPC-6240-12RX) Equipment Type designation (Type) name 限用物質及其化學符號 Restricted substances and its chemical symbols 單元 六價鉻 多溴二苯醚 鉛 汞 鎘 多溴聯苯 Unit...
  • Page 63 HPC-6240 User Manual/ 用户手册...
  • Page 64 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2021 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻...
