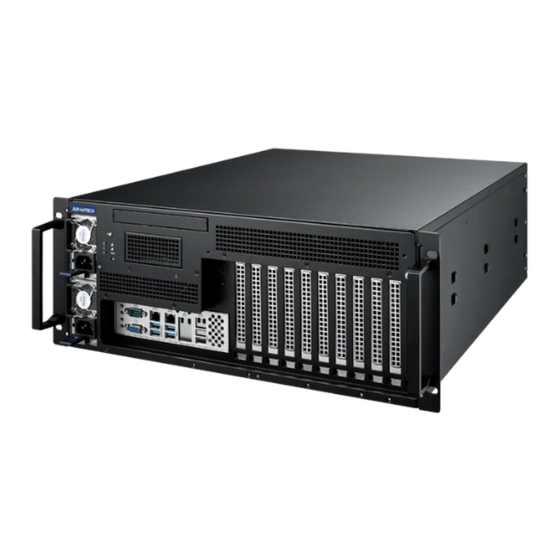

- Page 1 User Manual HPC-7420 Short depth 4U Front Access Chassis for EEATX/EATX/ATX Server board with 11 FH/FL slots 4U 前置式 I/O 设计服务器短机箱 适用 EEATX/EATX/ATX 服务器主 板，支持 11 槽全高全长扩充插槽 4U 前置式 I/O 設計伺服器短主機 殼適用 EEATX/EATX/ATX 伺服器主 機板，支援 11 槽全高全長擴充插 槽...
- Page 2 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 (1) CAUTION: Risk of Explosion if Battery is replaced by an Incorrect Type. Dis- pose of Used Batteries According to the Instructions. THE COMPUTER IS PROVIDED WITH CD DRIVES COMPLY WITH APPRO- PRIATE SAFETY STANDARDS INCLUDING IEC 60825. CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT HPC-7420 User Manual/ 用户手册...
- Page 4 Repair of the device may only be carried out by trained service personnel. Advantech recommends that a service contract be obtained with Advantech Service and that all repairs also be carried out by them. Otherwise the correct functioning of the device may be compromised.
- Page 5 L’équipement a été exposé à l’humidité. L’équipement ne fonctionne pas bien ou vous ne pouvez pas le faire fonctionner conformément au manuel de l’utilisateur. L’équipement est tombé et a été endommagé. L’équipement présente des signes évidents de rupture. HPC-7420 User Manual/ 用户手册...
- Page 6 La réparation de l’appareil doit être uniquement effectuée par un personnel de maintenance qualifié. Advantech recommande qu’un contrat de service soit conclu avec le service de maintenance Advantech et que toutes les réparations lui soient également confiées afin de ne pas compromettre le bon fonctionne- ment de l’appareil.
- Page 7 MISE EN GARDE: Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler le droit de l’utilisateur à utiliser cet équipement. 请仔细阅读此安全操作说明。 请妥善保存此用户手册供日后参考。 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗 设备。 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。 请不要在潮湿环境中使用设备。 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。 请不要将设备放置在超出建议温度范围的环境，即不要低于 0°C（32°F）或 高于 50° C（122°F)，否则可能会造成设备损坏。 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。 HPC-7420 User Manual/ 用户手册...
- Page 8 本品符合 FCC 规则第 15 款限制。操作符合下列两种情况： （1）此装置不可产 生干扰； （2）此装置必须接受任何干扰，包括可能导致非预期造成 的干扰。 注意：无论何时进行操作，请务必完全关闭电源，不可在电源接通时进行设备连 接，以避免顺电流损坏敏感电子组件。只有专业的技术人员才可以打开机箱。 注意：接触产品的主板、背板、或是扩充卡前，请先确保您接地来移除身上附带 的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地手腕 环。请将所有电子组件放在无静电的表面或是静电防护袋中。 注意：未经专业认可的组件会损坏设备。请使用附件盒中提供的组件 ( 如螺丝 ) 以确保正确的安装。 注意：本产品不适合儿童使用 （本产品不是玩具） 。 （1）本设备不适合有儿童在场的环境使用。 注意：VESA 安装不当会导致严重的人身伤害！使用合适的安装装置以避免受伤 风险。VESA 安装应由专业技术人员操作，如果您需要此服务，请联系维修技术 人员或零售商。 设备的维修只能由经过培训的维修人员进行。 研华建议与研华服务公司签订服 务合约，并且所有维修工作也由指定人员执行。 否则，设备的正确功能可能会 受到影响。 注意：未经制造商许可，请勿修改此设备。 注意：为避免触电危险，此设备只能连接到带保护接地的供电电源。 注意：移除电源线前，请务必完全停止设备运作。 HPC-7420 User Manual/ 用户手册 viii...
- Page 9 （2）未满 2 岁孩童不看屏幕 ( 或显示器 )，2 岁以上每天看屏幕不要超过 1 小 时。 注意：如果使用者没有依照使用手册使用设备，则可能会导致设备反置的造成底 部开孔的危险产生。 注意：未经合乎规定与明确许可的任何变更或修改都可能导致用户丧失操作本设 备的权利。 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗 設備。 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 請不要將設備放置在超出建議溫度範圍的環境，即不要低於 0°C（32°F）或 高於 50° C（122° F)，否則可能會造成設備損壞。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。並確認電 源插座有確實做好接地措施請將電源線佈置在人們不易絆到的位置，並不要在電 源線上覆蓋任何雜物。 請注意設備上的所有警告和注意標語。 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損 壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修： 電源線或者插頭損壞。 設備內部有液體流入。 設備曾暴露在過於潮濕的環境中使用。 設備無法正常工作，或您無法通過用戶手冊來使其正常工作。 設備跌落或者損壞。 設備有明顯的外觀破損。 HPC-7420 User Manual/ 用户手册...
- Page 10 注意：移除電源線前，請務必完全停止設備運作。 注意：如果不按照製造商建議的方式使用此設備，則最終系統應評估是否符合要 求。 注意：切勿將設備或帶電連接器浸入水中或其他液體中。 注意：在更換保險絲之前，請先移除電源線，並只能更換相同的額定值和相同類 型規格的保險絲。 請遵守當地的職業健康和安全規定以及人力搬運物料的指導原則。 切勿嘗試獨自搬動設備，搬動設備至少需要兩人。 只使用設備隨附的電源線和電源裝置。設備可能配有一條或多條電源線。在北美 地區，本設備必須使用UL 認證和有 CSA 標章的電源線。 注意：未經法規核可的裝置操作是不合法的。 注意：將電池（或電池組)放入火中、置放高溫爐、壓碎電池(或電池組)或 拆解電池（或電池組），可能導致爆炸; 將電池置於極端高溫環境、有易燃液 體或氣體洩漏中的環境中會導致爆炸；電池（或電池組）若受到極低的空氣壓 力，可能導致爆炸。請按照製造商的指示處理舊電池。 注意：若要切斷電源, 請將所有電源線都從機器上拔除。 注意：螢幕型設備（或顯示器）：使用過度恐傷害視力。 （1）使用 30 分鐘請休息十分鐘。 （2）未滿 2 歲孩童不看螢幕（或顯示器），2 歲以上每天看螢幕不要超過 1 小 時。 注意：如果使用者沒有依照使用手冊使用設備，則可能會導致設備反置的造成底 部開孔的危險產生。 注意：未經合乎規定與明確許可的任何變更或修改都可能導致使用者喪失操作本 設備的權利。 HPC-7420 User Manual/ 用户手册...
- Page 11 Ne manipuler les cartes que par les bords ou les supports de montage; ne pas toucher les composants ni les broches de connexion. 为了保护您和您的设备免受伤害或损坏，请遵照以下安全措施： 操作设备之前，请务必断开机箱电源，以防触电。 在更改任何配置之前请断开电源，以免在您连接跳线或安装卡时，瞬间电涌损坏 敏感电子元件。 无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连 接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。接 触产品的母板、底板或附加卡前，请先确保您接地来移除身体附带的静电。由于 现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电 子元件放在无静电的表面或静电屏蔽袋中。 為了保護您和您的設備免受傷害或損壞，請遵照以下安全措施： 操作設備之前，請務必切斷機箱電源，以防觸電。 HPC-7420 User Manual/ 用户手册...
- Page 12 Advantech has come to be known. Your satis- faction is our primary concern. Here is a guide to Advantech’s customer services.
- Page 13 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 14 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA （Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明 （如销售发票） 。我们对无法提供购买日期证明的产品不提供质量保证服务。 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。 從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修 人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產 生 的問題有免責權利。 如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期 之產品， 我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。 如果您認為您購買的產品出現了故障，請遵循以下步驟： 收集您所遇到的問題資訊 （例如，CPU 頻率、使用的研華產品及其它軟體、硬 體等） 。請注意螢幕上出現的任何不正常資訊顯示。 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA (Return Mate- rial Authorization) 序號。這可以讓我們儘快地進行故障產品的回收。 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明 （如銷售發票） 。我們對無法提供購買日期證明的產品不提供保固服務。 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。 HPC-7420 User Manual/ 用户手册...
- Page 15 附件盒，内含螺丝包 （用于固定母板、光盘和其他磁盘驱动、附加卡以及耳柄 等 )、铜柱、风扇延长线、磁盘讯号线、GPU 支架和一对耳柄。 若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买 的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕 迹 （例如，包装箱损坏，划痕，凹痕等） 。如果产品有破损或者不符合规格，请立即 联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材 料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。 打開包裝時，用戶需確認包裝中含有下所列各項： 機箱 用戶手冊 品質保證卡 附件盒，內含螺絲包 （用於固定主機板、光碟和其他磁片驅動、附加卡以及耳 翼等 )、銅柱、風扇延長線、硬碟訊號線、GPU 支架和一對耳翼。 若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購 買的產品應當是完好無 損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損 痕跡 （例如，包裝箱損壞，刮痕，凹痕等） 。如果產品有破損或者不符合規格，請立 即聯繫我們 的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝 材料以備搬 運人員檢查。檢查之後，我們會給您提供維修或更換服務。 HPC-7420 User Manual/ 用户手册...
- Page 16 HPC-7420 User Manual/ 用户手册...
-
Page 17: Table Of Contents
Figure 2.11Installing a 2.5” HDD/安装 2.5”HDD/安裝 2.5”HDD20 Figure 2.12Installing ODD/安装 ODD/安裝 ODD ....21 2.3.6 Installing Second Internal 3.5” HDD or One Internal 2.5” HDD or Two Internal 2.5” HDDs/安装第二个 3.5”内置硬盘或 1 个 2.5” 内置硬盘或 2 个 2.5”内置硬盘/安裝第二個 3.5”內置硬碟或 HPC-7420 User Manual/ 用户手册 xvii... - Page 18 Table 3.2: SATA HDD LED Indicator Functions/SATA 硬盘 LED 指 示灯功能/SATA 硬碟 LED 指示燈功能 .... 36 Table 3.3: SAS HDD LED Indicator Functions/SAS 硬盘 LED 指示 灯功能/SAS 硬碟 LED 指示燈功能 ....37 The Rear Panel/后面板/後面板 ........38 Figure 3.5 Rear Panel/ 后面板/後面板 ..... 38 HPC-7420 User Manual/ 用户手册 xviii...
- Page 19 Appendix A Exploded Diagram & Parts List 分解图&部件列表 分解圖&零件表 ....39 Exploded Diagram & Parts List/分解图&部件列表/分解圖&零件表 ..40 Figure A.1 Exploded Diagram & Parts List/分解图&部件列表/分解 圖&零件表........40 Table A.1: Parts List / 部件列表/零件表.....41 Appendix B 限用物質含有情況標示聲明書 ..43 HPC-7420 User Manual/ 用户手册...
- Page 20 HPC-7420 User Manual/ 用户手册...
-
Page 21: Chapter 1 General Information 概述 產品資訊
Chapter General Information 概述 產品資訊... -
Page 22: Introduction/产品简介/產品簡介
Introduction/ 产品简介 / 產品簡介 The HPC-7420 series is a 4U short depth chassis with front access feature. It can support 2 x 3.5” internal hard drives and 2 x 2.5” hot-swappable drive bays via option kit. Featuring the latest in industrial design, the HPC-7420 represents a breakthrough from the traditional, rigid concept of industrial PCs. -
Page 23: Specifications/产品规格/產品規格
冷卻系統 : 3 個 8025 系統風扇； 3 個 12038 系統風扇 產品重量 : 16 公斤 ( 不含硬碟 ) 產品尺寸 (W x H x D): 438 mm x 177 mm x 450 mm (17.24" x 6.97" x 17.7") HPC-7420 User Manual/ 用户手册... -
Page 24: Power Supply Options/电源选项/電源選項
最小負載 250,000 hours at 75% load and MTBF 100,000 hours @ 25° C 55°C Safety UL/TUV/CCC/CB/CE/FCC UL/TUV/CB/CCC/CE/FCC 安规认证 安規認證 Caution! Power supply options are subject to the product datasheet specifications on the Advantech website. 请以研华公司官方网站公告的该机箱产品型录上的电源选项料号为准。 請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號為準。 HPC-7420 User Manual/ 用户手册... -
Page 25: Environmental Specifications/环境规格/環境規格
10 ~ 95% @ 50° C, non-condensing 10 ~ 95% @ 70° C, non-condensing 湿度 濕度 Vibration (5 ~ 500Hz) 0.3 G rms 振动 振動 Shock 10 G with 11 ms duration, half sine 冲击 wave 衝擊 Safety CE compliant 安规认证 安規認證 HPC-7420 User Manual/ 用户手册... -
Page 26: Dimension Diagram/产品尺寸/產品尺寸
Dimension Diagram/ 产品尺寸 / 產品尺寸 Figure 1.1 Dimension Diagram/ 产品尺寸 / 產品尺寸 HPC-7420 User Manual/ 用户手册... -
Page 27: Chapter 2 System Setup 系统安装 系統安裝
Chapter System Setup 系统安装 系統安裝... - Page 28 Use caution when installing or operating components with the chassis open. Be sure to turn off the power, unplug the power cord, and ground yourself by touching the metal chassis before you handle any compo- nents inside the machine. 机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并 断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。 機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並 拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。 HPC-7420 User Manual/ 用户手册...
-
Page 29: Removing The Cover/移除顶盖/移除上蓋
旋开 2 个顶盖后方 ( 风扇面 ) 的手旋螺丝与中央的 1 个接地螺丝。 将顶盖向后拉出然后向上抬起 （如图 2.1 所示） 。 請按照以下步驟移除機箱上蓋： 旋開 2 個上蓋後方 ( 風扇面 ) 的手旋螺絲與中央的 1 個接地螺絲。 將上蓋向後拉出然後向上抬起 （如圖 2.1 所示） 。 Figure 2.1 Removing the Cover/ 移除顶盖 / 移除上蓋 HPC-7420 User Manual/ 用户手册... -
Page 30: Installing The Motherboard/安装母板/安裝主機板
Installing the Motherboard/ 安装母板 / 安裝主機板 HPC-7420 supports EEATX/EATX/ATX motherboards. To install the motherboard, please proceed as follows: Figure 2.2 shows the stub copper location for attaching the specific EEATX/ EATX/ATX motherboard. Users can find the stub copper in the accessory box. - Page 31 将机箱的 USB 2.0 电缆、HDD LED 电缆、LAN LED 电缆、报错 LED 电缆 ( 若主 板有支持 ), 电源开关电缆以及系统复位开关电缆连接到主板。 將主機板的 I/O 遮罩襯墊放在後面板上，然後把主機板固定在主機殼上 （如圖 2.3 所示） 。 將電源的 20 針 （或 24 針）ATX 電源介面和 8 針 /4 針 +12 V 電源介面連接 到主機板。 將主機殼的 USB 2.0 電纜、HDD LED 電纜、LAN LED 電纜、電源開關電纜以及系 統重定開關電纜連線到主機板。 HPC-7420 User Manual/ 用户手册...
-
Page 32: Installing Disk Drives/安装磁盘驱动器/安裝磁碟機
Installing Disk Drives/安装磁盘驱动器/安裝磁碟 機 HPC-7420 supports 2 x internal 3.5” HDD drives and 1 x slim/ultra slim optical drive in front. It can also via below two optional accessories change one internal 3.5” HDD to 1 or 2 internal 2.5” HDD drives; change another one internal 3.5” HDD to 2 hot- swappable HDD trays. -
Page 33: Drives Installation
2.3.1 Drives Installation HPC-7420 has second layer mechanism for all drives installation. It includes 3.5” drives, 2.5” drives and slim/ultra slim optical drive. Before installing all drives, please release the hold-on bar and the second layer mechanism. (See figure 2.4 and 2.5.) HPC-7420 以层架式结构将硬盘设计于机箱内部的上方空间，以追求优化机箱内部空间... - Page 34 Figure 2.5 Remove second layer mechanism/ 移除层架式结构 / 移除層架式結構 HPC-7420 User Manual/ 用户手册...
-
Page 35: 移除螺丝与对应支架/移除螺絲與對應支架
所示 )。 圖示 2.6 中的區域 是 1 個內置 3.5” 硬碟或 2 個 2.5” 前置熱插拔硬 碟；區域 是光碟機；區域 是 1 個內置 3.5” 硬碟或是 1 個內置 2.5” 硬碟 或是 2 個內置 2.5” 硬碟。 Figure 2.6 Remove Screws and Brackets/ 移除螺丝与对应支架 / 移除螺絲與對應支架 HPC-7420 User Manual/ 用户手册... -
Page 36: Installing First Internal 3.5" Hdd / 2 External Hot-Swappable Hdd
In area , it can take one internal 3.5” HDD or via optional accessories “98R1310010E” become two 2.5” front access hot-swappable drive bays. 区域 可安装 1 个内置 3.5” 硬盘或是透过选购配件 “98R1310010E” 成为 2 个 前置热插入硬盘。 區域 可安裝 1 個內置 3.5” 硬碟或是透過選購配件 “98R1310010E” 成為 2 個 前置熱插拔硬碟。 98R1310010E HPC-7420 User Manual/ 用户手册... -
Page 37: Installing Two External Hot-Swappable Hdd Trays/安装 2 个前置支 持热插入 2.5"硬盘/安裝 2 個前置支援熱插拔 2.5"硬碟
使用 4 個 3.5” 硬碟螺絲固定 “98R1310010E”。 Figure 2.7 Screws holes mark in A/ 螺丝孔 A/ 螺絲孔 A Figure 2.8 Installing two 2.5” external HDD trays/ 安装 2 个 2.5” 前置硬盘模块 / 安裝 2 個 2.5” 前置硬碟模組 HPC-7420 User Manual/ 用户手册... -
Page 38: Installing First Internal 3.5" Hdd/安装第 1 个內置 3.5"硬盘/安裝 第 1 個內置 3.5"硬碟
使用 4 个 3.5” 硬盘螺丝固定 3.5 寸硬盘。 由配件盒中取出 4 個避震墊與 4 個硬碟螺絲。 組裝 4 個避震墊於螺絲孔 1 ( 如圖 2.9 所示 )。 插入 3.5” 硬碟於適切的位置。 使用 4 個 3.5” 硬碟螺絲固定 3.5” 硬碟。 Figure 2.9 Screws hole marks in 1/ 螺丝孔 1/ 螺絲孔 1 HPC-7420 User Manual/ 用户手册... -
Page 39: Installing Hdd In Hdd Trays/安装硬盘于硬盘托盘/安裝硬碟於硬碟
如需安装多个 SAS/SATA HDD，请重复操作步骤 1 ~ 3。 按下硬碟抽取托盤上方的固定按鍵後將硬碟抽取托盤拉出 ( 如圖 2.10 所示 )。 將 2.5” 硬碟固定於硬碟抽取托盤上並透過鎖附四個螺絲固定 ( 如圖 2.11 所示 )。 將硬碟抽取托盤放回硬碟槽中，握住把手將其推回原處。 如需安裝多個 SAS/SATA HDD，請重複操作步驟 1 ~ 3。 Figure 2.10 Removing the HDD Trays/ 移除可移动托架 / 移除可移動托架 HPC-7420 User Manual/ 用户手册... - Page 40 2.3.5.1 Installing ODD/ 安装 ODD/ 安裝 ODD HPC-7420 provides 1 internal slim/ultra ODD module. To install the ODD module, please refer to the following instructions: To install the slim ODD module, please release the screws on top of slim ODD brackets.
-
Page 41: 個 2.5"內置硬碟或 2 個 2.5"內置硬碟
“989K008734” become one internal 2.5” HDD or two internal 2.5” HDD. 区域 可安装 1 个内置 3.5” 硬盘或是透过选购配件 “989K008734” 成为 1 个或 2 个内置硬盘。 區域 可安裝 1 個內置 3.5” 硬碟或是透過選購配件 “989K008734” 成為 1 個或 2 個內置硬碟。 989K008734 HPC-7420 User Manual/ 用户手册... -
Page 42: Installing 1 Internal 2.5" Hdd/安装 1 个 2.5"硬盘/安裝 1 個 2.5"硬碟
將 2.5”HDD 與支架鎖在一起 ( 如圖 2.13 所示 )。 將鎖好的 HDD 與支架放置於適切的位置。 從配件盒中取出 4 個避震墊與 4 個硬碟螺絲。 將避震墊置於螺絲孔中。 使用 4 個 3.5” 硬碟螺絲將 HDD 支架鎖於機箱上 ( 如圖 2.14 所示 )。 Figure 2.13 Attach 2.5” HDD with bracket/ 锁附 2.5” 硬盘与支架 / 鎖附 2.5” 硬碟與支架 HPC-7420 User Manual/ 用户手册... -
Page 43: 组装 2.5"硬盘支架于机箱上/組裝 2.5"硬碟支架
使用 4 個 3.5” 硬碟螺絲將 HDD 支架鎖於機箱上 ( 如圖 2.16 所示 )。 Note! 2 x 2.5” HDD/SSD only for HDD thickness less than 9.6mm, 15mm HDD only supports one. 2 个 2.5”硬盘高度需低于 9.6 mm，15 mm 高度硬盘此支架只能支持 1个。 2 個 2.5”硬碟高度需低於 9.6 mm, 15 mm 高度硬碟此支架只能支援 1 個。 HPC-7420 User Manual/ 用户手册... -
Page 44: 安装 2 個 2.5"硬盘与支架/安裝 2 個 2.5"硬碟與
Figure 2.15 Installing 2 HDDs with brackets/ 安装 2 個 2.5” 硬盘与支架 / 安裝 2 個 2.5” 硬碟與支架 Figure 2.16 Installing HDDs and bracket with chassis/ 安装硬盘与支架于机箱上 / 安裝硬碟與支架於機箱上 HPC-7420 User Manual/ 用户手册... -
Page 45: Installing Second Internal 3.5" Hdd/安装第 2 个內置 3.5"硬盘/ 安裝第 2 個內置 3.5"硬碟
There is a pair of ears and handles in the accessory box. If you need to install them, please refer to Figure 2.18 to simply fasten them to the front-right and front-left mounting ears with the screws provided. 附件盒里有一对耳柄。请参考图 2.18 将耳柄安装在机箱前面板的左右两端，并用提 供的螺丝进行固定。 附件盒裡有一對耳柄。請參考圖 2.18 將耳柄安裝在主機殼前面板的左右兩端，並用 提供的螺絲進行固定。 HPC-7420 User Manual/ 用户手册... -
Page 46: Installing The Pcie Expansion Card/安装 Pcie 扩充卡/安裝 Pcie 擴充卡
Installing the PCIe Expansion Card/ 安装 PCIe 扩 充卡 / 安裝 PCIe 擴充卡 HPC-7420 supports 11 full-height/full-length PCIe expansion cards. Please refer to the following instructions: To install the PCIe expansion card, please release the hold-on bar at first. See Figure 2.19. - Page 47 Figure 2.19 Remove Hold-on bar/ 卸除檔杆 / 卸除檔桿 Figure 2.20 Release PCIe bracket/ 卸除 PCIe 檔片 / 卸除 PCIe 檔片 HPC-7420 User Manual/ 用户手册...
-
Page 48: Slide Rail Installation/滑轨安装/滑軌安裝
Figure 2.21 PCIe Cards assembly/ 扩充卡安装 / 擴充卡安裝 Slide Rail Installation/ 滑轨安装 / 滑軌安裝 Release the inner rail from the outer rail. HPC-7420 User Manual/ 用户手册... - Page 49 Press the release rail against the chassis, lift the and slide the inner rail toward the Lift lever, aim the rack mount pin to the rack post and push forward. Lift lever, aim the rack mount pin to the rack post and pull back. HPC-7420 User Manual/ 用户手册...
- Page 50 Mount system in rack. (1) Be sure the ball bearing retain is locked forward. (2) Pull the middle rail out of the outer rail until locked. (3) Push system into rack. To detach outer rail from rack. HPC-7420 User Manual/ 用户手册...
-
Page 51: Operation 操作
Chapter Operation 操作... -
Page 52: The Front Panel/前面板
The Front Panel/ 前面板 HPC-7420 is front access design, so the front panel have all features in this side: 5 LED indicators with power switch and system reset button. 11 slots FH/FL PCIe expansion slots. Power supply: 850W single or 1+0 1200W non-redundancy power supply. -
Page 53: 硬碟抽取盒機種前視圖
Figure 3.3 1+0 non-Redundancy PSU SKU front panel/ 1+0 式电源机种前视图/1+0 式電源機種前視圖 Figure 3.4 1+0 non-Redundancy PSU with 2 x 2.5" HDD tray SKU front panel/1+0 式电源带 2 个 2.5” 硬盘抽取盒机种前视图 /1+0 式電源帶 2 個 2.5” 硬碟抽取盒 機種前視圖 HPC-7420 User Manual/ 用户手册... -
Page 54: Switch, Buttons And I/O Interfaces/开关和按钮/開關和按鈕
Please use system shutdown or press this switch for few seconds to turn off the sys- tem ATX power. System Reset button: Press this button to reboot the system. 电源开关：按下此按钮可开启或关闭系统电源。请使用系统关机或持续按下此按钮数 秒钟以关闭系统 ATX 电源。 系统重启按钮：按下此按钮可重启系统。 電源開關：按下此按鈕可開啟或關閉系統電源。請使用系統關機或持續按下此按鈕數 秒鐘以關閉系統 ATX 電源。 系統重啟按鈕：按下此按鈕可重啟系統。 HPC-7420 User Manual/ 用户手册... -
Page 55: Led Indicators For System Status/系统指示灯/系統指示燈
前面板的 HDD LED 只能显示从主板来的 SATA 硬盘。 LED 面板的 HDD 硬盘黑色灯线要接到主板 HDDLED 的 #5 脚位，蓝 色灯现请接到 #5 脚位 #2 脚位。 前面板的 HDD LED 只能顯示從主機板來的 SATA 硬碟。 LED 面板的 HDD 硬碟黑色燈線要接到主機板 HDDLED 的 #5 腳位， 藍色燈線請接到 #2 腳位。 HPC-7420 User Manual/ 用户手册... -
Page 56: Led Indicators For Sas/Sata Hdd Power & Status/显示 Sas/Sata 硬盘电源和&状态的 Led 指示灯/顯示 Sas/Sata 硬碟電源和&狀 態的 Led 指示燈
/SATA 硬碟 LED 指示燈功能 Activity LED Status Color: Green Color: Amber Drive Present, No Activity 硬盘正确安装但无数据存取 亮灯 不亮灯 硬碟正確安裝但無資料存取 亮燈 不亮燈 SATA Drive Drive Present, Activity 硬盘正确安装且有数据存取 以 4Hz 频率闪烁 不亮灯 硬碟正確安裝且有資料存取 以 4Hz 頻率閃爍 不亮燈 HPC-7420 User Manual/ 用户手册... -
Page 57: 灯功能/Sas 硬碟 Led 指示燈功能
Ask a technician to inspect the related cables in the chassis if you are unsure. 当系统电源接通且 SAS/SATA HDD 连接良好时，Activity LED 为绿灯亮。如果灯未 亮，请检查是否已将 SAS/SATA HDD 连接好。或者请咨询技术人员检查机箱内电缆是 否连接好。 當系統電源接通且 SAS/SATA HDD 連接良好時，HDD Activity LED 為綠燈亮。如果燈 未亮，請檢查是否已將 SAS/SATA HDD 連接好。或者請諮詢技術人員檢查主機殼內電 纜是否連接好。 HPC-7420 User Manual/ 用户手册... -
Page 58: The Rear Panel/后面板/後面板
HPC-7420 also has a two bracket design in the rear panel for an LED board and 2 ports USB 2.0 ports. It can exchange the LED board from front panel to this area and choose one USB3.0 cable as an optional kit to implement. -
Page 59: Exploded Diagram & Parts List
Appendix Exploded Diagram & Parts List 分解图 & 部件列表 分解圖 & 零件表... -
Page 60: Exploded Diagram & Parts List/分解图&部件列表/分解圖&零件表
Exploded Diagram & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 Figure A.1 Exploded Diagram & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 HPC-7420 User Manual/ 用户手册... - Page 61 Power bracket for 850W LED Board only 灯板 850 瓦电源供应器檔片 燈板 850 瓦電源供應器檔片 Rackmount bkt Handle 上架式支架 把手 上架式支架 把手 Bottom Chassis 机箱底座 风扇 機箱底座 風扇 Fan Bracket Rear panel with filter 风扇固定架 含滤网后窗 風扇固定架 含濾網後窗 HPC-7420 User Manual/ 用户手册...
- Page 62 HPC-7420 User Manual/ 用户手册...
- Page 63 Appendix 限用物質含有情況標示 聲明書...
-
Page 64: Appendix B 限用物質含有情況標示聲明書
限用物質含有情況標示聲明書 Declaration of the Presence Condition of the Restricted Substances Marking 型號 （型式）HPC-7420 ( 系列型號：HPC-7420-85ZX/HPC-7420- 設備名稱：電腦 Equipment 12ZXHPC-7420-12RX) name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 單元 六價鉻 多溴二苯醚 鉛 汞 鎘 多溴聯苯 Unit Hexavalent Polybrominated Lead... - Page 65 HPC-7420 User Manual/ 用户手册...
- Page 66 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2021 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻...
