H4 PLUS 系列连接器安装手册
H4 PLUS SERIES CONNECTOR INSTRUCTION MANUAL

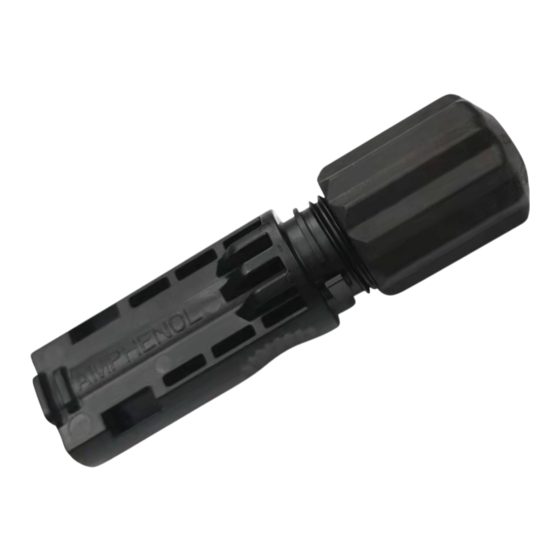

PV Connector H4 PLUS Series

































SOP‐001QF‐07 REV.A
本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.
Uncontrolled Copy


太阳能连接器H4 PLUS系列

文件编号(File Name):WI‐S067‐ENG REV.A










Page 1 of 21

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H4 PLUS Series and is the answer not in the manual?

Questions and answers

Related Manuals for Amphenol H4 PLUS Series

Summary of Contents for Amphenol H4 PLUS Series

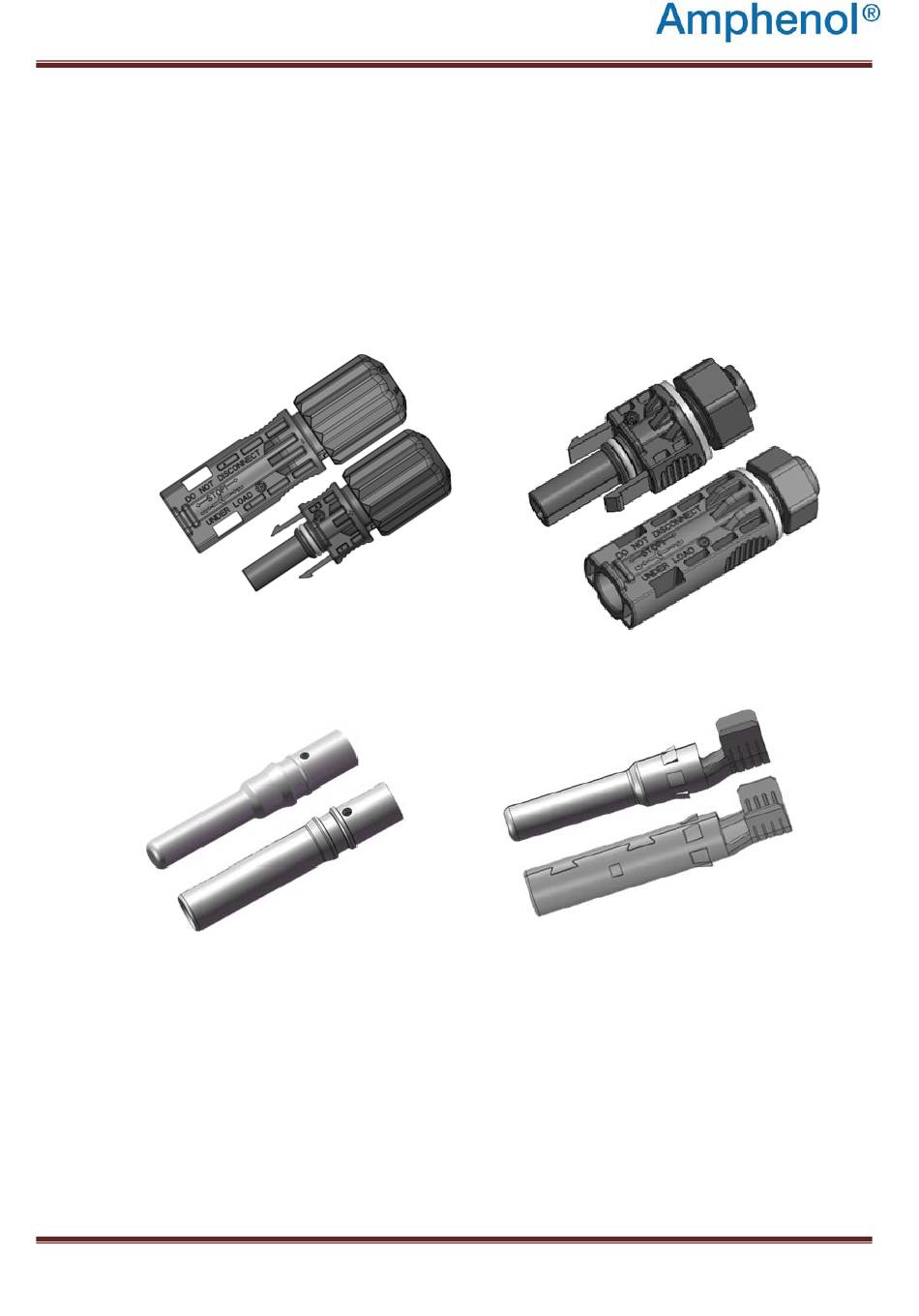

  • Page 1                                                                   SOP‐001QF‐07 REV.A Page 1 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 2: Table Of Contents

    Unmating the male and female connectors ........................... 17   6. 布线要求 ........................................18       Requirements for cable arrangement    7. 存储注意事项 ......................................18     Notes on storage    8. 避免暴露化学物质清单 (WI‐S047‐ENG) ........................... 19       Chemicals exposure check list (WI‐S047‐ENG)    9.更新记录 ....................................21 Revision records    SOP‐001QF‐07 REV.A Page 2 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...
  • Page 3   1) 连接器在安装或拆卸过程中必须断开电源。  The connector must be isolated and disconnected from the power supply during the assembling or  disassembling process.  2) 不可带电插拔。          Do not disconnect under load.  3) 在配合状态，安费诺太阳能连接器的密封性能可达IP68（水下1米24小时）。但实际使用中应避免产 品长期浸泡在水中。          The mated Amphenol PV connectors are IP68 (under water 1meter for 24 hour) compliant in the function of  sealing. However please prevent the connectors immersing in the water in use.  4) 该产品应由有相应资质或经过专业培训的、具备相关安全应用规范的专业人员安装。         The product may be assembled and installed only by suitably qualified and trained specialists with due  observance of applicable safety regulations.          5)  安费诺不承担对于未依照此安装手册要求安装而产生的任何责任。  Amphenol declines any liability in the event of failure to comply with this assembly instruction.  6）那些可与Amphenol零件相匹配的，非Amphenol原产的连接器以及被有时称为可与“Amphenol兼容” 的连接器， 它们不符合安全的， 长期稳定的电气要求， 并且出于安全方面的考虑， 不允许它们与Amphenol 零件连接.如果这些连接器（未经Amphenol认证）与Amphenol零件连接并产生损害，对此我们不承担任...

  • Page 4: 技术参数

    H4 PLUS 系列连接器安装手册                            H4 PLUS SERIES CONNECTOR INSTRUCTION MANUAL 文件编号(File Name):WI‐S067‐ENG REV.A  corresponding risk management measures for chemical contamination. Amphenol does not accept any return    requests for products contaminated with chemicals.     2.技术参数:  Technical data     额定电压:                        1500V DC  Rated Voltage:       ...

  • Page 5: 工具及选型

    公端防尘帽：                                                            UTXPM                                        Protection cap for male connector  SOP‐001QF‐07 REV.A Page 5 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy   ...
  • Page 6 UTXTC0005   钳口  UTXTD0003  UTXTD0005  UTXTD0004  Crimping Die        定位器  UTXTP002  UTXTP004  UTXTP003  Locator                    手柄  UTXTC0004 Hand Shank          端子与线缆组装:  Cable Assembly  SOP‐001QF‐07 REV.A Page 6 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 7: 4．线缆组装

                              H4 PLUS SERIES CONNECTOR INSTRUCTION MANUAL 文件编号(File Name):WI‐S067‐ENG REV.A    4.1 选择适用线缆  Applicable Cable Selection    4.1.1. 只能适用铜芯线缆，推荐使用镀锡光伏电缆线。  Only suitable for the PV cable with cooper conductor. Tin coated wire of conductors is recommended.  4.1.2. 连接器线材外径要求为ø5.0mm  到ø7.8mm，连接器导线的线芯数为7到140根。  The cable OD range from ø5.0mm to ø7.8mm. The number of conductor strands is from 7 to 140.  4.1.3. 适用的电缆应取得EN 50618、IEC 62930  和UL 4703, USE‐2认证。  This connector is only suitable for cables with EN 50618, IEC62930, UL 4703 and USE‐2 certification  4.1.4. 如果其它电缆，请先做压接验证&防水验证或者与安费诺联系。  For use with others cables, do crimping and sealing performance verification first or contact with  Amphenol.    4.2 压接工具选择  Crimping tools selection    请根据端子和电缆导线截面积选择正确的压接钳口。用错钳口会导致连接器发热增加，可靠性降低。  Please choose the crimping die based on the terminal and cross section area of cable conductors. Wrong  crimping die may lead to the connector overheat, and lower reliability of connectors.    压接钳口示意图  (crimping die layout)           ...

  • Page 8: 压接力的调整

                            用螺丝刀放松无头螺钉  (A)。  Loosen the headless screw（A）with a screwdriver.    逆时针旋转刻度盘B（+）增加压接力量，同时减小压接间隙.  Turn the dial counter（B）clockwise（+）to increase the crimping force. This also reduces the jaw spread.    顺时针方向旋转拨号(‐)  减少压接的强度,这也增加压接间隙，不超过180 N。  III. Turn the dial clockwise（‐）to reduce the strength of the crimping force，This also increases the jaw          spread. Do exceed 180N.    更改设置后，确保无头螺丝锁紧。  After changing the setting，make sure the headless screw is adequately tightened.      SOP‐001QF‐07 REV.A Page 8 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 9: Adjust The Crimper For Suitable Crimping Force 4.4 压接质量验证

    端子与线缆的拉力应满足UL486a‐486b要求,  参见4.2章表格、  Pull force between the contact and cable should meet to UL486a‐486b, refer to the table in section 4.2      横截面检验标准如下：  The cross section inspection standard:     每根铜丝应被压变形成近似的六边形， 截面积压缩到初始面积的70%~90%； 铜丝间的空隙越小越好。 The crimp shall have all cable strands compressed into hexagonal shapes with minimal voids.   铜丝及端子不能有裂纹或破损。 No cracks/fractures in crimp material or wire stranding  铜丝在端子内分布均匀对称。 Ensure symmetrical and uniform distribution of strands。  所有的铜丝都应被包紧。 All strands are captured within crimp  端子在压接后形成完全闭合的表面, 其变形或卷曲均匀一致。 Crimp wings are fully closed at surface. Crimping wings are curled evenly and uniform。  压接后毛边不能超过0.1mm, 不能在后工序中刮伤连接器的密封件。 The burr on the base of the crimp must not exceed 0.1mm, will not scratch the sealing component in next  assembly process   引用USCAR21压接截面标准如下。 Quote crimping cross section criteria in USCAR21as below SOP‐001QF‐07 REV.A Page 9 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...
  • Page 10 H4 PLUS 系列连接器安装手册                            H4 PLUS SERIES CONNECTOR INSTRUCTION MANUAL 文件编号(File Name):WI‐S067‐ENG REV.A          SOP‐001QF‐07 REV.A Page 10 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 11: 压接操作

                             压接  压紧钳柄直到钳子能自动张开。    UTXTC003  Crimping  UTXTC0004  Close the hand shank of the tool until they open automatically.   线压接效果满足4.4压接验证要求。  UTXTC0005   Crimping can meet with the requirements in section 4.4.   定期点检压接高度,调整压接力保证压接效果。  Regular check crimping height, and adjust the crimping force to get the  perfect crimping quality.          SOP‐001QF‐07 REV.A Page 11 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 12: Crimping 4.6 压线钳操作注意事项

                                                                          公端连接器Male Connector:  SOP‐001QF‐07 REV.A Page 12 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...
  • Page 13                                                                     锁紧螺帽  5.1.2 Tightening the back cap    H4 plus连接器锁紧螺帽的扭矩：2.6 N·m  到2.9 N·m。  H4 Plus connector back cap must be screwed up with a properly torque range 2.6 to 2.9 N·m.      扭矩过大会引起电缆绝缘层损伤，导致防水失效和漏电，引发安全事故。  Over torque was applied may damage insulation on the cable, lead to water proof failure and electrical leakage.      扭矩过小会导致防水失效,  降低连接器可靠性。    Too small torque fore may lead to water proof fail, decline reliability of connector.              SOP‐001QF‐07 REV.A Page 13 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 14: 板端组装

      受力面    Action surface    图  5.1.5 Picture 5.1.5                                            客户在现场安装时，可使用安费诺蓝色扳手(H4TW0001 )组装连接器。客户用扭力扳手组装连接器时，可 使用安费诺专用连接器套筒进行组装(使用H4TTW100)。  Amphenol specified wrench tool (H4TW0001) can be used in this step. Customer can use open‐end back cap  spanner (Use H4TTW100) if customer use electric torque controlled wrench tool to tighten the cap.                                       ...
  • Page 15         Picture 5.2.3                                          Picture 5.2.4  如果端子没有插入到正确位置，连接器本体将无法扣住端子，以致公母连接器无法对插好，如此将导致 连接器发热引起着火或安全问题。  If the terminals are not inserted in the correct position, the connector itself will not be able to latch the  terminals so that the male and female connectors will not be properly inserted, which will cause the connector  to heat and cause fire or safety problems.    检验  Inspection  通过端子探测工具确认端子是否插到位。连接器外壳边缘要落在端子深度探测工具白色区域内。  Use the contact depth inspection tool to the check if the contact was in right position. The edge of connector  housing should be located within the white area of the contact depth inspection tool.          插座端  插头    Male connector  Female connector                SOP‐001QF‐07 REV.A Page 15 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 16: Protection Before Mating The Male And Female End

                                                                                          2          SOP‐001QF‐07 REV.A Page 16 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 17: 公母端连接器解锁

            2      5.5 公母端连接器解锁  Unmating the male and female connectors    使用专业工具对连接器解锁，不能直接用强力或扰动连接器来开锁。  Use the professional tool to open the connectors. Don’t pull directly or shake the connector back and forth  wildly to open the mated connector.      安费诺提供蓝色扳手(H4TW0001)和解锁工具(H4TU0000)用于安费诺 H4 系列连接器连接器的解锁，如图。   Amphenol specified wrench tool (H4TW0001) or Universal tool (H4TU0000) should be used in this step for H4  Series see below picture.                  蓝色扳手解锁                                                                        WRENCH TOOL DISCONNECT ...

  • Page 18: 布线要求

    Ensure  that  the  individual  components  do  not  come  into  contact  with  acids,  alkalis,  gases,  acetone  or  any  other  chemical  substance  that  could  impact  the  materials  use.  The  connector  can  store  two  years if these conditions are met.          SOP‐001QF‐07 REV.A Page 18 of 21  本文最终解释权归安费诺所有/Final interpretation is owned by Amphenol.   Uncontrolled Copy     ...

  • Page 19: 避免暴露化学物质清单 (Wi-S047-Eng)

                              H4 PLUS SERIES CONNECTOR INSTRUCTION MANUAL 文件编号(File Name):WI‐S067‐ENG REV.A  避免暴露化学物质清单  (WI‐S047‐ENG)  Chemicals exposure check list (WI‐S047‐ENG)        WARNING  警告    Amphenol warns customers and users to avoid exposure of chemical substances in the connector application  environment.    Chemical compatibility of thermoplastics e.g. Lexan polycarbonate is dependent on contact time,  temperature，concentration and stress (external stress to which the application is subjected). Chemicals exposure  can result in discoloration, softening, swelling, crazing, cracking or loss of properties of the thermoplastics.  安费诺提醒客户和用户应避免化学物质在连接器的应用环境中的暴露。热塑性塑料的化学相容性例如聚碳酸酯，取 决于接触时间、 温度， 浓度和应力(应用环境中所受到的外部应力)。 化学物质暴露会导致热塑性塑料变色、 软化、 膨胀、 开裂或丧失性能。   list of chemicals known to avoid exposure is shown in the table below： ...

  • Page 20: 更新记录

    日期（Date） :                  2020‐09‐07                          日期（Date） :                                              Amphenol Technology Shenzhen Ltd ...
