VITERIA & LISTA STRUMENTI
ISTRUZIONI PER L'ASSEMBLAGGIO
• Prima di iniziare l'assemblaggio, controllare la confezione della viteria per assicurarsi che tutte
le parti siano incluse.
•Ogni step ha il proprio pacchetto di bulloni e dadi (leggere l'adesivo che indica per quale pas-
saggio va utilizzato un dato pacchetto).
•Assicurarsi che tutti i dadi e i bulloni siano stretti correttamente prima di passare alla fase suc-
cessiva.
•Testare i Tappi Ciechi in Plastica (45) sui Dadi in Nylon (70) per verificare che si adattino al
meglio.
• Saranno forniti chiavi meccaniche di base, come una chiave a brugola per il montaggio, ma
saranno necessari strumenti aggiuntivi per un montaggio completo e sicuro.
AVVISO IMPORTANTE: Alcune delle parti più piccole potrebbero essere già state montate su
componenti più grandi, assicurarsi di controllare attentamente prima di contattarci per richiedere
eventuali parti mancanti.

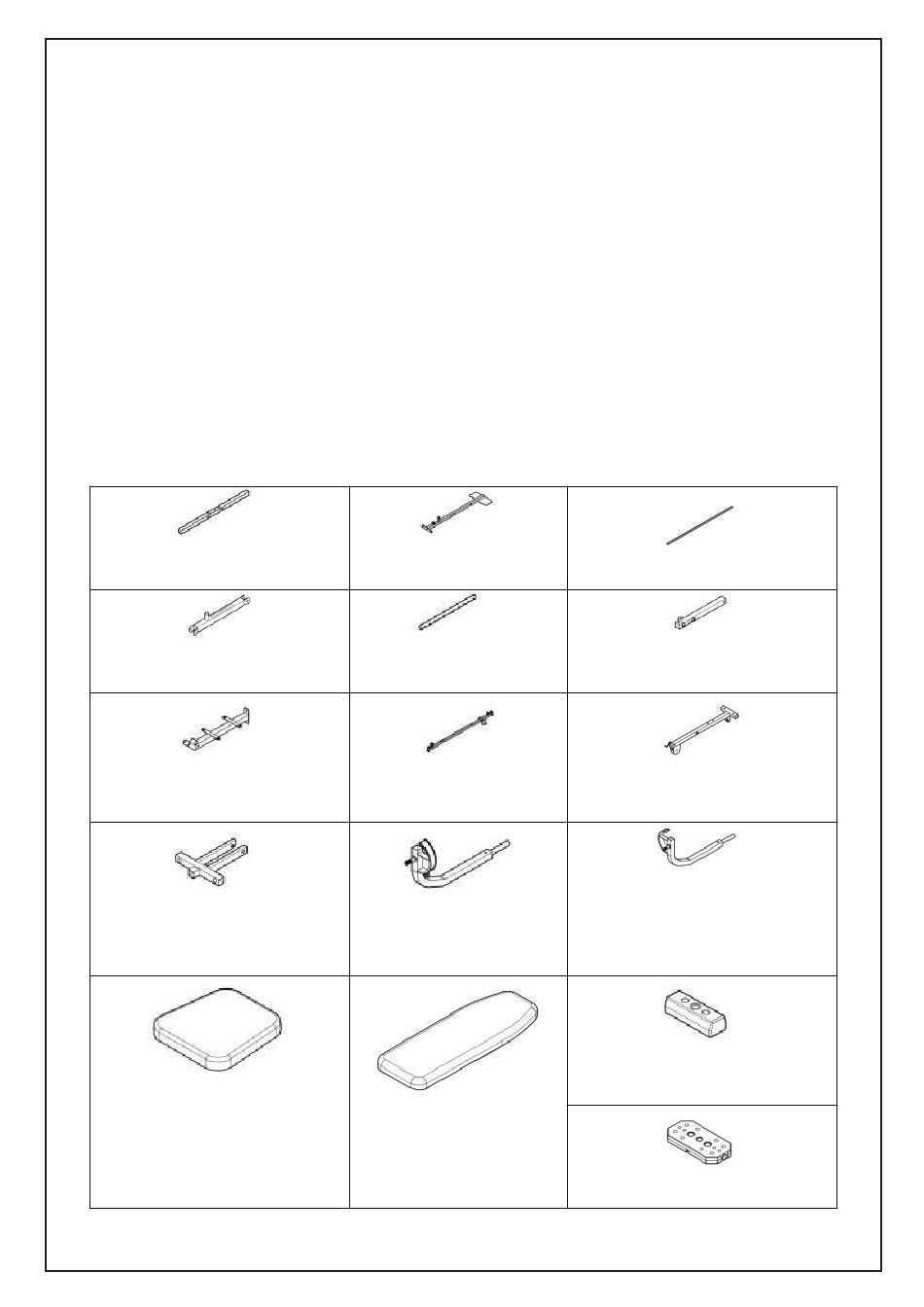

#1 TELAIO BASE
POSTERIORE (1 PZ)
#4 STAFFA DI SUPPORTO
ANTERIORE (1 PZ)
#7 SUPPORTO BASE SEDILE
(1 PZ)
#10 BARRA DI SPINTA (1 PZ)
#13 CUSCINETTO SEDILE (1
PZ)
#2 TELAIO BASE
ANTERIORE (1 PZ)
#5 ASTA SELEZIONE
PESO (1 PZ)
#8 STAFFA DI
SUPPORTO (1 PZ)
#11 BRACCIO
BUTEERFLY SINISTRO
(1 PZ)
#14 CUSCINETTO
SCHIENALE (1 PZ)
7
#3 TUBO GUIDA PESI (2 PZ)
#6 SUPPORTO ESTENSIONE
GAMBE (1 PZ)
#9 TRAVERSA SUPERIORE (1
PZ)
#12 BRACCIO BUTEERFLY
DESTRO (1 PZ)
#15 PIASTRA PESO
SUPERIORE (1 PZ)
#16 PIASTRA PESO (9 PZ)
FT BUTTERF
