STEP DI ASSEMBLAGGIO

1. PREPARAZIONE
•Prima di montare, assicurarsi di disporre di abbastanza spazio intorno all'attrezzatura.
Step1
•Utilizzare le parti e la viteria forniti per l'assemblaggio.
•Prima del montaggio, verificare che siano state fornite tutte le parti richieste come da vista
esplosa nella pagina a fianco.
• Avviso: alcune delle parti più piccole potrebbero essere già state montate su componenti più
grandi, assicurarsi di controllare attentamente prima di contattarci per richiedere eventuali parti
mancanti.
PASSO 1
2
PASSO 2
3
70
70
67
58
67
1
72
15
27
44
5
3
16
24
25
1

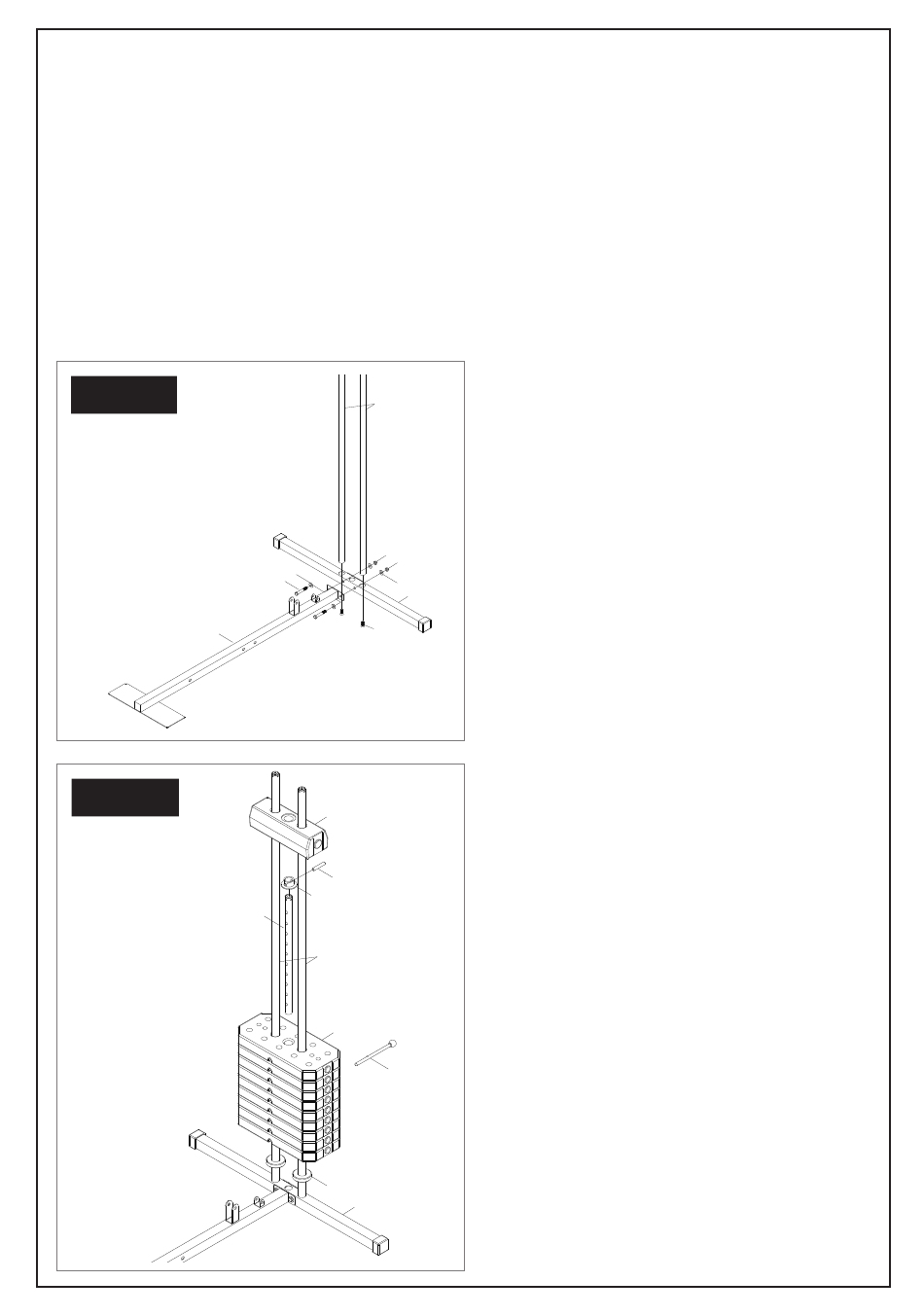

PASSO 1:
Rimuovere i Tubi Guida Pesi (3) dalla confezione e
inserirli nel Telaio Base Posteriore (1) e fissare con i
Bulloni (72) da sotto.
Fissare il Telaio Base Anteriore (2) al Telaio Base
Posteriore (1) tramite 2 Bulloni Esagonali (58), 2
Rondelle (67) e 2 Dadi in Nylon (70).
Assicurarsi che tutti i bulloni siano stati stretti prima di
procedere.
PASSO 2:
Inserire 2 Anelli in Gomma (25) sui Tubi Guida Pesi (3).
Una volta fatto, è ora possibile far scorrere 9 Piastre
Pesi (16) lungo i Tubi Guida Pesi (3).
Ora, far scorrere l'Asta di Selezione Pesi (5) nel foro
centrale delle piastre dei pesi assicurandosi che i fori
dell'asta di selezione abbiano il bordo con le scanalature
rivolto all'indietro. Allineare con i fori di selezione del
peso sotto ogni piastra di peso.
È ora possibile far scorrere la Boccola dell'Asta di
Selezione (44) lungo l'Asta di Selezione Pesi (5) assicu-
randosi che il foro più piccolo sia rivolto verso l'alto.
Sollevando leggermente l'Asta di Selezione Pesi (5), è
necessario far scorrere il Perno dell'Asta di Selezione
Pesi (27) attraverso il primo foro sull'Asta di Selezione
Pesi (5) attraverso il foro sulla Boccola dell'Asta di
Selezione Pesi (44).
Una volta fatto, far scorrere l'Asta di Selezione Pesi (5)
di nuovo verso il basso e far scorrere la Piastra Pesi
Superiore (15) lungo i Tubi Guida Pesi (3) e l'Asta di
Selezione Pesi (5) in modo che poggi saldamente sulla
parte superiore. Nel frattempo, inserire il Perno di
Selezione Pesi (24) in una piastra peso qualsiasi.
Assicurarsi che tutti i bulloni siano stati stretti prima di
procedere.
