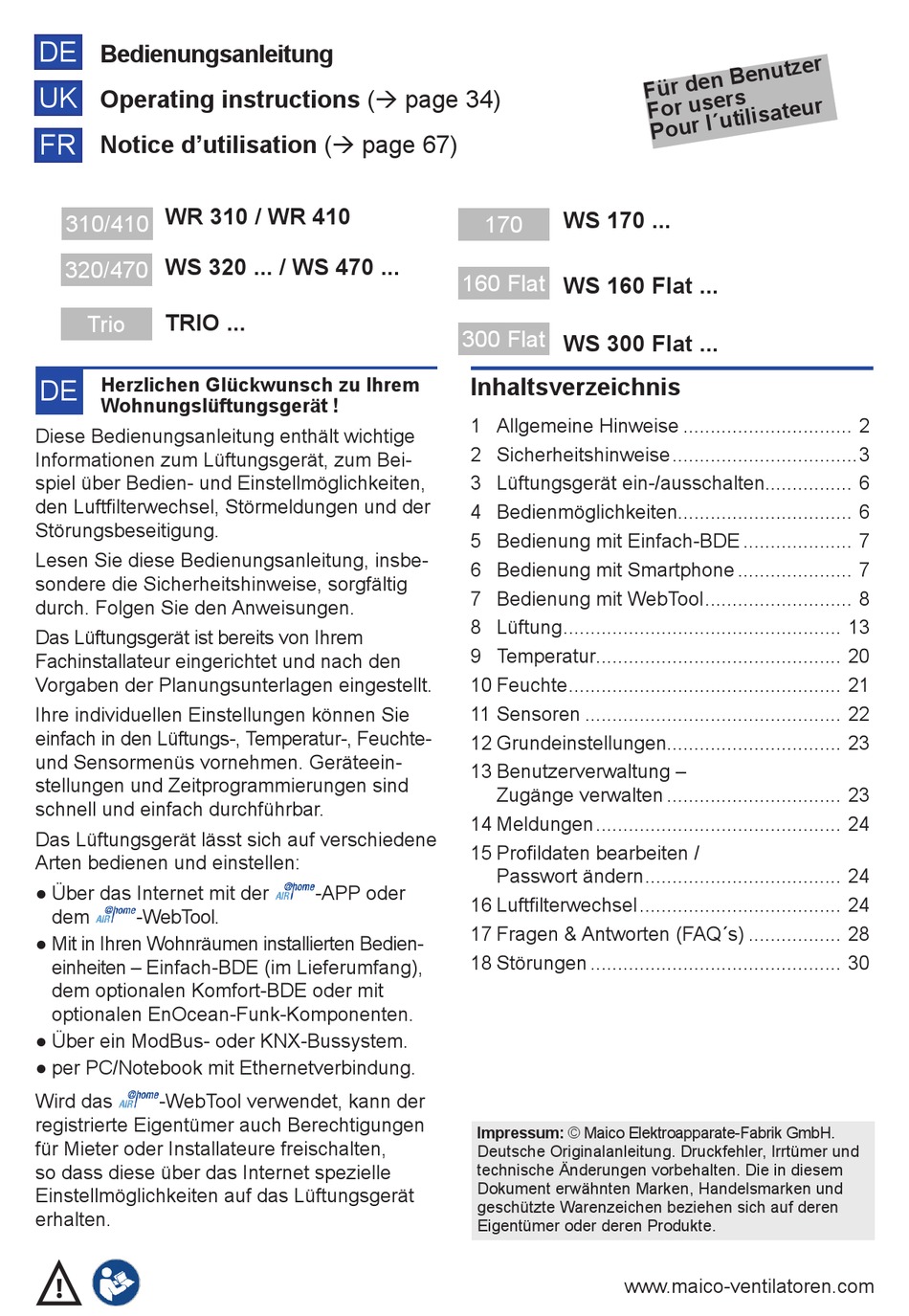

DE
Bedienungsanleitung
UK
Operating instructions ( page 34)
FR
Notice d'utilisation ( page 67)
WR 310 / WR 410
310/410
WS 320 ... / WS 470 ...
320/470
TRIO ...
Trio
DE
Herzlichen Glückwunsch zu Ihrem
DE
Wohnungslüftungsgerät !
Diese Bedienungsanleitung enthält wichtige
Informationen zum Lüftungsgerät, zum Bei-
spiel über Bedien- und Einstellmöglichkeiten,
den Luftfilterwechsel, Störmeldungen und der
Störungsbeseitigung.
Lesen Sie diese Bedienungsanleitung, insbe-
sondere die Sicherheitshinweise, sorgfältig
durch. Folgen Sie den Anweisungen.
Das Lüftungsgerät ist bereits von Ihrem
Fachinstallateur eingerichtet und nach den
Vorgaben der Planungsunterlagen eingestellt.
Ihre individuellen Einstellungen können Sie
einfach in den Lüftungs-, Temperatur-, Feuchte-
und Sensormenüs vornehmen. Geräteein-
stellungen und Zeitprogrammierungen sind
schnell und einfach durchführbar.
Das Lüftungsgerät lässt sich auf verschiedene
Arten bedienen und einstellen:
● Über das Internet mit der
dem
-WebTool.
● Mit in Ihren Wohnräumen installierten Bedien-
einheiten – Einfach-BDE (im Lieferumfang),
dem optionalen Komfort-BDE oder mit
optionalen EnOcean-Funk-Komponenten.
● Über ein ModBus- oder KNX-Bussystem.
● per PC/Notebook mit Ethernetverbindung.
Wird das
-WebTool verwendet, kann der
registrierte Eigentümer auch Berechtigungen
für Mieter oder Installateure freischalten,
so dass diese über das Internet spezielle
Einstellmöglichkeiten auf das Lüftungsgerät
erhalten.
!
170
160 Flat
300 Flat
Inhaltsverzeichnis
1 Allgemeine Hinweise ............................... 2
2 Sicherheitshinweise ..................................3
3 Lüftungsgerät ein-/ausschalten................ 6
4 Bedienmöglichkeiten................................ 6
5 Bedienung mit Einfach-BDE .................... 7
6 Bedienung mit Smartphone ..................... 7
7 Bedienung mit WebTool ........................... 8
8 Lüftung ................................................... 13
9 Temperatur............................................. 20
10 Feuchte .................................................. 21
11 Sensoren ............................................... 22
12 Grundeinstellungen................................ 23
13 Benutzerverwaltung –
14 Meldungen ............................................. 24
15 Profildaten bearbeiten /
-APP oder
16 Luftfilterwechsel ..................................... 24
17 Fragen & Antworten (FAQ´s) ................. 28
18 Störungen .............................................. 30
Impressum: © Maico Elektroapparate-Fabrik GmbH.
Deutsche Originalanleitung. Druckfehler, Irrtümer und
technische Änderungen vorbehalten. Die in diesem
Dokument erwähnten Marken, Handelsmarken und
geschützte Warenzeichen beziehen sich auf deren
Eigentümer oder deren Produkte.
WS 170 ...
WS 160 Flat ...
WS 300 Flat ...
Zugänge verwalten ................................ 23
Passwort ändern .................................... 24
www.maico-ventilatoren.com
