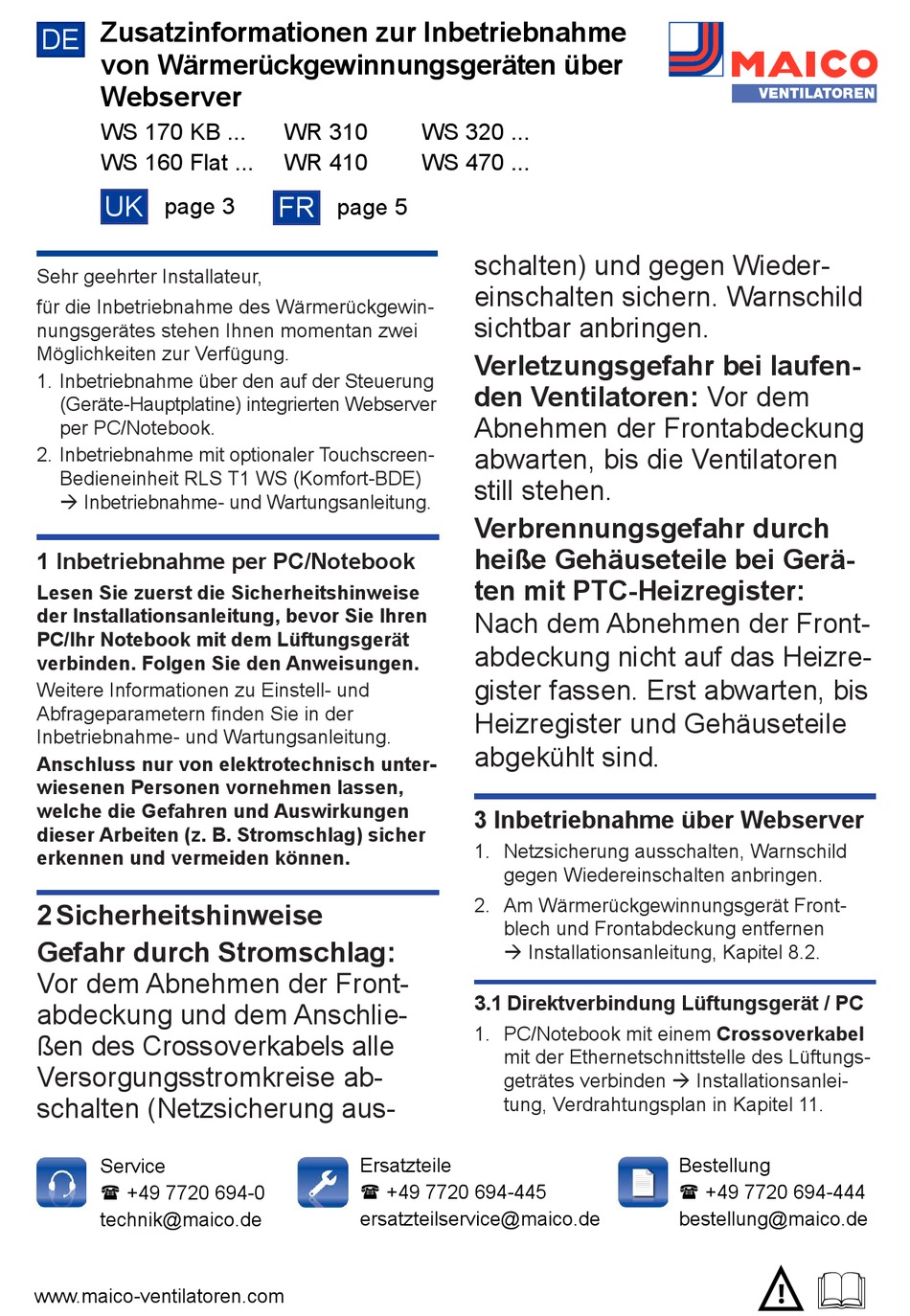

Maico WS 170 KB Additional Information

Zusatzinformationen zur Inbetriebnahme
DE
von Wärmerückgewinnungsgeräten über
Webserver
WS 170 KB ...
WS 160 Flat ...
UK
page 3
Sehr geehrter Installateur,
für die Inbetriebnahme des Wärmerückgewin-
nungsgerätes stehen Ihnen momentan zwei
Möglichkeiten zur Verfügung.
1. Inbetriebnahme über den auf der Steuerung
(Geräte-Hauptplatine) integrierten Webserver
per PC/Notebook.
2. Inbetriebnahme mit optionaler Touchscreen-
Bedieneinheit RLS T1 WS (Komfort-BDE)
 Inbetriebnahme- und Wartungsanleitung.
1 Inbetriebnahme per PC/Notebook
Lesen Sie zuerst die Sicherheitshinweise
der Installationsanleitung, bevor Sie Ihren
PC/Ihr Notebook mit dem Lüftungsgerät
verbinden. Folgen Sie den Anweisungen.
Weitere Informationen zu Einstell- und
Abfrageparametern inden Sie in der
Inbetriebnahme- und Wartungsanleitung.
Anschluss nur von elektrotechnisch unter-
wiesenen Personen vornehmen lassen,
welche die Gefahren und Auswirkungen
dieser Arbeiten (z. B. Stromschlag) sicher
erkennen und vermeiden können.
2 Sicherheitshinweise
Gefahr durch Stromschlag:
Vor dem Abnehmen der Front-
abdeckung und dem Anschlie-
ßen des Crossoverkabels alle
Versorgungsstromkreise ab-
schalten (Netzsicherung aus-
Service
 +49 7720 694-0
technik@maico.de
www.maico-ventilatoren.com
WR 310 WS 320 ...
WR 410 WS 470 ...
FR
page 5
Ersatzteile
 +49 7720 694-445
ersatzteilservice@maico.de
schalten) und gegen Wieder-
einschalten sichern. Warnschild
sichtbar anbringen.
Verletzungsgefahr bei laufen-
den Ventilatoren: Vor dem
Abnehmen der Frontabdeckung
abwarten, bis die Ventilatoren
still stehen.
Verbrennungsgefahr durch
heiße Gehäuseteile bei Gerä-
ten mit PTC-Heizregister:
Nach dem Abnehmen der Front-
abdeckung nicht auf das Heizre-
gister fassen. Erst abwarten, bis
Heizregister und Gehäuseteile
abgekühlt sind.
3 Inbetriebnahme über Webserver
1. Netzsicherung ausschalten, Warnschild
gegen Wiedereinschalten anbringen.
2. Am Wärmerückgewinnungsgerät Front-
blech und Frontabdeckung entfernen
 Installationsanleitung, Kapitel 8.2.
3.1 Direktverbindung Lüftungsgerät / PC
1. PC/Notebook mit einem Crossoverkabel
mit der Ethernetschnittstelle des Lüftungs-
geträtes verbinden  Installationsanlei-
tung, Verdrahtungsplan in Kapitel 11.
