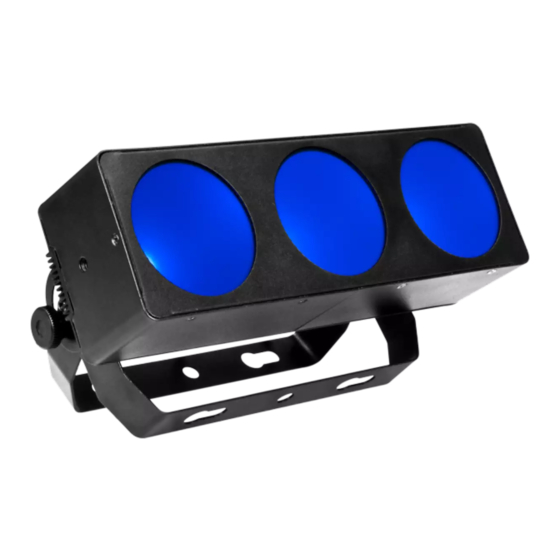

ProLights PIXBAR3E User Manual

Linear bar
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
PIXBAR3E
LINEAR BAR
Manuale Utente
User Manual
I
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PIXBAR3E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights PIXBAR3E

Summary of Contents for ProLights PIXBAR3E

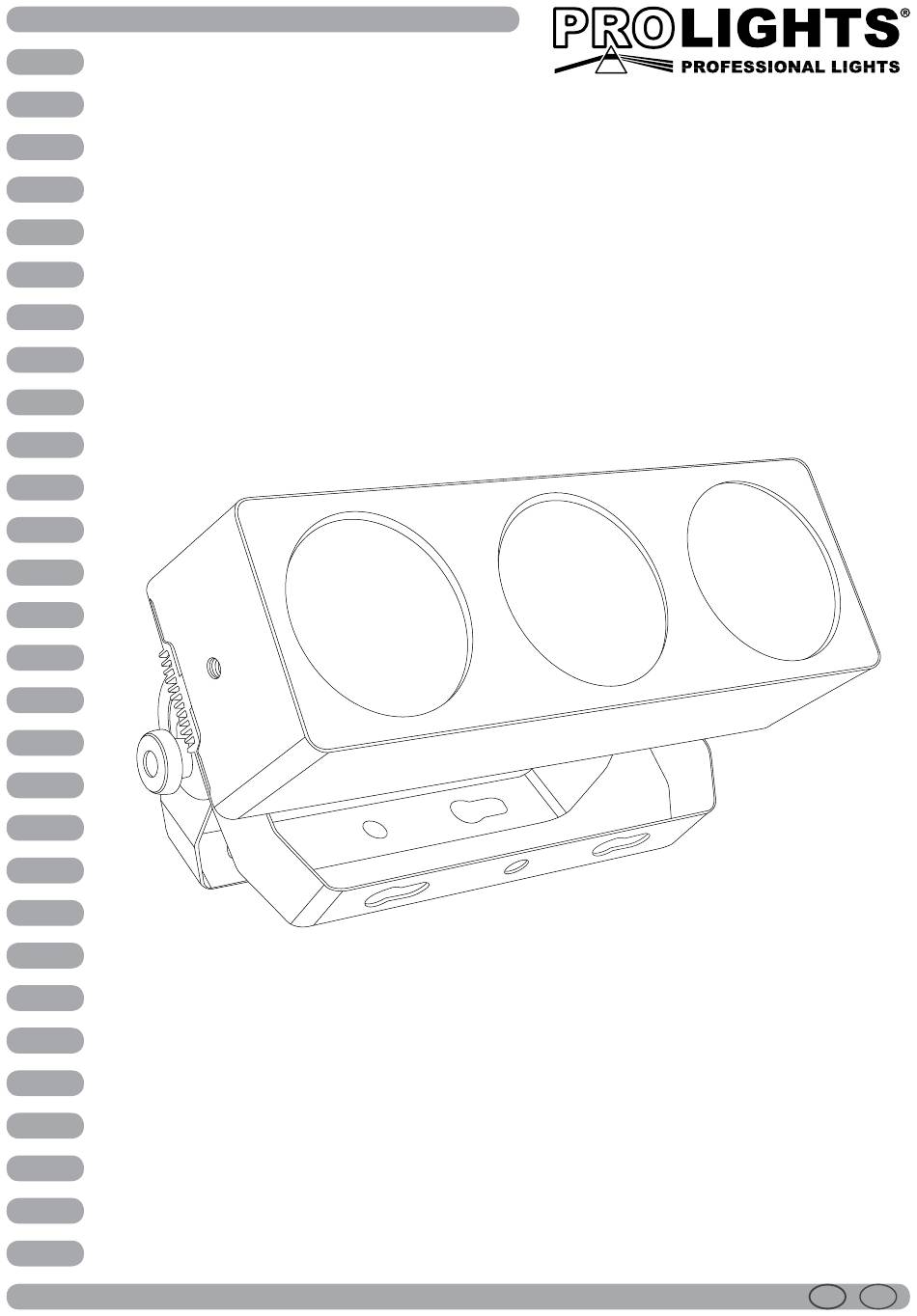

  • Page 1 PIXBAR3E LINEAR BAR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 14 Funzioni speciali 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • PIXBAR3E • Cavo di alimentazione • Staffa di fissaggio • Manuale utente...

  • Page 4: Sicurezza

    PIXBAR 3E ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    PIXBAR 3E INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Introduzione

    La staffa di supporto permette il montaggio sia in appoggio che su truss, rendendo PIXBAR3E un proietto- re dal design estremamente flessibile e versatile, ideale per club, tour, broadcast e scenografie.

  • Page 7: Elementi Di Comando E Collegamenti

    PIXBAR 3E 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI POWER IN: 100-240VAC 50/60Hz POWER OUT DMX IN DMX OUT Vista Posteriore Fig.1 1. MANOPOLA DI FISSAGGIO per la staffa di montaggio. 2. STAFFA DI MONTAGGIO 3. PANNELLO DI CONTROLLO con display LED, 4 pulsanti per accesso e gestione delle diverse funzioni.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il PIXBAR3E può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio con la staf- fa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere il PIXBAR3E, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

  • Page 10: Struttura Menu

    PIXBAR 3E 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION 1 SELECTION 2 AUTO SHOW SPEED PROGRAM S0 - S100 STATIC R=0-255 G=0-255 B=0-255 3--CH 5--CH 9--CH DMX CHANNELS 10--CH 13--CH SOUND MODE Sens SOUND SENSITIVITY U 0 - U 100 Off (speed off) Dim 1 (speed fast) DIMMER Dim 2 (speed middle)

  • Page 11: Funzionamento In Modalità Automatica

    • Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4 • Servirsi dei connettori DMX del PIXBAR3E e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 13 3.7 COLLEGAMENTO...

  • Page 12: Indirizzamento Dmx

    DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul PIXBAR3E l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33...

  • Page 13: Collegamenti Della Linea Dmx

    PIXBAR 3E 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Spina XLR...

  • Page 14: Tabella Canali Dmx

    PIXBAR 3E 3.12 TABELLA CANALI DMX 3 Ch 9 Ch Ch Function in 3 Ch mode Value Ch Function in 9 Ch mode Value RED 1 000 - 100% 000 - 255 0 - 100% 000 - 255 GREEN GREEN 1 000 - 100% 000 - 255 000 - 100%...
  • Page 15 PIXBAR 3E 10 Ch Ch Function in 10 Ch mode Value Ch Function in 10 Ch mode Value DIMMER AUTO SPEED 0 - 100% 000 - 255 Speed Slow-Fast 000 - 255 DIMMER MODE 000 - 100% 000 - 255 Menu setting dimmer mode 000 - 051 Dimmer mode OFF...
  • Page 16 PIXBAR 3E 13 Ch Ch Function in 13 Ch mode Value RED 1 0 - 100% 000 - 255 GREEN 1 000 - 100% 000 - 255 BLUE 1 000 - 100% 000 - 255 RED 2 000 - 100% 000 - 255 GREEN 2 000 - 100%...

  • Page 17: Configurazione Static

    PIXBAR 3E 3.13 CONFIGURAZONE STATIC Per l’impostazione personalizzata dei colori del dispositivo è possibile far riferimento a due modalità di gestione colori: Fixture Color • Premere il tasto MENU fino a quando sul display non appare [C--], quindi premere il tasto ENTER per confermare la scelta.

  • Page 18: Manutenzione

    PIXBAR 3E - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...

  • Page 19: Risoluzione Dei Problemi

    PIXBAR 3E 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0 Incrementare i valori dei canali colori •...
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 3. 12 DMX control 3. 13 Static configuration 3. 14 Special function 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty Packing content • PIXBAR3E • Power cord • Mount bracket • User manual...

  • Page 22: General Instructions

    PIXBAR 3E WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    PIXBAR 3E GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    Each LED of PIXBAR3E can be controlled independently, giving to the designers an advanced stage-gen- eration eye candy effects, animations pixel-mapping, video playback and blinder. The bracket allows the assembly that is resting on a truss making PIXBAR3E a projector with an extremely flexible and versatile design, ideal for clubs, tours, broadcast and scenery.

  • Page 25: Operating Elements And Connections

    PIXBAR 3E 1.3 OPERATING ELEMENTS AND CONNECTIONS POWER IN: 100-240VAC 50/60Hz POWER OUT DMX IN DMX OUT Rear view Fig.3 1. LOCKING KNOB for the mounting bracket. 2. MOUNTING BRACKET 3. CONTROL PANEL with display and 4 button used to access the control panel functions and manage them.

  • Page 26: Installation

    2.1 MOUNTING PIXBAR3E may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 27: Functions And Settings

    PIXBAR 3E - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 28: Menu Structure

    PIXBAR 3E 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION 1 SELECTION 2 AUTO SHOW SPEED PROGRAM S0 - S100 STATIC R=0-255 G=0-255 B=0-255 3--CH 5--CH 9--CH DMX CHANNELS 10--CH 13--CH SOUND MODE Sens SOUND SENSITIVITY U 0 - U 100 Off (speed off) Dim 1 (speed fast) DIMMER Dim 2 (speed middle)

  • Page 29: Operation In Automatic Mode

    • Press the button MENU so many times until shows [dim], and press the button ENTER to confirm. • Select the desired DMX configuration [3--CH/ 5--CH/ 9--CH/ 27--CH/ 31--CH] through the buttons UP/DOWN. The tables on page 12 indicate the operating mode and DMX value. The PIXBAR3E is equipped with 3 pole XLR connections.

  • Page 30: Dmx Addressing

    3.9 DMX ADDRESSING To able to operate the PIXBAR3E with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the PIXBAR3E.

  • Page 31: Connection Of The Dmx Line

    PIXBAR 3E 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative...

  • Page 32: Dmx Control

    PIXBAR 3E 3.12 DMX CONTROL 3 Ch 9 Ch Ch Function in 3 Ch mode Value Ch Function in 9 Ch mode Value RED 1 000 - 100% 000 - 255 0 - 100% 000 - 255 GREEN GREEN 1 000 - 100% 000 - 255 000 - 100%...
  • Page 33 PIXBAR 3E 10 Ch Ch Function in 10 Ch mode Value Ch Function in 10 Ch mode Value DIMMER AUTO SPEED 0 - 100% 000 - 255 Speed Slow-Fast 000 - 255 DIMMER MODE 000 - 100% 000 - 255 Menu setting dimmer mode 000 - 051 Dimmer mode OFF...
  • Page 34 PIXBAR 3E 13 Ch Ch Function in 13 Ch mode Value RED 1 0 - 100% 000 - 255 GREEN 1 000 - 100% 000 - 255 BLUE 1 000 - 100% 000 - 255 RED 2 000 - 100% 000 - 255 GREEN 2 000 - 100%...

  • Page 35: Static Configuration

    PIXBAR 3E 3.13 STATIC CONFIGURATION For custom colors of device, is possible refer two modes of color management: Fixture Color • Press the button MENU so many times until show [C--] and press the button ENTER to confirm. • Select the program (R - G - B - GB - RB - RG - RGB) through the button UP/DOWN. • Press the button ENTER to confirm Manual Color • Press the button MENU so many times until show [U--] and press the button ENTER to confirm.

  • Page 36: Maintenance

    PIXBAR 3E - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.

  • Page 37: Troubleshooting

    PIXBAR 3E 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 39 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
