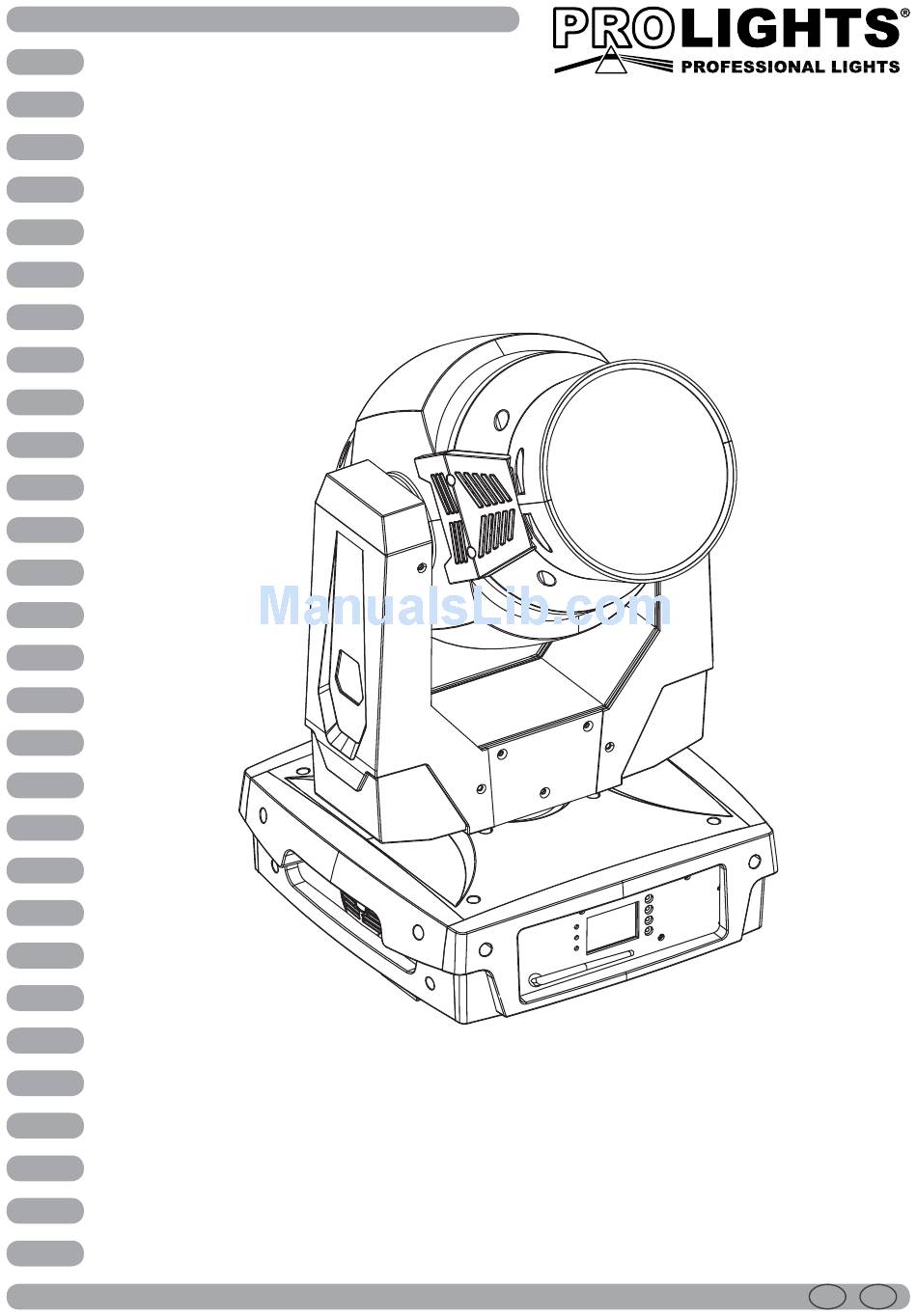

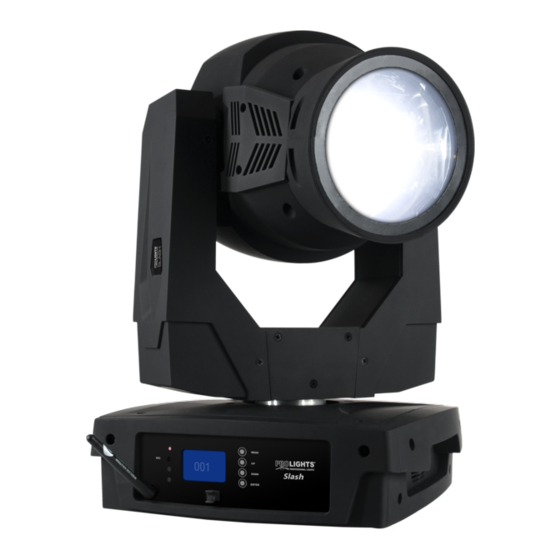

  • Page 1 SLASH PROFESSIONAL BEAM MOVING HEAD Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 13 Regolazioni su dispositivo 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • SLASH • Cavo di sicurezza • Staffa di fissaggio (2pz.) • Manuale utente...

  • Page 4: Avvertenze Generali

    SLASH ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    SLASH • La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono essere ostruite, in nessun caso, le aperture d’aerazione. • L’unità deve essere posizionata in modo tale che gli oggetti colpiti dal fascio luminoso siano distanti almeno 12 m da essa.

  • Page 6: Introduzione

    130000 Lux a 10mt. Il range effetti di SLASH abbatte qualsiasi limite alla creatività, offrendo 14 colori, 12 gobos rotanti, zoom 0°-4°, prisma a 8 facce rotante, focus, frost e shutter, rilasciando fasci a mezz’aria spettacolari.
  • Page 7 SLASH • 2 configurazioni DMX disponibili: 12/14 canali per ampia flessibilità di controllo • WDMX: Ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden integrato • Segnale di ingresso ed uscita tramite connettori XLR 3p e 5p • Modalità “ENERGY SAVE”: consumo ridotto del 50% con il proiettore in blackout • Controllo ON/OFF della lampada in remoto...

  • Page 8: Elementi Di Comando E Di Collegamento

    SLASH 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.3 7 8 9 PROLIGHTS SLASH WWW.PROLIGHTS.IT Vista A 15 16 17 POWER POWER IN POWER OUT Vista B...
  • Page 9 SLASH 1. TESTA MOBILE 12. DMX OUT (XLR a 3 poli): 2. BRACCIO GIREVOLE 1= massa, 2 = DMX -, 3 = DMX + 3. MANIGLIA PER TRASPORTO 13. DMX OUT (XLR a 5 poli): 4. INDICATORE LED per modalità wireless DMX.

  • Page 10: Installazione

    SLASH - 2 - INSTALLAZIONE 2.1 LAMPADA Si raccomanda l’uso di lampade MSD platinum 5R 189W (cod. 800198). Assicurarsi che la lampada sia compatibile con il voltaggio dell’impianto elettrico usato. Se lampada viene fatta operare con un voltaggio superiore al suo voltaggio nominale potrebbe essere danneggiata o la sua durata notevolmente ridotta.

  • Page 11: Montaggio

    SLASH 2.3 MONTAGGIO Lo SLASH può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.4). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 12: Funzioni E Impostazioni

    “reset”. Poco dopo l’unità è pronta. Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore SLASH dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.6). PROLIGHTS SLASH WWW.PROLIGHTS.IT...

  • Page 13: Struttura Menu

    SLASH 3.3 STRUTTURA MENU Set DMX Address A001 - AXXX Value Display PAN Moving Master Auto Program Alone FUNCTION MODE Master Music Control Alone Current Time ON/OFF Time Information Total Run Time ON/OFF Clear Fixture Time ON/OFF INFORMATION Temp. Information...

  • Page 14: Modalità Di Funzionamento

    DMX a cui si può accedere dal pannello di controllo. Le tabelle a pagina 17 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3 poli e 5 poli. Per poter comandare lo SLASH con un’unità di comando luce, occorre...

  • Page 15: Collegamenti Della Linea Dmx

    Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sullo SLASH l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start:...

  • Page 16: Costruzione Del Terminatore Dmx

    SLASH ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte- rebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplificatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo affidabile i dati di controllo DMX.

  • Page 17: Tabella Canali Dmx

    SLASH 3.8 TABELLA CANALI DMX MODE1 CH Function in MODE 1 Value CH Function in MODE 1 Value Gobo 2 shake slow to fast 090 - 099 PAN 8BIT 000 - 255 Gobo 3 shake slow to fast 100 - 109...
  • Page 18 SLASH CH Function in MODE 1 Value Macro 14 224 - 239 Macro 15 240 - 255 FOCUS Continuous adjustment from near to far 000 - 255 STROBE Shutter closed 000 - 031 No function (shutter open) 032 - 063...
  • Page 19 SLASH MODE 2 CH Function in MODE 2 Value CH Function in MODE 2 Value Gobo 9 shake slow to fast 160 - 169 PAN 8BIT 000 - 255 Gobo 10 shake slow to fast 170 - 179 Gobo 11 shake slow to fast...
  • Page 20 SLASH CH Function in MODE 2 Value STROBE Pulse - effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast 192 - 223 No function (shutter open) 224 - 255 DIMMER...

  • Page 21: Informazioni Sul Proiettore

    SLASH 3.9 INFORMAZIONI SUL PROIETTORE 1. Premere il tasto MODE per entrare nel menu principale e scorrere con il tasto UP/DOWN per selezionare INFORMATION, quindi premere il tasto ENTER. 2. Selezionare con il tasto UP/DOWN una delle seguenti opzioni: TIME INFORMATION - TEMP.INFORMATION - PRODUCT INFO.

  • Page 22: Impostazioni Personalizzate

    • LED VERDE FISSO: indica presenza segnale wireless e DMX e configurazione con unità tra- smittente. Inoltre, selezionare l’opzione ALONE del menu wireless, nel caso di impiego del SLASH come unità singola, in quanto viene disabilitato l’output DMX; selezionare invece l’opzione MASTER nel caso si voglia trasmettere il segnale, tramite DMX, alle unità...

  • Page 23: Funzioni Reset

    SLASH - MIC SENSITIVITY - Sensibilità microfono. Selezionare questa funzione per impostare il valore della sensibilità del microfono (0-99%) per il controllo tramite comando musicale. Il valore di default è impostato a 70%. Velocità di rotazione ventole - [FANS CONTROL] - • Nella sezione FANS CONTROL, è...

  • Page 24: Manutenzione

    SLASH - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 25: Risoluzione Dei Problemi

    SLASH 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Fusibile bruciato Sostituire il fusibile con uno dello stesso tipo • • Il proiettore non funziona...
  • Page 27 3. 12 Reset function 3. 13 Fixture test 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty Packing content • SLASH • Safety cable • Mount bracket (2pc.) • User manual...

  • Page 28: General Instructions

    SLASH WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 29: General Information

    SLASH • The projector needs to be positioned so that the objects hit by the beam of light are at least 12 m from the lens of the projector. • Keep any inflammable material at a safe distance from the fixture.

  • Page 30: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION SLASH is a 189W moving Beam light which allows an extreme brightness, achievable only with 8 times higher wattage fixtures. The new generation optic design combined with the high-efficiency 5R Platinum lamp source produce a laser-like 0° parallel beam, performing an incredible output of 130’000 lux at 10mt.
  • Page 31 SLASH • Remote ON/OFF lamp control by DMX • Remote unit reset by DMX • Electronic self-test and check-up for diagnostics • Lamp life timer • Thermal sensor monitoring optimum lamp temperature • Cooling: filtered forced ventilation with variable speed low-noise fans Structure and moving body • Aluminium structure with polycarbonate cover, black colour...

  • Page 32: Operating Elements And Connections

    SLASH 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.3 7 8 9 PROLIGHTS SLASH WWW.PROLIGHTS.IT View A 15 16 17 POWER POWER IN POWER OUT View B...
  • Page 33 SLASH 1. MOVING HEAD 12. DMX OUT ( 3-pole XLR): 2. ROTARY ARM 1 = ground, 2 = DMX -, 3 = DMX + 3. HANDLE 13. DMX OUT (5-pole XLR): 4. LED INDICATOR for DMX wireless mode. 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C 5.

  • Page 34: Installation

    SLASH - 2 - INSTALLATION 2.1 LAMP We recommend that you use MSD Platinum 5R 189W (cod. 800198). Make sure that the lamp you use is compatible with local voltage. If the lamp is operated with a voltage surpassing its nominal operating volt- age, it can be damaged or its service life reduced considerably.

  • Page 35: Mounting

    2.3 MOUNTING The SLASH may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.5.

  • Page 36: Functions And Settings

    SLASH is ready for operation. After operation, switch off the unit with the power switch. 3.2 BASIC The SLASH has a LCD display and 4 button used to access the control panel functions and manage them (fig.6). PROLIGHTS SLASH WWW.PROLIGHTS.IT...

  • Page 37: Menu Structure

    SLASH 3.3 MENU STRUCTURE Set DMX Address A001 - AXXX Value Display PAN Moving Master Auto Program Alone FUNCTION MODE Master Music Control Alone Current Time ON/OFF Time Information Total Run Time ON/OFF Clear Fixture Time ON/OFF INFORMATION Temp. Information...

  • Page 38: Function Mode

    Set on the slave units: "001" as the DMX address and "fine resolution" as channel configuration. Instead, must set Alone mode if choose to use the SLASH as a single unit, because in this mode is disabled the output DMX.

  • Page 39: Connection Of The Dmx Line

    SLASH An example with the start address 33 is shown below: Number of Start address DMX Address Next possible start Next possible start Next possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No.

  • Page 40: Construction Of The Dmx Termination

    SLASH ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty fixture and controller operation. Over long runs can be necessary to insert a DMX level matching amplifier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

  • Page 41: Dmx Control

    SLASH 3.8 DMX CONTROL MODE1 CH Function in MODE 1 Value CH Function in MODE 1 Value Gobo 2 shake slow to fast 090 - 099 PAN 8BIT 000 - 255 Gobo 3 shake slow to fast 100 - 109...
  • Page 42 SLASH CH Function in MODE 1 Value Macro 14 224 - 239 Macro 15 240 - 255 FOCUS Continuous adjustment from near to far 000 - 255 STROBE Shutter closed 000 - 031 No function (shutter open) 032 - 063...
  • Page 43 SLASH MODE 2 CH Function in MODE 2 Value CH Function in MODE 2 Value Gobo 9 shake slow to fast 160 - 169 PAN 8BIT 000 - 255 Gobo 10 shake slow to fast 170 - 179 Gobo 11 shake slow to fast...
  • Page 44 SLASH CH Function in MODE 2 Value STROBE Pulse - effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast 192 - 223 No function (shutter open) 224 - 255 DIMMER...

  • Page 45: Information

    SLASH 3.9 INFORMATION 1. Press the MODE button to enter the main menu and scroll using UP/DOWN button to select INFORMATION, and then press ENTER button. 2. Use UP/DOWN button to select: TIME INFORMATION - TEMP.INFORMATION - PRODUCT INFO. 3. Press ENTER button to confirm the selection.

  • Page 46: Personality

    • Green LED: signal wireless and DMX. The wireless receiver is configured with the transmitter. Select ALONE if you use the SLASH as a single unit; select MASTER to transmit the DMX signal to the units connected. Choose OFF to disable the wireless control or select RESET to reset the function.

  • Page 47: Reset Function

    SLASH 3.12 RESET FUNCTION With this function you can reset the device via the control board. You can select the different reset func- tions through UP/DOWN button. 1. Press the MODE button to enter the main menu and scroll with UP/DOWN button to select RESET FUNCTION and then press ENTER button.

  • Page 48: Maintenance

    SLASH - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 49: Troubleshooting

    SLASH 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Faulty fuse Replace a burnt-out fuse by one of the same • • type only Fixture does not light up Incorrect setting DMX Check setting DMX •...
