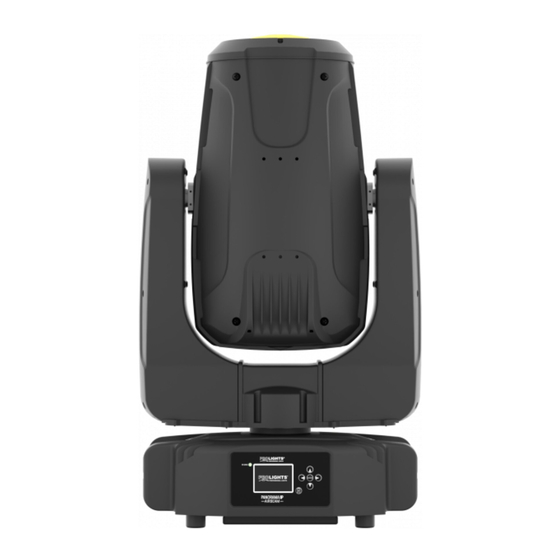

ProLights PANORAMA IP AIRBEAM User Manual

Hybrid moving
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

PANORAMA IP
AIRBEAM
HYBRID MOVING
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PANORAMA IP AIRBEAM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights PANORAMA IP AIRBEAM

Summary of Contents for ProLights PANORAMA IP AIRBEAM

  • Page 1 PANORAMA IP AIRBEAM HYBRID MOVING USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    PANORAMA IP AIRBEAM TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 4: General Instructions

    PANORAMA IP AIRBEAM WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction •...

  • Page 5: Introduction

    PANORAMA IP AIRBEAM - 1 - INTRODUCTION 1.1 DESCRIPTION PANORAMAIPAIRBEAM is a stunning IP65 moving beam light which delivers an unbelievable bright, fat 2° beam ideal for an outdoor searchlight and big air look. Designed to make a statement, the PANORA- MAIPAIRBEAM can truly make an event stand out or fill a large outdoor space with spectacular beams.
  • Page 6 PANORAMA IP AIRBEAM • W-DMX: included, wireless solution receiver • RDM: RDM ready for fixture remote monitor and settings • Display: LCD high resolution colour display with autoflip • Firmware upgrade: via menu with internal memory or via USB - DMX interface (UPBOX2) not included •...
  • Page 7 PANORAMA IP AIRBEAM Technical drawing Fig.1...

  • Page 8: Operating Elements And Connections

    PANORAMA IP AIRBEAM 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. ROTARY ARM 3. HANDLE 4. CONTROL PANEL with LCD display and 5 button used to access the control panel functions and manage them. 5. LED INDICATOR "W-DMX" 6. LED INDICATOR POWER 7.

  • Page 9: Installation

    PANORAMA IP AIRBEAM - 2 - INSTALLATION 2.1 MOUNTING The PANORAMAIPAB may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 10: Functions And Settings

    PANORAMA IP AIRBEAM - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the PANORAMAIPAB is ready for operation. To switch off, disconnect the mains plug from the socket.

  • Page 11: Menu Structure

    PANORAMA IP AIRBEAM 3.3 MENU STRUCTURE MENU ð ð ð CONNECT Address Value (1-512) ð W-DMX Value (1-512) Default: Standard ð Artnet Value (1-512) ð ð DMX Mode Mode Standard/Extended/Basic/User ð Max Channel=XX / PAN= CH01 Edit User ð ð...
  • Page 12 PANORAMA IP AIRBEAM ð ð ADVANCED Reset Pan & Tilt Others ð ð Calibration Password 050 (unlocks the following settings) ð Value Others ð ð Reload Default Basic Reload ON/OFF Default: Off ð Program Reload ON/OFF Default: Off ð Password 050 (unlocks the following settings) ð...

  • Page 13: Connect

    PANORAMA IP AIRBEAM 3.4 CONNECT Several units may be interconnected in order to control all further slave units to the same effect of the master unit. 1. Connect the DMX OUT of the master unit via 5-pole XLR cable to the DMX IN of the first slave unit.

  • Page 14: Ethernet

    PANORAMA IP AIRBEAM 3.8 ETHERNET To enable Ar-tnet mode, proceed as follows: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select Connect, then press the ENTER button to enter the next menu.

  • Page 15: Setup

    PANORAMA IP AIRBEAM Number of Start address DMX Address Next possible start Next possible start Next possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No. 3 33-51 33-56 33-60...
  • Page 16 PANORAMA IP AIRBEAM the next menu. • Press UP/DOWN to scroll through the Temperature menu, select one of the following settings and press the ENTER button to display it. - Temperature °C/°F - Temperature unit. This function allows you to set the temperature unit (°C/°F).
  • Page 17 PANORAMA IP AIRBEAM - Display Bright - Backlight Brightness. Use the arrow buttons to select a value from 00-31. - Key Lock - Lock keys. With this function, you can lock the buttons on the control panel. If this function is activated, the keys are automatically locked.

  • Page 18: Advanced

    PANORAMA IP AIRBEAM 3.12 ADVANCED Reset You can start a preset program to restore the selected function: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select Advanced, then press the ENTER button to enter the next menu.

  • Page 19: Operations In Automatic Mode

    PANORAMA IP AIRBEAM - Temperature - Through the Temperature function can be displayed the temperature inside the fix- ture, near the lamp. The temperature can be displayed in degrees Celsius or Fahrenheit. - Fans Speed - Through the Fans Speed function you can show on display the fan speed present near the lamp.
  • Page 20 PANORAMA IP AIRBEAM • Press the UP/DOWN button to scroll through the menu, select Edit Scene 001 - Edit Scene 250, then press the ENTER button to confirm. • Press the UP/DOWN button to select the desired function you want to edit (Control, Tilt, etc..), Then press the ENTER button to confirm.
  • Page 21 PANORAMA IP AIRBEAM MUSIC MODE In music mode, via its integrated microphone, the unit can be controlled by music with a clear rhythm in the bass range. If the music control should not work optimally, increase the volume or reduce the distance between the sound source and the light effect unit or alternatively increase the sensitivity of the micro- phone.

  • Page 22: Dmx Channel

    PANORAMA IP AIRBEAM 3.15 CANALI DMX FUNCTION Value 19CH 22CH 28CH Pan Coarse 000 - 255 PAN Fine Pan Fine 000 - 255 TILT Tilt Coarse 000 - 255 TILT Fine Tilt Fine 000 - 255 MOVEMENT SPEED Fastest to slowest...
  • Page 23 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH COLOR 1 & CYAN CYAN 0~100% 000 - 127 Indexed 2 - CYAN + CTB 128 - 132 3 - CTB 133 - 137 4 - CTB + AQUAMARINE 138 - 142...
  • Page 24 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH COLOR 2 & MAGENTA Indexed MAGENTA 000 - 127 0~100% 2 - MAGENTA + PALE ROSE 128 - 132 3 - PALE ROSE 133 - 137 4 - PALE ROSE + TAN...
  • Page 25 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH COLOR 3 & YELLOW YELLOW 0~100% 000 - 127 Indexed 2 - YELLOW + LIGHT GREEN 128 - 132 3 - LIGHT GREEN 133 - 137 4 - LIGHT GREEN + DARK GREEN...
  • Page 26 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH Forward Wheel Spin Stop to fastest 000 - 255 Reverse Wheel Spin Stop to fastest 000 - 255 Continuous Positioning 0°~360° 000 - 255 ROTATING GOBO Indexed Position 1 (Open Tight) 000 - 001...

  • Page 27: Connection Of The Dmx Line

    PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH FIXED GOBO Indexed & Shake Position 1 (Open) 000 - 016 Position 2 017 - 033 Position 3 034 - 050 Position 4 051 - 067 Position 5 068 - 084 Position 6...
  • Page 28 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH Indexed with Shake (from slow to speed) Position 2 058 - 069 Position 3 070 - 081 Position 4 082 - 093 Position 5 094 - 105 Position 6 106 - 117...

  • Page 29: Dmx Channel

    PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH 15m Auto Focus 064 - 079 >20m Auto Focus 080 - 095 TBD (not used) 096 - 255 FOCUS Continuous Focus IN to Focus OUT 000 - 255 With Auto Focus Focus adjustment...

  • Page 30: Gobos

    PANORAMA IP AIRBEAM 3.16 GOBOS Rotating gobos Fixed gobos Color Wheel Aquamarine Pink Cobalt Blue Congo Open Cyan Pale Rose Orange Light Orange Dark Red Open Magenta Light Green Dark Green 2500K Lavander Grass Green Open Yellow...

  • Page 31: Construction Of The Dmx Termination

    PANORAMA IP AIRBEAM 3.17 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug...

  • Page 32: Maintenance

    PANORAMA IP AIRBEAM - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 34 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 35 PANORAMA IP AIRBEAM INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 36: Sicurezza

    PANORAMA IP AIRBEAM ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 37: Introduzione

    PANORAMA IP AIRBEAM - 1 - INTRODUZIONE 1.1 DESCRIZIONE PANORAMAIPAIRBEAM è un’innovativa testa mobile beam IP65 che emette un potente fascio luminoso a 2°, ideale per applicazioni come sky-tracker e per effetti aerei di impatto. PANORAMAIPAIRBEAM può dav- vero far la differenza in uno show all’aperto o in situazioni di utilizzo prolungato,come festival ed installa- zioni semi permanenti grazie alla suo grado di protezione IP65.
  • Page 38 PANORAMA IP AIRBEAM • Canali DMX: 19 / 22 / 28channel • W-DMX: integrato, ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden • RDM: RDM ready per controllo e impostazioni remote della fixture • Display: display a colori LCD ad alta risoluzione con rotazione automatica •...
  • Page 39 PANORAMA IP AIRBEAM Disegno tecnico Fig.1...

  • Page 40: Elementi Di Comando E Di Collegamento

    PANORAMA IP AIRBEAM 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. MANIGLIA PER TRASPORTO 4. PANNELLO DI CONTROLLO con display LCD e 6 pulsanti per l'accesso e gestione delle diverse funzioni. 5. INDICATORE LED "WDMX"...

  • Page 41: Installazione

    PANORAMA IP AIRBEAM - 2 - INSTALLAZIONE 2.1 MONTAGGIO La testa mobile PANORAMAIPAB può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei sup- porti robusti per il montaggio.

  • Page 42: Funzioni E Impostazioni

    PANORAMA IP AIRBEAM - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere la testa mobile PANORAMAIPAB inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizio- ne di partenza.

  • Page 43: Struttura Menu

    PANORAMA IP AIRBEAM 3.3 STRUTTURA MENU MENU ð ð ð CONNECT Address Value (1-512) ð W-DMX Value (1-512) Default: Standard ð Artnet Value (1-512) ð ð DMX Mode Mode Standard/Extended/Basic/User ð Max Channel=XX / PAN= CH01 Edit User ð ð...
  • Page 44 PANORAMA IP AIRBEAM ð ð ADVANCED Reset Pan & Tilt Others ð ð Calibration Password 050 (unlocks the following settings) ð Value Others ð ð Reload Default Basic Reload ON/OFF Default: Off ð Program Reload ON/OFF Default: Off ð Password 050 (unlocks the following settings) ð...

  • Page 45: Collegamento

    PANORAMA IP AIRBEAM 3.4 COLLEGAMENTO Si possono collegare più unità affinché tutte le unità secondarie abbiano lo stesso effetto luce dell’unità principale (Master). 1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 5 poli.

  • Page 46: Ethernet

    PANORAMA IP AIRBEAM 3.8 ARTNET Per le impostazioni Art-Net da attribuire all’unità far riferimento alla seguente sezione del menu. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER per accedere al menu successivo Ethernet con il tasto UP/DOWN, quindi premere il tasto ENTER.

  • Page 47: Set Up

    PANORAMA IP AIRBEAM Numero Indirizzo di Indirizzo DMX Prossimo indirizzo di start Prossimo indirizzo di start Prossimo indirizzo di start canali DMX start (esempio) occupati possibile per unità n°1 possibile per unità n°2 possibile per unità n°3 33-51 33-56 33-60...
  • Page 48 PANORAMA IP AIRBEAM TEMPERATURE È possibile modificare i parametri relativi alla temperatura seguendo questi passaggi: • Premere il pulsante ENTER per accedere al menu principale. • Premere il pulsante UP/DOWN per scorrere il menu, selezionare Set up,, quindi premere il pulsante EN- TER per accedere al menu successivo.
  • Page 49 PANORAMA IP AIRBEAM On per attivare la funzione oppure Off per disattivarla. - Display Bright - Intensità illuminazione. Usare i tasti direzionali per selezionare un valore da 0-31. - Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo, per evitare, ad esempio, manomissioni delle impostazioni.

  • Page 50: Advanced

    PANORAMA IP AIRBEAM inviato il segnale DMX. • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare Setup, quindi premere il tasto ENTER per accedere al menu successivo. • Premere il tasto UP/DOWN per selezionare Fixture e premere il tasto ENTER per accedere al menu suc- cessivo.

  • Page 51: Information

    PANORAMA IP AIRBEAM nel menu, quindi selezionare una delle funzioni appena citate e premere il tasto ENTER per confer- mare la scelta. • Attraverso i tasti direzionali inserire il valore desiderato (-128-127), quindi premere il tasto ENTER per confermare la scelta.
  • Page 52 PANORAMA IP AIRBEAM • Premere il tasto ENTER e selezionare Sequence con il tasto UP/DOWN, quindi confermare la scelta con il tasto ENTER. • Premere il tasto UP/DOWN per selezionare la modalità di funzionamento: - Master, se l’unità è collegata in serie ad altre unità ed essa svolge la funzione di Master;...
  • Page 53 PANORAMA IP AIRBEAM • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare Stand Alone, quindi premere il tasto ENTER per accedere al menu successivo. • Premere il tasto UP/DOWN per selezionare Edit Chases e premere il tasto ENTER per accedere al menu successivo.
  • Page 54 PANORAMA IP AIRBEAM • Premere il tasto UP/DOWN per scorrere nel menu, selezionare Stand Alone, quindi premere il tasto ENTER per accedere al menu successivo Play. • Premere il tasto ENTER e selezionare Music con il tasto UP/DOWN, quindi confermare la scelta con il tasto ENTER.

  • Page 55: Canali Dmx

    PANORAMA IP AIRBEAM 3.15 CANALI DMX FUNCTION Value 19CH 22CH 28CH Pan Coarse 000 - 255 PAN Fine Pan Fine 000 - 255 TILT Tilt Coarse 000 - 255 TILT Fine Tilt Fine 000 - 255 MOVEMENT SPEED Fastest to slowest...
  • Page 56 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH COLOR 1 & CYAN CYAN 0~100% 000 - 127 Indexed 2 - CYAN + CTB 128 - 132 3 - CTB 133 - 137 4 - CTB + AQUAMARINE 138 - 142...
  • Page 57 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH COLOR 2 & MAGENTA Indexed MAGENTA 000 - 127 0~100% 2 - MAGENTA + PALE ROSE 128 - 132 3 - PALE ROSE 133 - 137 4 - PALE ROSE + TAN...
  • Page 58 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH COLOR 3 & YELLOW YELLOW 0~100% 000 - 127 Indexed 2 - YELLOW + LIGHT GREEN 128 - 132 3 - LIGHT GREEN 133 - 137 4 - LIGHT GREEN + DARK GREEN...
  • Page 59 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH Forward Wheel Spin Stop to fastest 000 - 255 Reverse Wheel Spin Stop to fastest 000 - 255 Continuous Positioning 0°~360° 000 - 255 ROTATING GOBO Indexed Position 1 (Open Tight) 000 - 001...
  • Page 60 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH FIXED GOBO Indexed & Shake Position 1 (Open) 000 - 016 Position 2 017 - 033 Position 3 034 - 050 Position 4 051 - 067 Position 5 068 - 084 Position 6...
  • Page 61 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH Indexed with Shake (from slow to speed) Position 2 058 - 069 Position 3 070 - 081 Position 4 082 - 093 Position 5 094 - 105 Position 6 106 - 117...
  • Page 62 PANORAMA IP AIRBEAM FUNCTION Value 19CH 22CH 28CH 15m Auto Focus 064 - 079 >20m Auto Focus 080 - 095 TBD (not used) 096 - 255 FOCUS Continuous Focus IN to Focus OUT 000 - 255 With Auto Focus Focus adjustment...

  • Page 63: Gobos

    PANORAMA IP AIRBEAM 3.16 GOBOS Rotating gobos Fixed gobos Color Wheel Aquamarine Pink Cobalt Blue Congo Open Cyan Pale Rose Orange Light Orange Dark Red Open Magenta Light Green Dark Green 2500K Lavander Grass Green Open Yellow...

  • Page 64: Collegamenti Della Linea Dmx

    PANORAMA IP AIRBEAM 3.17 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:...

  • Page 65: Manutenzione

    PANORAMA IP AIRBEAM - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 66 Note...
  • Page 68 MUSIC & LIGHTS S.r.l. - P hone +39 0771 72190 - www.musiclights...
