RCF DPA 162 User Manual

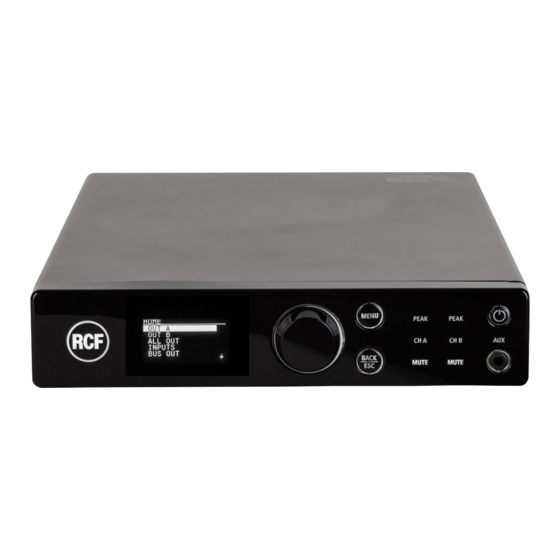

Two-channel digital matrix amplifier
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DMA 82 / DMA 162
DPA 162
USER MANUAL
MANUALE D'USO
- DMA 82 / DMA 162
TWO-CHANNEL DIGITAL
MATRIX AMPLIFIER
- DPA 162 DIGITAL POWER
AMPLIFER
- DMA 82 / DMA 162
AMPLIFICATORE MATRICE
DIGITALE A DUE CANALI
- DPA 162 AMPLIFICATORE
DIGITALE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DPA 162 and is the answer not in the manual?

Questions and answers

Related Manuals for RCF DPA 162

Summary of Contents for RCF DPA 162

  • Page 1 MANUALE D’USO DMA 82 / DMA 162 - DMA 82 / DMA 162 TWO-CHANNEL DIGITAL DPA 162 MATRIX AMPLIFIER - DPA 162 DIGITAL POWER AMPLIFER - DMA 82 / DMA 162 AMPLIFICATORE MATRICE DIGITALE A DUE CANALI - DPA 162 AMPLIFICATORE...

  • Page 3: Table Of Contents

    ENGLISH SAFETY AND OPERATING PRECAUTIONS INTRODUCTION ABOUT THE BUSINESS MUSIC LINE DMA 82 / DMA 162 DESCRIPTION AND MAIN FEATURES DPA 162 DESCRIPTION AND MAIN FEATURES UNPACKING, INSTALLATION AND COOLING AUDIO BLOCK DIAGRAM DMA 82 / DMA 162 FRONT PANEL...

  • Page 4: Safety And Operating Precautions

    The manual is to be considered an integral part of this product and must accompany it when it changes ownership as a reference for correct installation and use as well as for the safety precautions. RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. WARNING To prevent the risk of fire or electric shock, never expose this product to rain or humidity.
  • Page 5 To prevent the risk of falling equipment, do not stack multiple units of this product unless this possibility is specified in this user manual. 8. RCF S.p.A. strongly recommends this product is only installed by professional qualified installers (or specialised firms) who can ensure correct installation and certify it according to the regulations in force.

  • Page 6: Introduction About The Business Music Line

    INTRODUCTION ABOUT THE BUSINESS MUSIC LINE BUSINESS MUSIC line includes DMA 82 / DMA 162 digital matrix amplifiers, DPA 162 digital power amplifier, BM 404 paging microphone, remote controls and speakers, offering a complete sound system and maximizing the overall acoustic performance.

  • Page 7: Dpa 162 Description And Main Features

    Output power: either 2 channels x 160 W RMS @ 4 Ω or a single 320 W 70 V line. Up to 4 DPA 162 can be linked to a single DMA unit in order to increase the system output power and implement multi-room architectures.

  • Page 8: Audio Block Diagram

    AUDIO BLOCK DIAGRAM BM 404 OUT A BAL IN OUT B IN 1 OUT / SUB IN 2 GAIN A OUT A OUT B GAIN B LOCAL IN OUT / SUB GAIN A OUT A OUT B GAIN B LOCAL IN OUT / SUB...

  • Page 9: Dma 82 / Dma 162 Front Panel

    DMA 82 / DMA 162 FRONT PANEL Display (OLED) When no menu is selected, the current output levels are displayed as bars. Rotary encoder and push-button to select. Turn the encoder either clockwise to increase the MASTER VOLUME level or counterclockwise to decrease it.

  • Page 10: Dma 82 / Dma 162 Rear Panel

    (80 Hz) useful for connecting an active subwoofer. BUS output (RJ45 socket): it needs to be linked to the BUS input of the first DPA 162 amplifier (if present). BUS AUDIO OUTPUT WIRE COLOUR (T568B) 1 –...
  • Page 11 BM: input (RJ45 socket) for BM 404 paging microphones. Up to four BM 404 paging microphones can be linked in ‘daisy-chain’. DESCRIPTION WIRE COLOUR (T568B) PAGING AUDIO SIGNAL – white-orange PAGING AUDIO SIGNAL + orange GROUND white-green PAGING ENABLE SIGNAL blue ZONE A SELECTION white-blue...

  • Page 12: Dma 82 / Dma 162 Operation Modes

    SPEAKER OUTPUTS DMA amplifier speaker outputs allow either two channels for a low-impedance connections or a single 70 V line for speakers having matching transformers. Connector: EUROBLOCK (removable screw terminal block). TWO CHANNELS (A, B) – LOW IMPEDANCE CONNECTION (4 Ω) 4 Ω...
  • Page 13 OUTPUT VOLUME CONTROL BLOCK DIAGRAMS : ALL OUT Is always the master volume MONO OUT A MATRIX ALL OUT OUT B The two outputs A and B are independent and have separate volume controls: OUT A and OUT B. STEREO OUT 1L MATRIX STEREO 1...

  • Page 14: Dma 82 / Dma 162 Settings

    DMA 82 / DMA 162 SETTINGS Press the front panel MENU button to enter the edit mode and select the menu home page. Turn the rotary encoder either clockwise to scroll the menu downwards or increase the selected parameter value, turn it counterclockwise to scroll the menu upwards or decrease the selected parameter value.
  • Page 15 OUT MENU VOLUME Adjusts the selected output volume level MUTE Mutes (ON) or unmutes (OFF) the selected output INPUT SELECTION Selects the audio input among: IN 1, IN 2, EXT (input reserved for optional boards), BAL IN, BM (when used as aux input), IN 1L, IN 1R, IN 2L, IN 2R, EXT L, EXT R STEREO MODE Turns ON / OFF the STEREO mode...
  • Page 16 INPUT MENU After entering the INPUT menu, select an audio input among IN 1, IN 2, EXT (input reserved for optional boards), BAL IN, BM, IN 1L, IN 1R, IN 2L, IN 2R, EXT L or EXT R to edit its parameters: VOLUME Adjusts the level of the selected input 3B EQ...

  • Page 17: Dpa 162 Front Panel

    DPA 162 FRONT PANEL CH A / PEAK (two LEDs): CH A is lit when the audio signal is present on the channel A. PEAK blinks when the signal level of the channel A reaches the clipping point, causing the limiter intervention;...

  • Page 18: Dpa 162 Rear Panel

    BUS input (RJ45 socket): it needs to be linked to the BUS output of either the DMA 82/162 main unit (/ amplifier) or the previous DPA 162 amplifier. BUS output (RJ45 socket): it needs to be linked to the BUS input of the next DPA 162 amplifier.
  • Page 19 Dip-switch 3 (A) or 5 (B) Dip-switch 4 (A) or 6 (B) Selected channel BUS 1 BUS 2 BUS 3 BUS 4 When the BUS / LOCAL contacts are shorted (audio from the LOCAL IN only): BASS OFF / BASS ON If set to BASS ON, it turns on the bass enhancer on all outputs If set to SUB, the rear panel OUT / SUB outputs are affected...

  • Page 20: Specifications

    Connect the power cord only to a mains socket outlet with a protective earthing connection. Power switch: push to turn on (I) / off (O) the amplifier. SPECIFICATIONS DMA 82 DMA 162 DPA 162 AMPLIFIER Amplifier class: Channel number: Output power per channel @ 4 Ω:...
  • Page 21 DMA 82 DMA 162 DPA 162 AUDIO SIGNAL PROCESSING (set via ‘RdNet’) DSP: EQ filter: FIR (finite impulse response filter): Bass enhancer: Tone controls: HP filter frequency: 20 ÷ 200 Hz 20 ÷ 200 Hz 20 ÷ 200 Hz SETTINGS...

  • Page 22: Connection Example

    CONNECTION EXAMPLE RC 401 BM 404 RC 401 80 Hz DMA 82 DMA 162 80 Hz DPA 162 BASS ON S LOCAL BASS OFF AUXC H SEL M LOCAL...

  • Page 24: Avvertenze Per La Sicurezza

    L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità;...
  • Page 25 Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni. 8. RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

  • Page 26: Introduzione Ai Prodotti Della Linea Business Music

    FIR, un incremento delle basse frequenze “bass enhancer”, limitatori, compressori ed equalizzazione ambientale); inoltre, sono stati implementati dei preset specifici per i diffusori acustici RCF in modo da ottimizzare le loro prestazioni acustiche. I due modelli differiscono solo nella loro potenza d’uscita: - DMA 82 2 canali x 80 W RMS su 4 Ω...

  • Page 27: Dpa 162: Descrizionee Caratteristiche Principali

    Potenza d’uscita: 2 canali x 160 W RMS su 4 Ω oppure una singola linea 70 V - 320 W. È possibile collegare fino a quattro DPA 162 ad un singolo DMA per aumentare la potenza d’uscita del sistema ed implementare architetture per più ambienti; tuttavia, ciascun DPA può...

  • Page 28: Diagramma A Blocchi Del Segnale Audio

    DIAGRAMMA A BLOCCHI DEL SEGNALE AUDIO BM 404 OUT A BAL IN OUT B IN 1 OUT / SUB IN 2 GAIN A OUT A OUT B GAIN B LOCAL IN OUT / SUB GAIN A OUT A OUT B GAIN B LOCAL IN OUT / SUB...

  • Page 29: Dma 82 / Dma 162: Pannello Frontale

    DMA 82 / DMA 162: PANNELLO FRONTALE Display (OLED) Quando nessun menu è selezionato, i livelli correnti dei segnali audio d’uscita sono visualizzati come barre. Encoder rotativo e pulsante per selezionare. Ruotare l’encoder in senso orario per aumentare il volume principale (MASTER VOLUME) o in senso antiorario per diminuirlo.

  • Page 30: Dma 82 / Dma 162: Pannello Posteriore

    (80 Hz) utile per collegare un subwoofer attivo. Uscita BUS (presa RJ45): deve essere collegata all’ingresso BUS del primo amplificatore DPA 162 (se presente). CONTATTO USCITA AUDIO BUS COLORE CONDUTTORE (T568B) 1 –...
  • Page 31 BM: ingresso (presa RJ45) per le basi microfoniche BM 404. Fino a quattro basi microfoniche BM 404 possono essere collegate in cascata (sulla stessa linea). CONTATTO DESCRIZIONE COLORE CONDUTTORE (T568B) SEGNALE AUDIO – biancoarancio SEGNALE AUDIO + arancio MASSA biancoverde ABILITAZIONE ANNUNCI SELEZIONE ZONA A biancoblù...

  • Page 32: Dma 82 / Dma 162: Modalità Di Funzionamento

    USCITE ALTOPARLANTI Le uscite per altoparlanti dell’amplificatore DMA consentono connessioni a bassa impedenza su due canali oppure una singola linea da 70 V per diffusori acustici con trasformatore. Connettore: EUROBLOCK (morsettiera a vite rimovibile). DUE CANALI (A, B) COLLEGAMENTO A 4 Ω...
  • Page 33 DIAGRAMMA A BLOCCHI DEI CONTROLLI DI VOLUME DELLE USCITE : TUTTE LE USCITE (“ ”) è sempre Il volume prIncIpale master comune delle uscIte MONO USCITA A TUTTE LE MATRICE USCITE USCITA B Le due uscite A e B sono indipendenti e hanno controlli di volume separati: USCITA A e USCITA B.

  • Page 34: Dma 82 / Dma 162: Impostazioni

    DMA 82 / DMA 162: IMPOSTAZIONI Premere il tasto MENU del pannello frontale per accedere al menù principale (HOME). Ruotare l’encoder in senso orario per scorrere il menu verso il basso od aumentare il valore del parametro selezionato, ruotarlo in senso antiorario per scorrere il menu verso l’alto o ridurre il valore del parametro selezionato.
  • Page 35 MENÙ USCITA VOLUME regola il livello del volume dell'uscita selezionata MUTE silenzia (ON) o ripristina (OFF) l'uscita selezionata SEL. INGRESSO seleziona l'ingresso audio tra: IN 1, IN 2, EXT (ingresso riservato per schede opzionali), BAL IN, BM (se usato come ingresso aux), IN 1L, IN 1R, IN 2L, IN 2R, EXT L, EXT R MODALITÀ...
  • Page 36 MENÙ INGRESSI Dopo essere entrati nel menù degli ingressi audio, selezionarne uno tra IN 1, IN 2, EXT (ingresso riservato per schede opzionali), BAL IN, BM, IN 1L, IN 1R, IN 2L, IN 2R, EXT L o EXT R per modificarne i parametri: VOLUME regola il livello dell'ingresso selezionato EQ.

  • Page 37: Dpa 162: Pannello Frontale

    DPA 162: PANNELLO FRONTALE CH A / PEAK (due LED): CH A si accende quando è presente un segnale sul canale A. PEAK lampeggia quando il livello del segnale del canale A raggiunge il punto di clipping, causando l’intervento del limitatore interno; se acceso fisso, il livello è eccessivo e deve essere ridotto.

  • Page 38: Dpa 162: Pannello Posteriore

    Ingresso BUS IN (presa RJ45): si collega all’uscita BUS dell’amplificatore DMA 82/162 o del precedente DPA 162. Uscita BUS OUT (presa RJ45): si collega all’ingresso BUS del successivo DPA 162. Selettori dip-switch (giù: off, su: ON) Quando i contatti BUS / LOCAL...
  • Page 39 Dip-switch 3 (A) o 5 (B) Dip-switch 4 (A) o 6 (B) Canale selezionato BUS 1 BUS 2 BUS 3 BUS 4 Quando i contatti BUS / LOCAL sono in cortocircuito (audio solo da LOCAL IN): BASS OFF / BASS ON Se impostato su BASS ON, si enfatizzano le basse frequenze su tutte le uscite Se impostato su SUB, sulle uscite posteriori OUT / SUB è...

  • Page 40: Dati Tecnici

    Collegare il cavo d'alimentazione solo ad una presa di corrente avente la messa a terra. Interruttore principale: premere per accendere (I) oppure spegnere (O) l'amplificatore. DATI TECNICI DMA 82 DMA 162 DPA 162 AMPLIFICATORE Classe: Numero di canali: Potenza d'uscita per canale a 4 Ω:...
  • Page 41 DMA 82 DMA 162 DPA 162 PROCESSAMENTO SEGNALE AUDIO (conf. via 'RdNet') DSP (processore audio): Sì Sì Sì Equalizzatori parametrici: Sì Sì Sì Sì Sì Sì (filtro risposta finita all’impulso): Enhancer basse frequenze: Sì Sì Sì Controlli di tono: Sì...

  • Page 42: Esempio Di Collegamenti

    ESEMPIO DI COLLEGAMENTI RC 401 BM 404 RC 401 80 Hz DMA 82 DMA 162 80 Hz DPA 162 BASS ON S LOCAL BASS OFF AUXC H SEL M LOCAL...
  • Page 44 Salvo eventuali errori ed omissioni. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso. Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. www.rcf.it RCF S.p.A. Italy Via Raffaello Sanzio, 13...
