- Page 1 DPS3000 POWER AMPLIFIER AMPLIFICATORE (FINALE DI POTENZA) User manual Manuale d’uso the rules of sound...
-
Page 3: Table Of Contents
INDICE - ITALIANO AVVERTENZE PER LA SICUREZZA pag. 4 DESCRIZIONE pag. 6 DISIMBALLO ED INSTALLAZIONE pag. 6 PANNELLO FRONTALE pag. 7 PANNELLO POSTERIORE pag. 8 MODI DI FUNZIONAMENTO pag. 9 • MODO “STEREO” pag. 9 • MODO “MONO” pag. 10 •... - Page 4 L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità.
- Page 5 Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
- Page 6 RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. DESCRIZIONE DPS 3000 è un finale di potenza a 2 canali per uso professionale (es. tour) e sistemi installati. Grazie alla tecnologia in “classe HD”, questo amplificatore eroga fino a 2 x 1700 W RMS su 2 Ω...
-
Page 7: Pannello Frontale
PANNELLO FRONTALE 2342 Controllo di livello (uno per canale) Controllo (con 41 passi) per la regolazione del livello d’uscita del rispettivo canale dell’amplificatore. Ruotare in senso orario per aumentare il livello d’uscita (0 dB = livello max.); ruotare in senso antiorario per diminuire il livello d’uscita. barra LED (una per canale) livello del segnale:... -
Page 8: Pannello Posteriore
PANNELLO POSTERIORE 9 P { Ingresso audio bilanciato (uno per canale, connettore XLR femmina) Cablaggio del connettore XLR maschio (bilanciato): CALZA – massa – segnale – segnale Uscita audio parallela (una per canale, connettore XLR maschio) Questa uscita fornisce una copia del segnale presente all’ingresso del rispettivo canale ed è utilizzabile per il collegamento di amplificatori addizionali. - Page 9 tutti gli amplificatori hanno lo stesso guadagno di tensione; un processore può essere usato per più amplificatori. Ad esempio, se tutti gli amplificatori saranno impostati a “26 dB”, un segnale d’ingresso con livello 0 dB avrà un guadagno di 26 dB in tutte le uscite degli amplificatori (qualsiasi incremento / diminuzione del livello coinvolgerà...
- Page 10 • MODO “MONO” MODE PARA Assicurarsi che l’amplificatore sia spento prima di porre il selettore In mono, entrambi i canali sono sono collegati all’ingresso 1 (e pertanto ricevono lo stesso segnale). Ciascun controllo di livello (sul pannello frontale) agisce (solo) sulla rispettiva uscita, permettendo di impostare livelli diversi (se necessario).
-
Page 11: Dati Tecnici
CABLAGGIO DEI CONNETTORI SPEAKON (USCITE AMPLIFICATORI) MODO STEREO / MONO MODO “A PONTE” (BRIDGE) Uscita negativa Uscita negativa SPEAKON SPEAKON Uscita positiva Uscita positiva Al diffusore Al diffusore VENTILAZIONE L’amplificatore DPS 3000 ha un sistema di raffreddamento con ventilazione forzata (per mantenere una bassa temperatura di funzionamento). -
Page 12: Safety Precautions
Before powering up, make sure that all the connections have been made correctly and the voltage of your mains corresponds to the voltage shown on the rating plate on the unit, if not, please contact your RCF dealer. c. The metallic parts of the unit are earthed by means of the power cable. - Page 13 (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
-
Page 14: Description

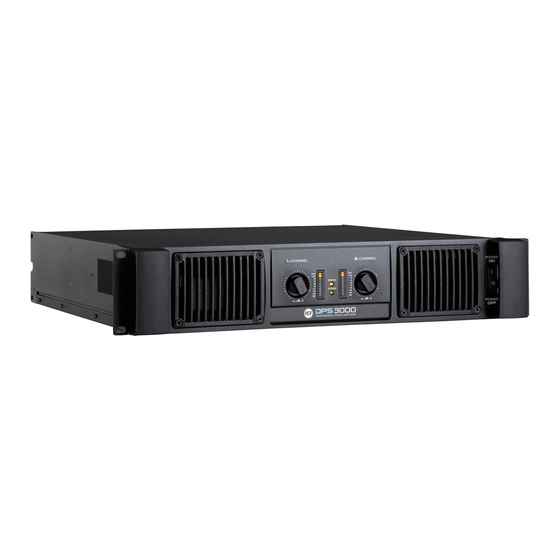

RCF S.p.A. thanks you for purchasing this product, which has been designed to guarantee reliability and high performances. DESCRIPTION DPS 3000 is a 2 channel power amplifier designed for professional use in touring racks and installed sound systems. Thanks to the class HD technology, this amplifier delivers up to 2 x 1700 W RMS @ 2 Ω (3400 W RMS bridged @ 4 Ω), weighing just 14 kg. -
Page 15: Front Panel
FRONT PANEL 2342 Channel level control (one per channel). It is a 41 step control to adjust the output level of the respective amplifier channel. Turn clockwise to increase the output level (0 dB = max. level); turn counterclockwise to decrease. LED bar (one per channel) 8 step signal level meter (-36 dB, -24 dB, -18 dB, -12 dB, -9 dB, -6 dB, 0 dB). -
Page 16: Rear Panel
REAR PANEL 9 P { Balanced audio input (one per channel, female XLR connector) Cable male XLR (balanced) wiring: SHIELD – ground – hot – cold Balanced parallel audio output (one per channel, male XLR connector) This output provides a copy of the signal present on the respective channel input and it is useful to link other amplifiers. -
Page 17: Operation Modes
Amplifier mode selector PARA Before turning the amplifier on, set the amplifier mode selector to the right position among STEREO BRIDGE (mono), . See the section ‘Operation modes’. Amplifier output to loudspeakers (SPEAKON connector, one per channel) In stereo and mono modes, both outputs can be connected; in ‘bridge’ mode, connect the output 1 only. -
Page 18: Mono Mode
• MONO MODE MODE PARA Ensure the amplifier is switched off, then set the selector to In mono mode, both channels are linked to input 1 (therefore receiving the same signal). Each front panel level control affects the respective output, allowing you to set (if necessary) different levels. -
Page 19: Speakon Connector Wiring (Amplifier Outputs)
SPEAKON CONNECTOR WIRING (amplifier outputs) STEREO / MONO MODE BRIDGE MODE Negative output Negative output SPEAKON SPEAKON Positive output Positive output To loudspeakers To loudspeakers COOLING REQUIREMENTS DPS 3000 amplifier has a forced air cooling system to maintain a low operating temperature. Make sure there is enough space around the front of all amplifiers (to allow air to enter) and around to allow the heated air to exit. - Page 20 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. the rules of sound RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia Italy > tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
