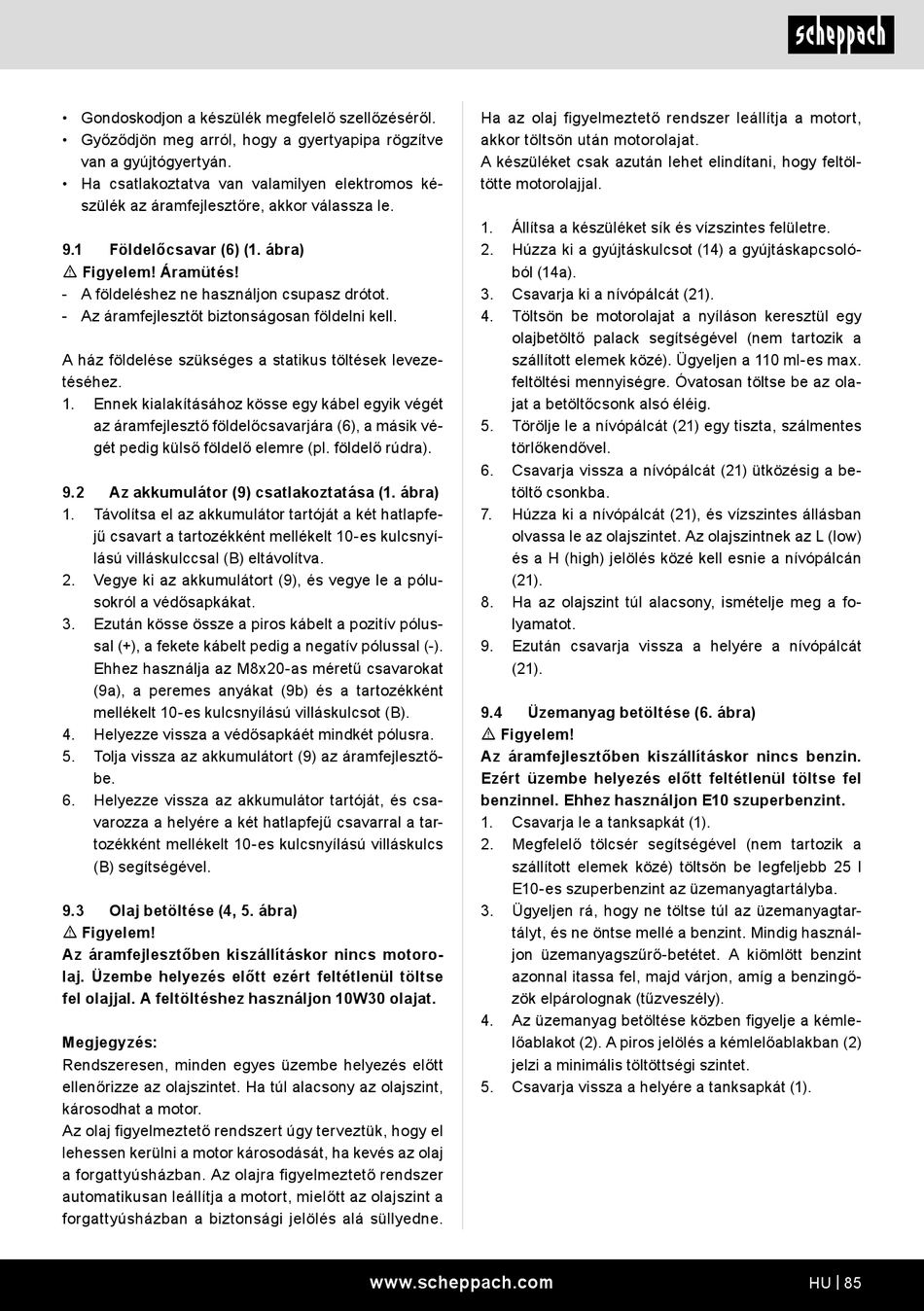

Scheppach SG7300 Translation Of Original Instruction Manual page 85

• Gondoskodjon a készülék megfelelő szellőzéséről.
• Győződjön meg arról, hogy a gyertyapipa rögzítve
van a gyújtógyertyán.
• Ha csatlakoztatva van valamilyen elektromos ké-
szülék az áramfejlesztőre, akkor válassza le.
9.1 Földelőcsavar (6) (1. ábra)
m Figyelem! Áramütés!
- A földeléshez ne használjon csupasz drótot.
- Az áramfejlesztőt biztonságosan földelni kell.
A ház földelése szükséges a statikus töltések leveze-
téséhez.
1. Ennek kialakításához kösse egy kábel egyik végét
az áramfejlesztő földelőcsavarjára (6), a másik vé-
gét pedig külső földelő elemre (pl. földelő rúdra).
9.2 Az akkumulátor (9) csatlakoztatása (1. ábra)
1. Távolítsa el az akkumulátor tartóját a két hatlapfe-
jű csavart a tartozékként mellékelt 10­es kulcsnyí-
lású villáskulccsal (B) eltávolítva.
2. Vegye ki az akkumulátort (9), és vegye le a pólu-
sokról a védősapkákat.
3. Ezután kösse össze a piros kábelt a pozitív pólus-
sal (+), a fekete kábelt pedig a negatív pólussal (­).
Ehhez használja az M8x20­as méretű csavarokat
(9a), a peremes anyákat (9b) és a tartozékként
mellékelt 10­es kulcsnyílású villáskulcsot (B).
4. Helyezze vissza a védősapkáét mindkét pólusra.
5. Tolja vissza az akkumulátort (9) az áramfejlesztő-
be.
6. Helyezze vissza az akkumulátor tartóját, és csa-
varozza a helyére a két hatlapfejű csavarral a tar-
tozékként mellékelt 10­es kulcsnyílású villáskulcs
(B) segítségével.
9.3 Olaj betöltése (4, 5. ábra)
m Figyelem!
Az áramfejlesztőben kiszállításkor nincs motoro-
laj. Üzembe helyezés előtt ezért feltétlenül töltse
fel olajjal. A feltöltéshez használjon 10W30 olajat.
Megjegyzés:
Rendszeresen, minden egyes üzembe helyezés előtt
ellenőrizze az olajszintet. Ha túl alacsony az olajszint,
károsodhat a motor.
Az olaj figyelmeztető rendszert úgy terveztük, hogy el
lehessen kerülni a motor károsodását, ha kevés az olaj
a forgattyúsházban. Az olajra figyelmeztető rendszer
automatikusan leállítja a motort, mielőtt az olajszint a
forgattyúsházban a biztonsági jelölés alá süllyedne.
Ha az olaj figyelmeztető rendszer leállítja a motort,
akkor töltsön után motorolajat.
A készüléket csak azután lehet elindítani, hogy feltöl-
tötte motorolajjal.
1. Állítsa a készüléket sík és vízszintes felületre.
2. Húzza ki a gyújtáskulcsot (14) a gyújtáskapcsoló-
ból (14a).
3. Csavarja ki a nívópálcát (21).
4. Töltsön be motorolajat a nyíláson keresztül egy
olajbetöltő palack segítségével (nem tartozik a
szállított elemek közé). Ügyeljen a 110 ml­es max.
feltöltési mennyiségre. Óvatosan töltse be az ola-
jat a betöltőcsonk alsó éléig.
5. Törölje le a nívópálcát (21) egy tiszta, szálmentes
törlőkendővel.
6. Csavarja vissza a nívópálcát (21) ütközésig a be-
töltő csonkba.
7. Húzza ki a nívópálcát (21), és vízszintes állásban
olvassa le az olajszintet. Az olajszintnek az L (low)
és a H (high) jelölés közé kell esnie a nívópálcán
(21).
8. Ha az olajszint túl alacsony, ismételje meg a fo-
lyamatot.
9. Ezután csavarja vissza a helyére a nívópálcát
(21).
9.4 Üzemanyag betöltése (6. ábra)
m Figyelem!
Az áramfejlesztőben kiszállításkor nincs benzin.
Ezért üzembe helyezés előtt feltétlenül töltse fel
benzinnel. Ehhez használjon E10 szuperbenzint.
1. Csavarja le a tanksapkát (1).
2. Megfelelő tölcsér segítségével (nem tartozik a
szállított elemek közé) töltsön be legfeljebb 25 l
E10­es szuperbenzint az üzemanyagtartályba.
3. Ügyeljen rá, hogy ne töltse túl az üzemanyagtar-
tályt, és ne öntse mellé a benzint. Mindig használ-
jon üzemanyagszűrő­betétet. A kiömlött benzint
azonnal itassa fel, majd várjon, amíg a benzingő-
zök elpárolognak (tűzveszély).
4. Az üzemanyag betöltése közben figyelje a kémle-
lőablakot (2). A piros jelölés a kémlelőablakban (2)
jelzi a minimális töltöttségi szintet.
5. Csavarja vissza a helyére a tanksapkát (1).
www.scheppach.com HU | 85
