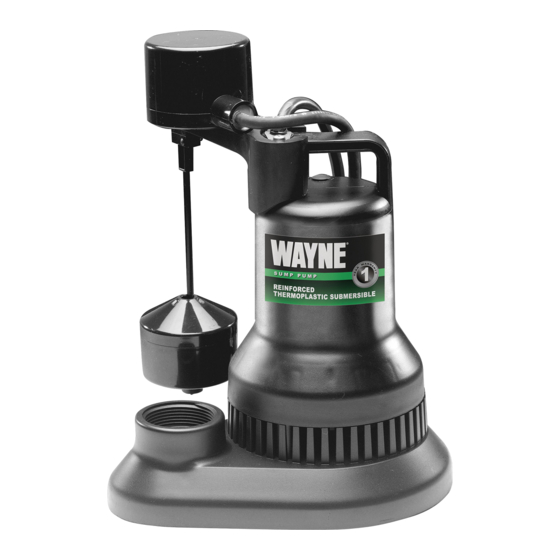

Wayne WSF50 Quick Start Manual

LIMITED WARRANTY
For one (1) year from date of purchase, WAYNE Water Systems ("WAYNE") will repair or replace, at its option, for the original purchaser any part or parts of its Sump Pumps or Water Pumps ("Product")
found upon examination by WAYNE to be defective in materials or workmanship. Please call WAYNE (800-237-0987) for instructions or see your dealer. Be prepared to provide the model number when
exercising this warranty. All transportation charges on Products or parts submitted for repair or replacement must be paid by purchaser.
This Limited Warranty does not cover Products which have been damaged as a result of accident, abuse, misuse, neglect, improper installation, improper maintenance, or failure to operate in
accordance with WAYNE's written instructions.
THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, FOR ONE (1) YEAR FROM
DATE OF PURCHASE. THIS IS THE EXCLUSIVE REMEDY AND ANY LIABILITY FOR ANY AND ALL INDIRECT OR CONSEQUENTIAL DAMAGES OR EXPENSES WHATSOEVER IS EXCLUDED.
Some states do not allow limitations on how long an implied warranty lasts, or do not allow the exclusions or limitations of incidental or consequential damages, so the above limitations might not apply
to you. This limited warranty gives you specific legal rights, and you may also have other legal rights which vary from state to state.
In no event, whether as a result of breach of contract warranty, tort (including negligence) or otherwise, shall WAYNE or its suppliers be liable for any special, consequential, incidental or penal damages
including, but not limited to loss of profit or revenues, loss of use of the products or any associated equipment, damage to associated equipment, cost of capital, cost of substitute products, facilities,
services or replacement power, downtime costs, or claims of buyer's customers for such damages.
You MUST retain your purchase receipt along with this form. In the event you need to exercise a warranty claim, you MUST send a copy of the purchase receipt along with the material or
correspondence. Please call WAYNE (800-237-0987) for return authorization and instructions.
DO NOT MAIL THIS FORM TO WAYNE. Use this form only to maintain your records.
MODEL NO._____________________ SERIAL NO._________________________ INSTALLATION DATE __________________________
ATTACH YOUR RECEIPT HERE
GARANTIE LIMITÉE
, WAYNE Water Systems ("WAYNE") vas réparer ou remplacer, à son option, pour l'acheteur originel n'importe quelle pièce ou pièces de
Pour uno an à compter de la date d'achat pour l'acheteur originel
ces Pompes De Puisard ou Pompes À Eau ("Produit") déterminées défectueuses, par WAYNE, en matière ou en fabrication. S'il vous plaît appeler WAYNE (800-237-0987) pour des instructions ou contacter
votre marchand. S'assurer d'avoir, à votre disposition, le numéro du modèle afin d'effectuer cette garantie. Les frais de transportation des Produits ou pièces soumis pour la réparation ou le remplacement
sont la responsabilité de l'acheteur.
Cette Garantie Limitée ne couvre pas les Produits qui se sont fait endommagés en résultat d'un accident, utilisation abusive, mauvais usage, négligence, l'installation incorrecte, entretien incorrect, ou manque
d'utilisation conformément aux instructions écrit de WAYNE.
IL N'EXISTE AUCUNE AUTRE GARANTIE OU AFFIRMATION. LES GARANTIES IMPLICITES, INCLUANT CELLES DE QUALITÉ MARCHANDE ET CONVENABLE À UN USAGE PARTICULIER, POUR
UN (1) AN DE LA DATE D'ACHAT. CECI EST LA REMÈDE EXCLUSIVE ET N'IMPORTE QUELLE RESPONSABILITÉ POUR N'IMPORTE QUEL ET TOUT DOMMAGES INDIRECTS OU DÉPENSES QUOI
QUE SE SOIT EST EXCLUS.
Certaines Provinces n'autorisent pas de limitations de durée pour les garanties implicites, ni l'exclusion ni la limitation des dommages fortuits ou indirects. Les limitations précédentes peuvent donc ne pas
s'appliquer. Cette garantie limitée donne, à l'acheteur, des droits légales précis, et vous pouvez avoir autres droits légales qui sont variable d'une Province ou d'un État à l'autre.
En aucun cas, soit par suite d'un rupture de contrat de garantie, acte dommageable (y compris la négligence) ou autrement, ni WAYNE ou ses fournisseurs seront responsables pour aucune dommage spéciale,
incidentel ou pénal, y compris, mais pas limité à la perte de profits ou recettes, la perte d'usage des produits ou n'importe quel équipement associé, dommage à l'équipement associé, coût de capital, coût de
produits remplaçants, aménagements, services ou abilité de remplaçement, coût de temps que le produit n'est pas en service, ou la réclamation des clients de l'acheteur pour ces dommages.
Vous DEVEZ garder votre recette d'achat avec ce bulletin. Il est NÉCESSAIRE d'envoyer une copie de la recette d'achat avec le matériel ou correspondance afin d'effectuer une réclamation de la garantie.
S'il vous plaît appeler WAYNE (800-237-0987) pour l'autorisation et instructions concernant le renvoi.
NE PAS ENVOYER, PAR LA POSTE, CE BULLETIN À WAYNE. Utiliser ce bulletin seulement pour vos archives.
Nº DU MODÈLE ____________________ Nº DE SÉRIE _____________________ DATE D'INSTALLATION ______________________
FIXER VOTRE FACTURE ICI
GARANTIA LIMITADA
Para uno (1) año, a partir de la fecha de compra al comprador original. Durante estos períodos la compañía Wayne Water Systems (Wayne) le reparará o reemplazará, según se decida, al comprador
original cualquier pieza o piezas de las bombas para sumideros o bombas de agua (Producto) que después de haber sido examinadas por Wayne se encuentren dañados debido al material o proceso
de fabricaión utilizados. Sírvase llamar a WAYNE (800-237-0987) para recibir instrucciones o comuníquese con la tienda donde compró el producto. Deberá suministrar el número del modelo y serie en
el momento de presentar un reclamo bajo esta garantía. El comprador será responsable por los gastos de flete de los productos o piezas enviados para ser reparados o reemplazados.
Esta garantía limitada no cubre los daños debido a accidentes, abusos, uso inadecuado, negligencia, instalación inadecuada, mantenimiento inadecuado, o funcionamiento sin seguir las instrucciones
suministradas por escrito por la compañía WAYNE.
NO HAY NINGUNA OTRA GARANTIA EXPRESA O IMPLISITA. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO AQUELLAS DE COMERCIALIZACIÓN E IDONEIDAD PARA UN PROPÓSITO ESPECÍFICO,
PARA UNO (1) AÑO DESDE LA FECHA DE COMPRA. ESTA ES LA UNICA GARANTIA Y CUALQUIER PERDIDA O RESPONSABILIDAD CIVIL, SEA DIRECTA O INDIRECTA COMO CONSECUENCIA
DE DAÑOS SON EXCLUIDAS.
Algunos estados no permiten límites en la duración de las garantías, o no permiten que se limiten o excluyan casos por daños por accidentes o consecuentes, en dichos casos los límites arriba enumerados
tal vez no apliquen para Ud. Esta garantía limitada le otorga a Ud. ciertos derechos que pueden variar de un estado a otro.
Bajo ninguna circunstyancia, aunque sea debido al incumplimiento del contrato de garantía, culpabilidad (in cluyendo negligencia) u otras causas,la compañía WAYNE o ninguno de sus surtidores serán
responsables legalmente por ningún fallo legal en su contra, incluyendo, pero no limitado apérdida de ganancias, pérdidas del uso del producto o piezas asociadas con el equipo, pérdidas de capital, gastos
para reemplazar los productos dañados, pérdidas por cierre de fábrica, servicios o pérdida de electricidad, o demandas persentadas por los clientes del comprador por dichos daños.
Ud. DEBE conservar el recibo como prueba de compra junto con esta garantía. En caso de que necesite presentar un reclamo de sus derechos bajo esta garantía, Ud DEBERA enviar una copia del recibo
de la tienda junto con el producto o correspondencia. Comuníquese con la compañía WAYNE (800-237-0987, sólo desde EE.UU) para recibir autorización e instrucciones de como enviar la mercancía.
NO ENVIE ESTOS DATOS A WAYNE. Conserve esto sólo como datos.
MODEL NO. _____________________ NO. DE SERIE ___________________ FECHA DE INSTALACION ____________________
GRAPE SU RECIBO DE COMPRA AQUI
4
www.waynepumps.com
Bomba sumergible para sumidero
Please read and save these instructions. This manual contains important Safety Warnings and Operating Instructions. You will
need to refer to it before attempting any installation or maintenance. Always keep this manual with the unit so that it will be easily
accessible. Failure to read and follow these warnings and instructions could result in property damage, serious injury or death.
Veuillez lire et conserver ces instructions. Ce manuel contient des instructions d'utilisation et des avertissements de sécurité importants.
Il faudra s'y reporter avant toute installation ou tout entretien. Toujours conserver ce manuel avec l'appareil pour qu'il soit facilement accessible.
Ne pas lire et suivre ces avertissements et ces instructions pourrait mener à des dommages à la propriété, à de graves blessures ou à la mort.
Sírvase leer y guardar estas instrucciones. Este manual contiene Advertencias de seguridad e Instrucciones de funcionamiento. Deberá consultar
el mismo antes de realizar cualquier instalación o mantenimiento. Siempre mantenga este manual con la unidad de forma de acceder al mismo
fácilmente. No leer ni respetar estas advertencias e instrucciones podría dar como resultado daño a la propiedad, lesiones graves o la muerte.
SPECIFICATIONS • SPÉCIFICATIONS • ESPECIFICACIONES
POWER SUPPLY REQUIREMENTS 120 V, 60 Hz
EXIGENCES D'ALIMENTATION DE COURANT 120 V, 60 Hz
REQUISITOS DE SUMINISTRO DE ENERGÍA 120 V, 60 Hz
MOTOR Single Phase, Dielectric Oil Filled
Monophase, rempli d'huile diélectrique
MOTEUR
Monofásico, lleno de aceite dieléctrico
MOTOR
HORSEPOWER / AMP RATINGS
HORSEPOWER / VALEURS EN AMPÈRES
1/2 HP / 9.5 A ..... (WSF50)
CLASIFICACIONES DE CABALLOS
DE FUERZA / AMPERIOS
LIQUID TEMPERATURE RANGE 40° F to 120° F
GAMME DE TEMPÉRATURE DU LIQUIDE 4,4 à 48,9 °C (40° à 120 °F)
RANGO DE TEMP. DEL LÍQUIDO
4 ºC a 48 ºC (40 °F a 120 °F)
CIRCUIT REQUIREMENTS 15 A (minimum)
EXIGENCES DE CIRCUIT 15 A (minimum)
REQUISITOS DEL CIRCUITO 15 A (minimum)
DIMENSIONS 11-1/2 in. high x 9-3/4 in. base
DIMENSIONS
29 cm de haut x 24,7 cm de base (11 1/2 x 9 3/4 po)
DIMENSIONES
29,2 cm (11-1/2 pulg.) de alto x 24,7 cm (9-3/4) pulg. de base
ON LEVEL (FACTORY SET) Approximately 7 in.
NIVEAU DE COUPE (REGLÉ À L'USINE) Environ 17,8 cm (7 po)
NIVEL DE ACTIVACIÓN (CONFIGURACIÓN DE Aproximadamente 17,8
FÁBRICA) cm (7 pulg.)
OFF LEVEL (FACTORY SET) Approximately 4 in.
NIVEAU DE DÉCOUPE (REGLÉ À L'USINE) Environ 10,2 cm (4 po)
NIVEL DE CORTE (CONFIGURACIÓN DE FÁBRICA) Aproximadamente 10,2
cm (4 pulg.)
CONSTRUCTION • CONSTRUCTION • CONSTRUCCIÓN
MOTOR HOUSING
Thermoplastic
BOITIER DU MOTEUR
Thermoplastique
CUBIERTA DEL
Termoplástico
MOTOR
VOLUTE Thermoplastic
VOLUTE
Thermoplastique
ESPIRAL
Termoplástico
IMPELLER Thermoplastic
IMPULSEUR
Thermoplastique
IMPULSOR
Termoplástico
SHAFT, ARBRE, EJE Stainless Steel, Acier inoxydable, Acero inoxidable
DISCHARGE,
1-1/2 in. NPT, 3,8 cm (1-1/2 po) NPT,
3,8 cm (1-1/2 pulg.) NPT
DÉCHARGE,
DESCARGA
© 2011, WAYNE/Scott Fetzer Company.
Submersible Sump Pump
Pompe de puisard submersible
WARRANTY & SERVICE PARTS SHEET
FEUILLET DE GARANTIE ET PIÈCES DE SERVICE
HOJA DE GARANTÍA Y PIEZAS DE REPUESTO
8
7
ON LEVEL
(APPROX. 7 IN.)
6
NIVEAU DE COUPE
(ENVIRON 17,8 CM)
NIVEL DE ACTIVACIÓN
(APROXIMADAMENTE 17,8 CM)
OFF LEVEL (APPROX. 4 IN.)
NIVEAU DE DÉCOUPE
(ENVIRON 10,2 CM)
NIVEL DE CORTE
(APROXIMADAMENTE
10 CM)
11 IN. DIAMETER MIN.
DIAMÈTRE MINIMAL DE LA CUVE DE 27, 94 cm (11 po)
DIÁMETRO MÍNIMO DE LA PILETA 27, 94 cm (11 pulg.)
1. GFCI GROUNDED 1. PRISE MISE À LA TERRE
OUTLET PROTÉGÉE PAR
DISJONCTEUR DE FUITE
À LA TERRE
2. PIGGY-BACK PLUG 2. FICHE SUPERPOSÉE
3. BASIN 3. CUVE
4. DISCHARGE PIPE 4. TUYAU DE DÉCHARGE
5. PUMP 5. POMPE
6. INLET 6. ENTRÉE
7. VENT PIPE 7. TUYAU DE VENTILATION
8. CHECK VALVE 8. CLAPET
9. GASKET/BASIN LID 9. COUVERCLE DE
LA CUVE/JOINT
D'ÉTANCHÉITÉ
10. POWER CORD PLUG 10. FICHE DE CORDON
D'ALIMENTATION
PERFORMANCE • PERFORMANCE • RENDIMIENTO
Model HP Discharge Head
0 ft
Modéle CH Tête de décharge
0 m
Modelo HP Cabeza de descarga
Gal / hr 2900
WSF50 1/2
L / hr 10.978 10.221
www.waynepumps.com
10
1
9
2
3
4
5
1. TOMACORRIENTE GFCI
CONECTADO A TIERRA
2. ENCHUFE EN SERIE
3. PILETA
4. TUBERÍA DE DESCARGA
5. BOMBA
6. ENTRADA
7. TUBERÍA DE
VENTILACIÓN
8. VÁLVULA DE
9. JUNTA/TAPA DE LA
PILETA
10.ENCHUFE DEL
CABLE DE CORIENTE
RETENCIÓN
5 ft 10 ft 15 ft 20 ft
1,5 m 3 m 4,5 m 6 m
2700 2200 1400 400
8.328 5.300 1.514
450200-001 9/11
