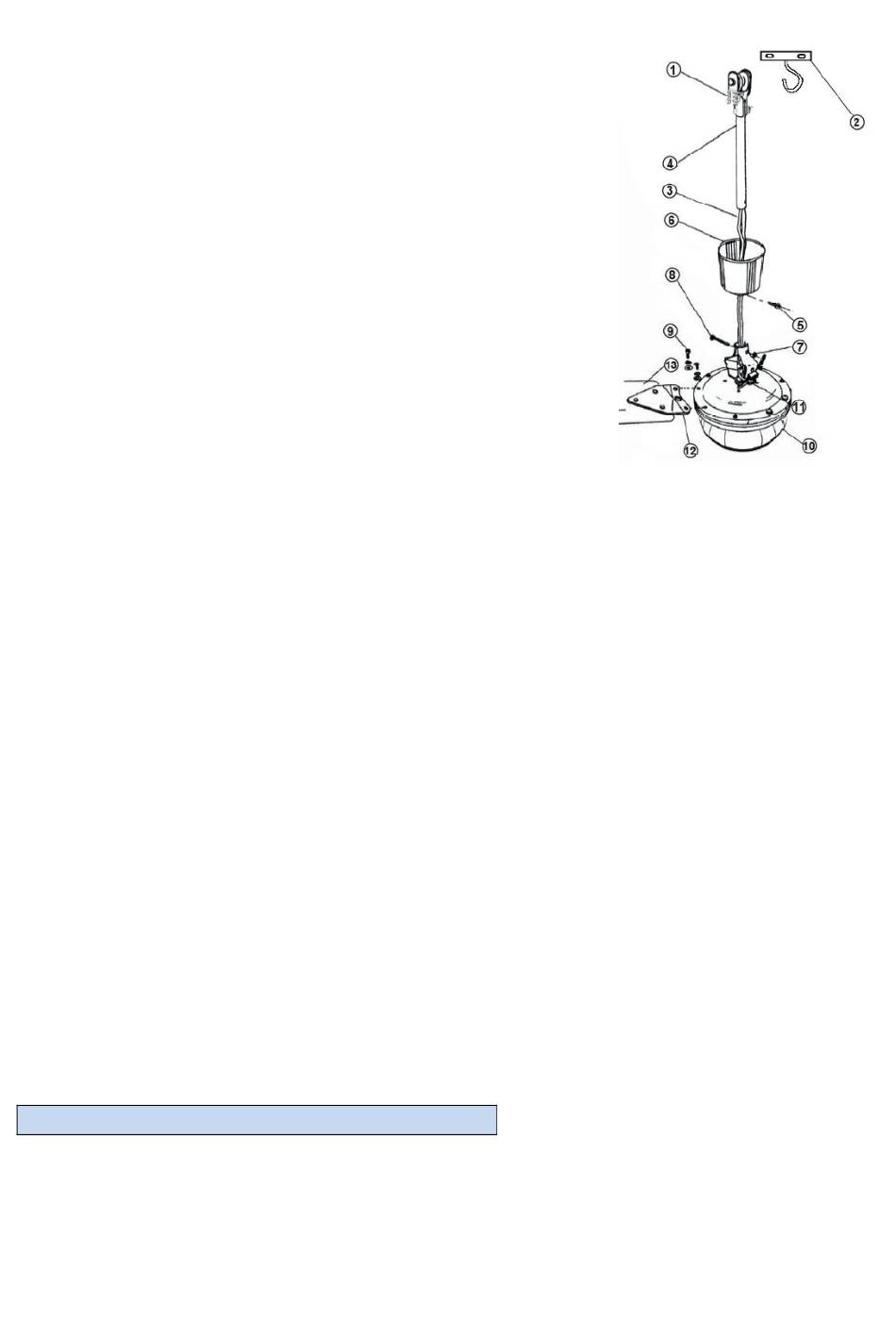

1. Morsettiera
2. Piastra di supporto
3. Gruppo cavi
4. Asta
5. Vite di fissaggio per piastra di supporto
6. Tappo superiore
7. Copiglia
8. Perno
9. Viti e rondelle per fissaggio pala
10. Vetro
11. Motore
12. Supporto pala
13. Pala
ASSEMBLAGGIO:
1. Fissare la piastra di montaggio al soffitto (2): applicare i fori, facendo
attenzione a non danneggiare eventuali tubazioni all'interno della parete
(verificare innanzitutto se ci sono tubi di acqua o gas, o fili elettrici incorporati
nella parete); utilizzare dadi e viti di espansione con le rondelle per fissare la
piastra. Assicurarsi che la piastra sia saldamente agganciata, quindi applicare
un peso alla piastra 4 volte superiore a quello delle pale e verificare che essa rimanga perfettamente fissata alla base.
2. Inserire l'asta verso il basso attraverso il tappo superiore (6) e inserire i cavi elettrici attraverso l'albero cavo. I fili sono
inseriti dal basso verso l'alto.
3. Inserire l'estremità inferiore dell'asta nel perno di supporto del motore, in modo che i fori siano coassiali e inserire il
perno di bloccaggio (8).
4. Posizionare la rondella sul perno e fissare il perno usando la copiglia (7) che deve essere completamente inserita e
quindi piegata in modo da impedire che il perno e la copiglia stessa scivolino via.
5. Fissare ulteriormente il supporto motore all'asta stringendo la vite di sicurezza.
6. Appendere temporaneamente il ventilatore al gancio sulla piastra di supporto. Effettuare i collegamenti elettrici come
spiegato nella sezione "Collegamenti elettrici" e quindi procedere al passo successivo.
7. Rimuovere il ventilatore dal gancio sulla piastra di supporto e mantenerlo alla giusta distanza per non
strappare/danneggiare i collegamenti elettrici. Verificare che i fili siano liberi e alloggiati nel modo corretto e
posizionare il tappo superiore vicino alla piastra di supporto. Stringere la vite correttamente.
8. Collegare il supporto alla pala usando le viti con rondelle e i dadi, stringendo adeguatamente. Per alcuni modelli, le
pale non sono reversibili, quindi fissare il supporto sul lato destro della pala. Per alcuni modelli i dadi non sono
necessari e pertanto non sono forniti.
9. Montare le pale sul motore, posizionandole nel modo corretto (prestare attenzione al lato della pala) e avvitare i
supporti con le viti e le rondelle in dotazione. Controllare che tutte le viti siano strette nel modo corretto, sia per motivi
di sicurezza, ma anche per evitare che il ventilatore oscilli eccessivamente durante il funzionamento.
10. Alcuni ventilatori possono essere forniti con una lampadina. La lampada posta sotto il motore può essere assemblata
e collegata in anticipo, oppure verrà fornita in un kit per il collegamento e il montaggio. In questo caso, avvitare
semplicemente la lampadina (non inclusa) corrispondente ai dettagli specifici riportati sulla targhetta. Max 60W,
portalampada E27.

COLLEGAMENTI ELETTRICI

Di seguito la legenda dei cavi per i collegamenti elettrici:
•
Cavo NERO
•
Cavo BIANCO
•
Cavo BLU
•
Cavo VERDE/GIALLO à MESSA A TERRA: corrispondente al simbolo.
à VENTILATORE: fase del motore.
à NEUTRO: neutro comune per motore e luce.
à LUCE: fase della lampada.
