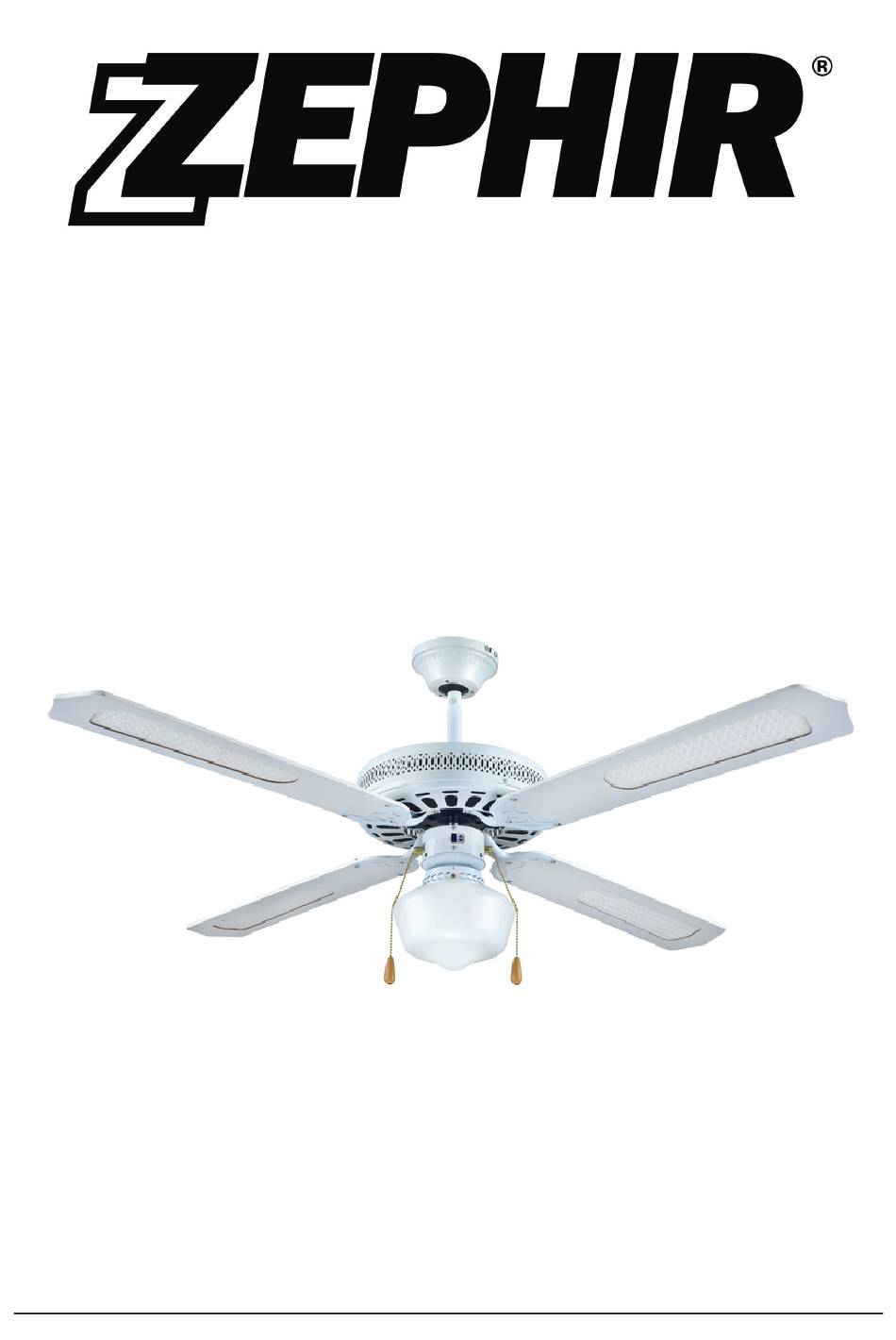

- Page 1 VENTILATORE A SOFFITTO MODELLO:ZFS9130B MANUALE D’ISTRUZIONI...
- Page 2 Vi ringraziamo per la fiducia accordata avendo scelto un prodotto ZEPHIR. Vi preghiamo di leggere attentamente le informazioni contenute in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio le caratteristiche di questo apparato. Nel caso sia necessario rivolgersi al Servizio d'Assistenza Tecnica ZEPHIR, indicate...
- Page 3 Leggere attentamente questo manuale d’istruzioni poichè all’interno vi sono importanti informazioni sulla sicurezza, l’uso e la manutenzione dell’elettrodomestico. Conservare il manuale per consultazioni future. PRECAUZIONI Quando si utilizzano apparecchi elettrici, devono essere sempre rispettate le precauzioni di sicurezza fondamentali, tra cui le seguenti: •...
- Page 4 • urante l’installazione assicurarsi che la distanza minima tra il pavimento e le pale, una volta agganciato il ventilatore a soffitto, sia di almeno 2,3m. • on tentare mai di fermare le pale del ventilatore quando è in funzione. • utti i cablaggi devono essere conformi al codice elettrico nazionale e alle norme vigenti in materia.
- Page 5 • a sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficace impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. • on mettere oggetti pesanti sui cavi o fonti di calore vicini ad essi. I cavi potrebbero danneggiarsi. •...
- Page 6 • rima di inserire le pale del ventilatore disinserire il cavo di alimentazione e lasciarlo disinserito finché l’istallazione non sarà completata. • a struttura di supporto deve essere montata in modo sicuro, capace di Sopportare un peso di 15 chilogrammi. Sono consigliate solo strutture in metallo.
- Page 7 2. Inserire l'asta verso il basso attraverso il tappo superiore e inserire i cavi elettrici attraverso l'albero cavo. I fili sono inseriti dal basso verso l'alto. (Vedi fig.2) 3. Inserire l'estremità inferiore dell'asta nel perno di supporto del motore, in modo che i fori siano coassiali e inserire il perno di blocco.
-
Page 8: Collegamenti Elettrici
COLLEGAMENTI ELETTRICI Di seguito la legenda dei cavi per i collegamenti elettrici: • Cavo NERO à VENTOLA: fase del motore. • Cavo BIANCO àNEUTRO: neutro comune per motore e luce. • Cavo BLU à LUCE: fase della lampada. • Cavo VERDE/GIALLO àMESSA A TERRA: corrispondente al simbolo. Il collegamento al soffitto deve essere eseguito secondo lo schema in basso: GUIDA ALL‘USO 1. - Page 9 Please READ all the instruction within this manual and RETAIN for future reference. WARNINGS When using electrical appliances, basic safety precautions should always be followed, including the following: • he appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
- Page 10 • ever attempt to stop the fan blades when it is in operation • ll wiring must be in accordance with the National Electric Code and local electrical codes. Electrical installation should be performed by a qualified licensed electrician. • o not operate reversing switch while fan blades are in motion.
- Page 11 • o not make modifications of any kind to this appliance. • o not expose this appliance to the weather (rain, sun, etc.) • his appliance is for HOUSEHOLD USE ONLY. • nstall the appliance at an adequate distance from walls and other objects,etc. •...
-
Page 12: Installing The Fan
• he use of any electrical appliance calls for the awareness of some basic rules, such as: Do not touch the device with wet or damp hands or feet Do not leave the appliance exposed to atmospheric agents. • ever attach the fan to a power point, but to the ceiling itself. •... -
Page 13: Electrical Connection
3. Insert the lower end of the rod into the motor support pin,so that the holes are coaxial and insert locking pin. Place the washer on the pin and secure the pin using the cotter pin which must be fully inserted and then bent so as to prevent both the pin and cotter pin from slipping off. -
Page 14: Care And Cleaning
• GREEN / YELLOW wire: Grounding, corresponding to the symbol Connect the wires to the fan and those coming from the ceiling with the supplied terminal block according to the wiring diagrams provided below: HOW TO USE 4. Turn on power and check operation of fan. The pull chain controls the fan as follows: One pull-high speed; two pulls- medium speed;... - Page 15 Westim S.p.A. Certificato di garanzia Validità Esistono due garanzie, una stabilita dalla Legge e l’altra facoltativa: 1) Garanzia Legale Come stabilito dal Decreto Legislativo N.24 del 02/02/2002, la garanzia al cliente (consumatore finale) deve essere garantita DAL RIVENDITORE per un periodo di 24 mesi, a partire dalla data di acquisto.
- Page 16 )danni dovuti a fulmini, inondazioni, incendi ,atti di guerra, sommosse; h) danni dovuti al trasporto; 4. Le apparecchiature installate devono essere agevolmente raggiungibili dal tecnico autorizzato Zephir. In caso di difficoltà di accesso, si deve preventivamente avvertire e si deve rendere l’accessibilità priva di I costi derivanti dal rendere sicuro l’accesso ai prodotti non possono essere...
- Page 17 Italiano Trattamento del dispositivo elettrico od elettronico a fine vita (Applicabile in tutti i paesi dell'Unione Europea e in quelli consistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici.
