Summary of Contents for Zephir ZFS8120

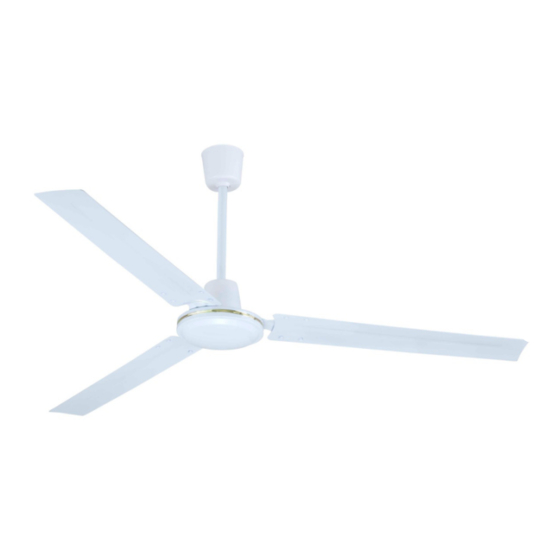

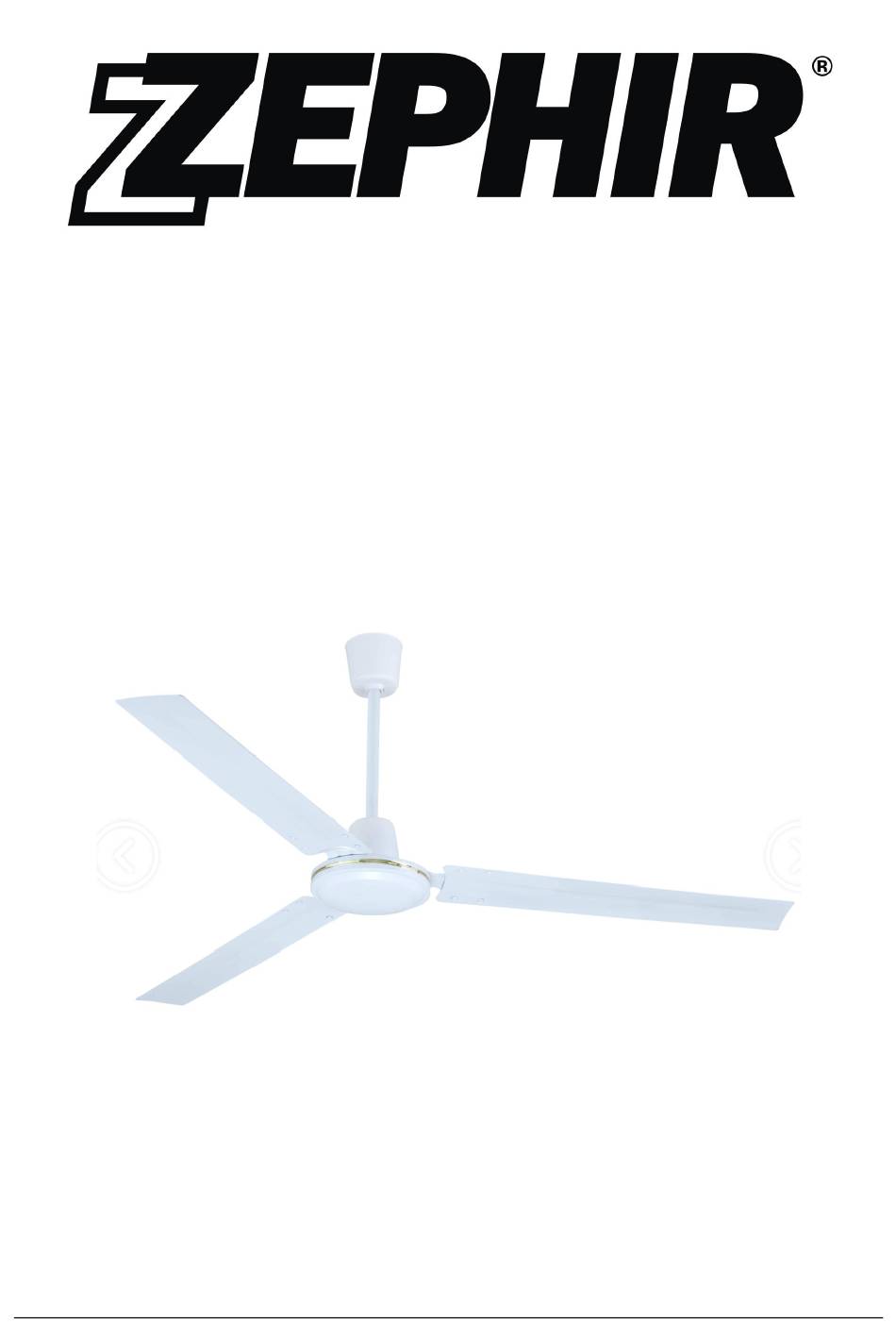

- Page 1 VENTILATORE A SOFFITTO MODELLO: ZFS8120 MANUALE D’ISTRUZIONI...
- Page 2 Vi ringraziamo per la fiducia accordata avendo scelto un prodotto ZEPHIR. Vi preghiamo di leggere attentamente le informazioni contenute in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio le caratteristiche di questo apparato. Nel caso sia necessario rivolgersi al Servizio d'Assistenza Tecnica ZEPHIR, indicate...
- Page 3 Leggere attentamente questo manuale d’istruzioni poichè all’interno vi sono importanti informazioni sulla sicurezza, l’uso e la manutenzione dell’elettrodomestico. Conservare il manuale per consultazioni future. PRECAUZIONI Quando si utilizzano apparecchi elettrici, devono essere sempre rispettate le precauzioni di sicurezza fondamentali, tra cui le seguenti: •...
- Page 4 • urante l’installazione assicurarsi che la distanza minima tra il pavimento e le pale, una volta agganciato il ventilatore a soffitto, sia di almeno 2,3m. • on tentare mai di fermare le pale del ventilatore quando è in funzione. • utti i cablaggi devono essere conformi al codice elettrico nazionale e alle norme vigenti in materia.
- Page 5 • a sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficace impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. • on mettere oggetti pesanti sui cavi o fonti di calore vicini ad essi. I cavi potrebbero danneggiarsi. •...
- Page 6 • rima di inserire le pale del ventilatore disinserire il cavo di alimentazione e lasciarlo disinserito finché l’istallazione non sarà completata. • a struttura di supporto deve essere montata in modo sicuro, capace di Sopportare un peso di 15 chilogrammi. Sono consigliate solo strutture in metallo.
-
Page 7: Collegamenti Elettrici
1. Morsettiera 2. Piastra di supporto 3. Gruppo cavi 4. Asta 5. Vite di fissaggio per piastra di supporto 6. Tappo superiore 7. Copiglia 8. Perno 9. Viti e rondelle per fissaggio pala 10. Vetro 11. Motore 12. Supporto pala 13. -
Page 8: Guida All'uso
• Cavo NERO à VENTILATORE: fase del motore. • Cavo BIANCO à NEUTRO: neutro comune per motore e luce. • Cavo BLU à LUCE: fase della lampada. • Cavo VERDE/GIALLO à MESSA A TERRA: corrispondente al simbolo. Il collegamento al soffitto deve essere eseguito secondo lo schema in basso: GUIDA ALL‘USO Il ventilatore è... - Page 9 • È importante mantenere le prese d'aria del motore prive di polvere e lanugine. tipo Ventilatore modello ZFS8120 Portata massima d'aria 125.14 m3/min Potenza Assorbita del ventilatore 51.55 Valori di esercizio 2.43...
- Page 10 • isconnect fan before cleaning. • o not operate in the presence of explosive and/or flammable fumes. • o not place fan or any parts near an open flame, cooking or other heating appliances. • o not operate any appliance with a damaged cord or plug, after the appliance malfunctions or has been dropped or damaged in any manner.
- Page 11 • leaning and user maintenance shall not be made by children unless they are older than 8 and supervised. Keep the appliance and its cord out of reach of children less than 8 years. • fter removing the packing materials, check the integrity of the appliance; If you are unsure, do not use it and ask for qualified professional help.
- Page 12 • he appliance must be connected to an efficient earthing system in accordance with applicable electrical safety standards. If in doubt, ask a qualified electrician for checking. • witch off the power before connecting or repairing the fan. • he electrical power supply/socket to which the appliance is to beconnected must be able to provide the maximum electrical power required by the appliance.
-
Page 13: Installing The Fan
• his product is compliant to LVD Directive 2014/35/CE, EMC 2014/30/CE, RohS II 2011/65/CE and ERP 2009/125/CE. INSTALLING THE FAN 1. Terminal block 2. Support plate 3. Electrical wiring 4. Support rod 5. Screw to secure to cap to support plate 6. -
Page 14: Electrical Connection
corresponding to the specific details given on the nameplate and / or on the data plate near the socket. Max 60W, lamp holder E27. ELECTRICAL CONNECTION Carry out electrical connections according to the diagram shown and described below. • BLACK wire “LIVE,FAN”: motor phase •... - Page 15 Attention: before normal cleaning operations, turn the fan off, turn the fan lamp off (if present), and disconnect from mains power by turning off the isolating switch (pos. 0/OFF). • For cleaning, use a soft, slightly damp cloth; do not use abrasive or corrosive products. Be careful not to damage the equipment, blades, electrical connections, or impair the hardware.
- Page 16 )danni dovuti a fulmini, inondazioni, incendi ,atti di guerra, sommosse; h) danni dovuti al trasporto; 4. Le apparecchiature installate devono essere agevolmente raggiungibili dal tecnico autorizzato Zephir. In caso di difficoltà di accesso, si deve preventivamente avvertire e si deve rendere l’accessibilità priva di I costi derivanti dal rendere sicuro l’accesso ai prodotti non possono essere...
- Page 17 Trascorso il periodo di garanzia, la garanzia decade e le attività di assistenza tecnica verranno effettuate addebitando il costo delle parti sostituite e le spese di mano d’opera,di trasporto dei materiali e del personale,secondo le tariffe vigenti. www.westim.it E’ possibile visualizzare la lista dei C.A.T. (Centro Assistenza Tecnica) al sito nella sezione Assistenza, o altrimenti contattare la Audio e Video Center ai seguenti recapiti: 035315998...
- Page 18 Italiano Trattamento del dispositivo elettrico od elettronico a fine vita (Applicabile in tutti i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici.
