Multitastenerweiterung für SIP-Sprechstellen V3.0
D
Montage

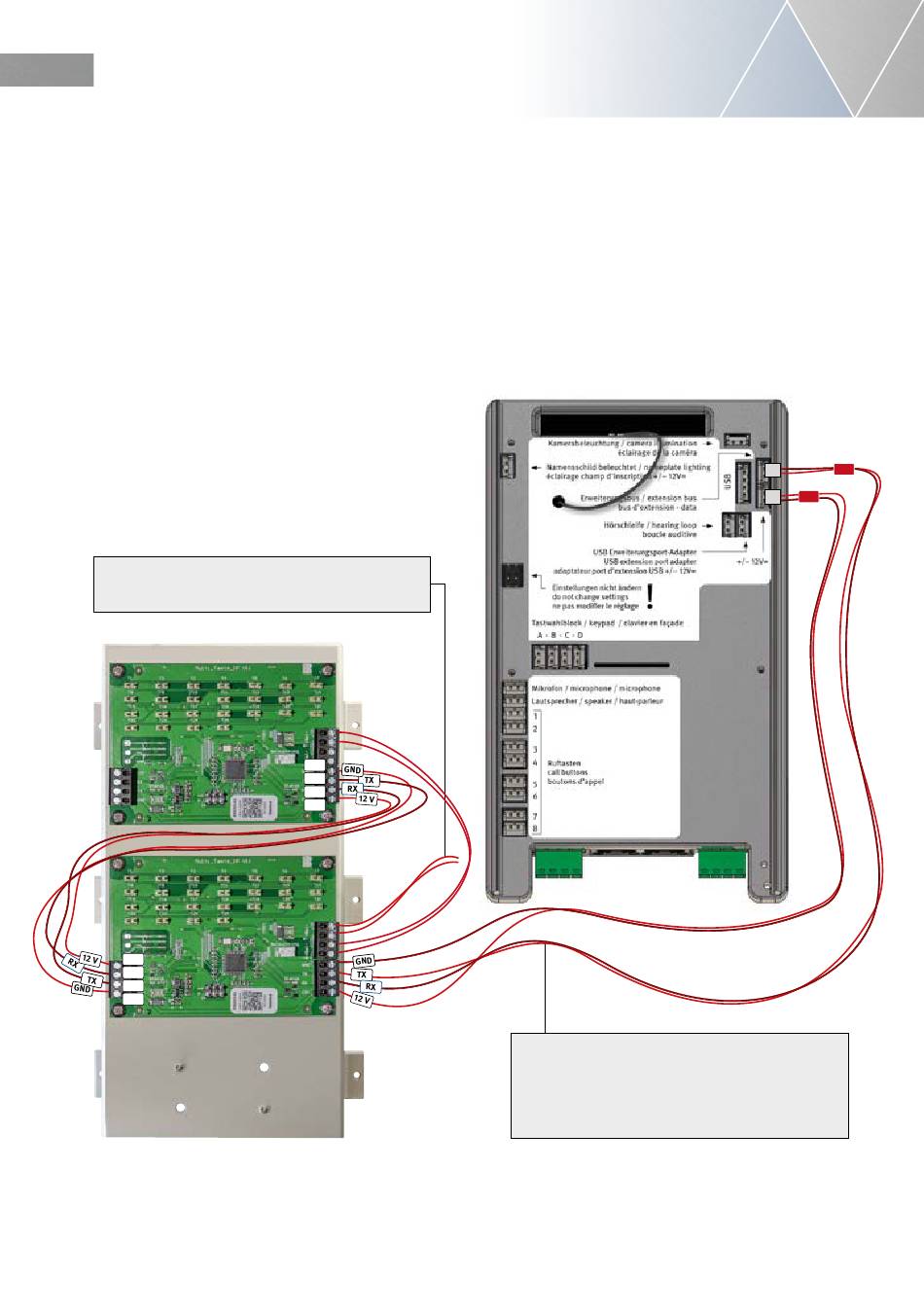

2.2. Multitastenanschlussplatine 40-0013B-IP mit Erweiterungsplatine 40-0009-IP
(bis 50 Ruftasten) mit passender Basiselektronik verbinden
(Leitungslänge und Anschlusshinweise ab Seite 7 beachten)
Lautsprecher und Mikrofon direkt mit der passenden Basiselektronik (20-0001B-IP/0014B-IP/0016B-IP)
verbinden. Anschlusskennung (blauer Ring = Lautsprecher, weißer Ring = Mikrofon) beachten
Zur Spannungsversorgung 15 Volt =/1,2 A
(Behnke Steckernetzteil, nur bei Beleuchtung der Behnke
Beschriftungsfelder und Behnke Tasten notwendig
12 V
RX
TX
GND
8
GND
TX
RX
12 V
Behnke-Bus (Adernpaar, paarig verdrillt) zur passenden
IP-Basis elektronik, max. Leitungslänge 2,5 m. Behnke-
Busanschlussleitung im Lieferumfang der 40-0013B-IP
enthalten. Bei Behnke-Busleitungslängen >40 cm siehe
diese Anleitung Seite 6.
Achtung: Busleitung Belegung beachten.
www.behnke-online.de
BUS
+12 V
