Configuration du poste SIP

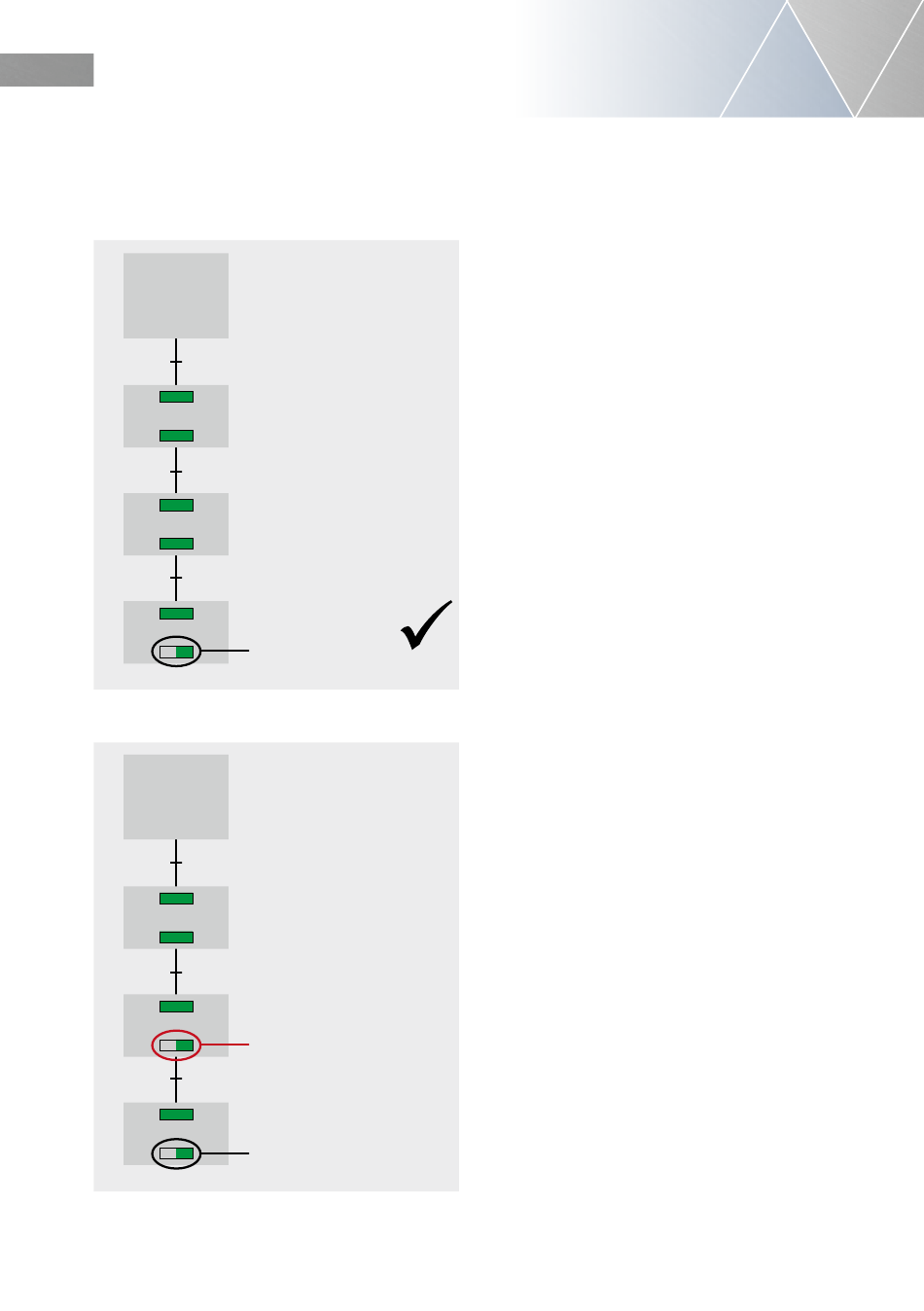

Affichage LED d'état en cas de fonctionnement normal
Behnke
Portier télé-
phonique IP
4
4
4
Behnke
Portier télé-
phonique IP
4
4
4
34
Appareil bus 1
Appareil bus 2
Appareil bus 3
Clignote - pas d'autre
appareil connecté
Appareil bus 1
Appareil bus 2
Clignote - problème de
communication
Appareil bus 3
Clignote - pas d'autre
appareil connecté
Longueur de câble
En règle générale pour l'interface d'extension
Behnke IP, la section minimale de 0,6 mm² et
la longueur maximale de câble de 50 m entre
deux appareils bus ou entre les appareils bus
et l'électronique de base Behnke IP doivent
être respectées. Attention : longueurs de câble
différentes entre l'électronique de base IP et le
premier composant raccordé au bus. Dépend
de l'électronique de base. Consulter le mode
d'emploi de l'électronique multi-touches.
(paires de fils torsadés par paires et blindés,
par exemple IYSTY ou AYSTY)
Nombre d'appareils bus
L'interface d'extension Behnke IP peut être
connectée à 6 appareils de manière standard.
Une extension permettant jusqu'à 28 partici-
pants est possible sous certaines conditions,
mais contacter d'abord notre service d'assis-
tance téléphonique.
Tableau des erreurs :
1. L'interface Web adaptative n'affiche pas les
modules d'extension connectés sur la page
d'accueil.
Vérifiez les points suivants :
a. LED d'état du participant au bus
b. la longueur et le type de câble entre les appa-
reils bus et l'électronique de base.
c. l'interruption du bus
2. L'interface Web adaptative affiche la zone de
configuration.
Les appels ne peuvent pas être déclenchés.
Vérifiez la connexion RX / TX.
(voir les instructions d'installation ci-dessus)
