Daewoo DLM Series User Manual

Daewoo DLM Series User Manual

Gasoline lawn mower
Hide thumbs Also See for DLM Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

DLM SERIES
Cortacesped a Gasolina/ Gasoline Lawn mower
MANUAL DE USUARIO/ USER'S MANUAL
www.daewoopowerproducts.com
Fabricado bajo licencia de Daewoo International Corporation, Korea/
Manufactured under license of Daewoo International Corporation, Korea

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DLM Series and is the answer not in the manual?

Questions and answers

Eugene
March 27, 2025

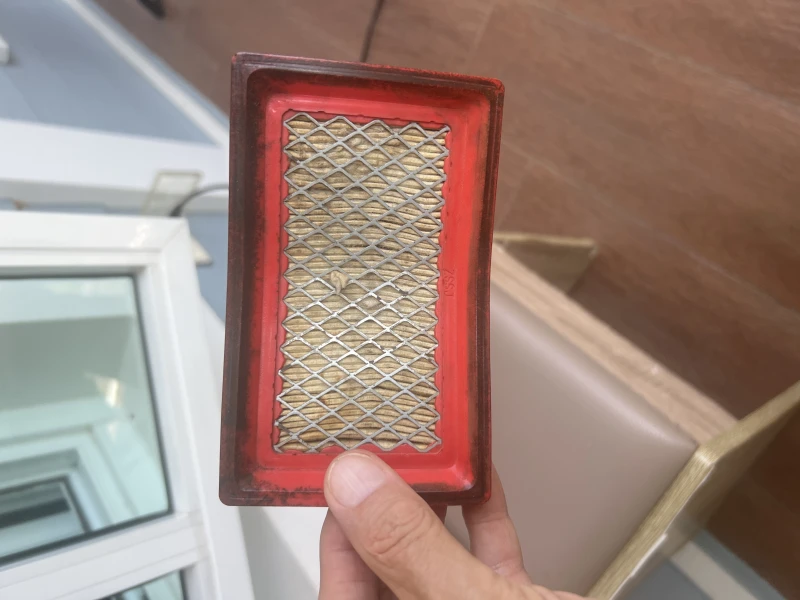

Replace air filter

User image 67e4fe700bb1f
0
1 comments:
Mr. Anderson
March 27, 2025

To replace the air filter in a Daewoo DLM Series:

1. Remove the air cleaner outside cover carefully to prevent dirt and debris from falling inside.
2. Separate the air filter (A) from the air filter housing (B).
3. Inspect the air filter. If it is dirty, clean it with warm water and mild soap, then allow it to dry thoroughly before reinstallation.
4. Install the air filter assembly back onto the carburetor and secure it properly.

Ensure the air filter is clean and properly fitted to maintain engine performance.

This answer is automatically generated

0
Eugene
June 19, 2025

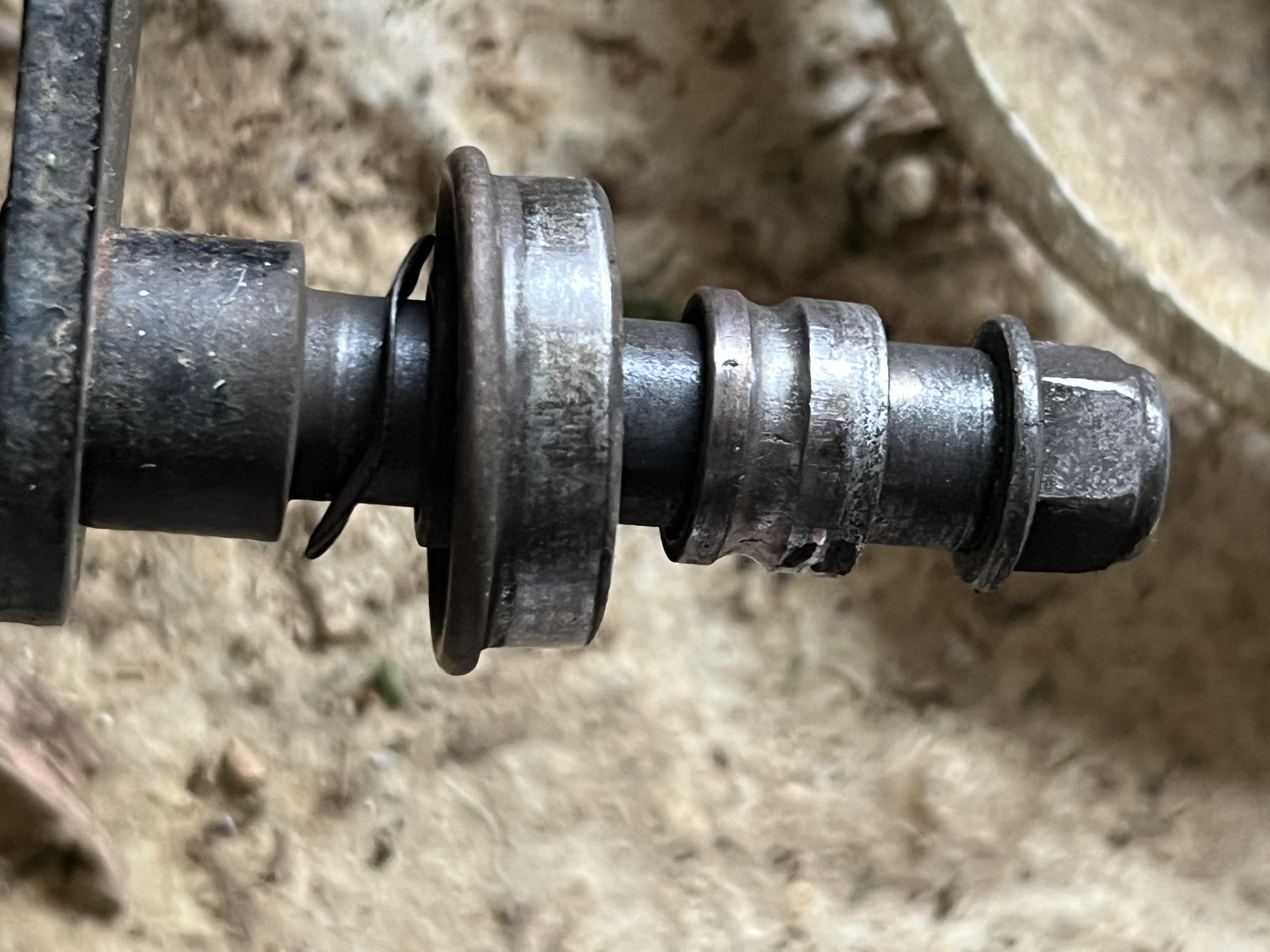

Front left wheel is broken, fell off and cannot repair or reinstall

User image 6853f04241ee4
0

Subscribe to Our Youtube Channel

Related Manuals for Daewoo DLM Series

Summary of Contents for Daewoo DLM Series

  • Page 1 DLM SERIES Cortacesped a Gasolina/ Gasoline Lawn mower MANUAL DE USUARIO/ USER'S MANUAL www.daewoopowerproducts.com Fabricado bajo licencia de Daewoo International Corporation, Korea/ Manufactured under license of Daewoo International Corporation, Korea...

  • Page 2: Table Of Contents

    INDEX 1. DESCRIPTION OF PRODUCT PARTS....................19 2. TECHNICAL SPECIFICATIONS ......................20 3. INTENDED USE ............................. 20 4. SAFETY INFORMATION ........................20 5. WARNING SYMBOLS ON THE MACHINE ................... 21 6. SAFETY INSTRUCTIONS ........................22 7. ASSEMBLY............................. 24 8. ADJUSTMENT ............................27 9.

  • Page 3: Description Of Product Parts

    1. DESCRIPTION OF PRODUCT PARTS 1. Drive lever (clutch lever) 2. Soft grip 3. Upper handle 4. Start/stop lever 5. Fixing knob with square neck blot 6. Lower handle 7. Grass box 8. Fuel tank cap 9. Primer 10. Front decorative cover 11.

  • Page 4: Technical Specifications

    2. TECHNICAL SPECIFICATIONS Model DLM4300HP DLM4300SP DLM4600HP DLM4600SP Hand push Self-propelled Hand push Self-propelled Drive type Egnine type DVO130 DVO130 DVO140 DVO140 Engine displacement 132 cm³ 132 cm³ 141 cm³ 141 cm³ Engine power 2.5 kw 2.5 kw 2.5 kw 2.5 kw Engine speed 2800 rpm...

  • Page 5: Warning Symbols On The Machine

    5. WARNING SYMBOLS ON THE MACHINE WARING- To reduce the risk of injury , user must read instruction manual. This symbol, before a safety comment, indicates a precaution, a warning or a danger. Ignoring this warning can lead to an accident for yourself or for others. To limit the risk of injury, fire or electrocution always apply the recommendations indicated.

  • Page 6: Safety Instructions

    Warning! The lawnmower exhaust gas contains toxic substances, Do not start or run engine indoors or in an enclosed area, even if windows and doors are open. Conforms to relevant safety standards Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist.
  • Page 7 6.For wheeled rotary machines, mow across the face of slopes, never up anddown; 7.Exercise extreme caution when changing direction on slopes; 8.Do not mow excessively steep slopes; 9.Use extreme caution when reversing or pulling the lawnmower towards you;10.Stop the blade(s) if the lawnmower has to be tilted for transportation when crossing surfaces other than grass, and when transporting the lawnmower toand from the area to be mowed;...

  • Page 8: Assembly

    7. ASSEMBLY Assembling the handle 1. Fasten the lower handle toThe device by using two bolts andtwo small knobs on each side as shown in Fig 2. 46cm cutting witch has one knob on each side) Fig 2 2.Unfold the upper handle and fix it to lower handleby using the big knobs and the blots on each sideas shown in Fig3 NOTE: Make sure the rope guide is on the right...
  • Page 9 NOTE: When use side discharge function. First need remove the grass Bag and plug the mulching plug. 1. Lift the side discharge cover with One hand and hook in the side dischargeDuct with the other hand. 2. Release the side discharge cover tosecure the duct in position. Fig 11 Assembling the cup holder (optional) As shown in Fig 13...
  • Page 10 Wipe away any spilt oil.) 4. Align the ribs of the cap with the groove of the filler neck. then rotate 1/4 turn to secure it. Filling with engine fuel As shown in Fig 15 CAUTION! Always use clean, fresh unleaded petrol. Purchase fuel in quantities that can be used within 30 days.

  • Page 11: Adjustment

    8. ADJUSTMENT Setting the cutting height As shown in Fig 17 Fig 17 CAUTION! Adjust the cutting height only when the engine is switch off the spark plug Boot has been pulled. The cutting height is centrally adjusted with Cutting height adjusting handle. Different cutting Heights can be selected.

  • Page 12: Operation

    9. OPERATION Start and stop the engine WARNING: the blade begins to rotate as soon as the engine is started. NOTE: do not operate the machine in enclosed or poorly Ventilated areas as the exhaust gas con- tains toxic substance. Keep hands , feet ,hair and clothing away from. All the moving parts of the machine .
  • Page 13 To clean a flooded engine NOTE: if the engine won't start after you have Operated the starter several times, the engine may be flood with excess fuel. Use following procedure to clear and start a flooded engine. 1.Release the engine start/stop lever to stopengine. 2.Remove the spark plug, dry it, and thenreinstall it.

  • Page 14: Storing And Maintenance

    clean the blade and the deck. 9. Do not remove grass debris in the mower casing or on the blade by hand orwith your feet. Instead use suitable tools such as a brush or broom. Emptying the grass bag As soon as grass clippings start to trail the lawn mower, it is time to empty the grass bag.
  • Page 15 Fig 22 Fig 23 WARNING！ Never run the engine without the air filter element installed. 1. Remove the air cleaner outside cover (A). Be carefulto prevent dirt and debris from falling into the aircleaner assembly. 2. Separate the Air Filter (A) from the Air Filter Housing (B). 3.Inspect the air filter.
  • Page 16 WARNING! If the blade is cracked or damaged replace it with a new one WARNING! Don't hold the blade by hand directly. NOTE! Maintain the sharpness of the blade when cutting grass. If the blade has worn excessively and become pitted and blunt, it should be replaced or sharpened. The sharpness of the blade will affect the performance of the lawnmower.

  • Page 17: Troubleshooting

    oil from a warm engine and refill with fresh oil4.Clean the cooling fins of the cylinder and the housing 5.Be sure to clean the entire machine to protect the paint.6.Store the machine in a well-ventilated place. Maintenance Schedule Performing routine maintenance correctly on your lawnmower will ensure you get years of trouble free use.
  • Page 18 Fault/malfunction Remedy Cause Check screws Screws a re loose Loud while running , machine Check blade fasteners Blade fasteners are loose vibrates heavily Replace blade Blade is unbalanced Press start/stop lever Start/stop lever not pressed Engine does Replace spark plug Spark plug is defective not start Does the cutting blade is...

  • Page 19: Warranty

    WARRANTY CARD Product model Date of sale Company Serial number Client's signature Username The product is in good conditions and fully complete. Read and agree the terms of the warranty. GUARANTEE The warranty period starts from the date of sale of the products and covers 2 years for all power products. During the warranty period, free failures caused due to the use of poor-quality materials in the production and manufacturer workmanship admitted fault are removed.

  • Page 20: Descripción De Las Partes Del Producto

    1. DESCRIPCIÓN DE LAS PARTES DEL PRODUCTO Como se muestra en la Fig 1 1. Palanca de transmisión (palanca del embrague) 2. Agarre suave 3. Mango superior 4. Palanca de inicio / parada 5. Perilla de fijación con perno de cuello cuadrado 6.

  • Page 21: Especificaciones Técnicas

    2. ESPECIFICACIONES TÉCNICAS Modelo DLM4300HP DLM4300SP DLM4600HP DLM4600SP Tipo de unidad Empuje manual Autopropulsado Empuje manual Autopropulsado Tipo de motor DVO130 DV130 DVO140 DVO140 Desplazamiento del motor 132 cm³ 132 cm³ 141 cm³ 141 cm³ Potencia del motor 1.3 kw 1.3 kw 2.5 kw 2.5 kw...
  • Page 22 Los símbolos se utilizan en este manual para atraer su atención a posibles riesgos. Los símbolos de seguridad y las explicaciones que los acompañan deben ser perfectamente entendidos. La adver- tencia en sí mismos no previene los riesgos y no puede sustituir a los métodos adecuados para evitar accidentes.
  • Page 23 ¡Advertencia! El gas de escape del cortacésped contiene sustancias tóxicas. No arranque ni haga funcionar el motor en interiores ni en un área cerrada, incluso si las ventanas y las puertas están abiertas. Cumple con los estándares de seguridad relevantes Los productos eléctricos usados no se deben tirar con la basura doméstica.
  • Page 24 3. Evite operar el equipo en pasto húmedo, donde sea factible; 4. Siempre asegúrate la posición en las pendientes; 5. Camine,nunca corra; 6. Para las máquinas rotatorias con ruedas, corte en la cara de las pendientes, nunca hacia arriba y hacia abajo;...

  • Page 25: Montaje

    6. Reemplace las piezas gastadas o dañadas por seguridad; 7. Si el tanque de combustible tiene que ser drenado, esto debe hacerse al aire libre. 5. MONTAJE Ensamblar el mango 1. Asegure la manija inferior al dispositivo con dos pernos y dos pequeñas perillas en cada lado como se muestra en la Fig 2.
  • Page 26 Montaje del conducto de descarga lateral Como se muestra en la Fig. 11 NOTA: cuando se usa la función de descarga lateral. Primero necesita quitar la bolsa de hierba y tapar el tapón de cobertura. 1. Levante la tapa de descarga lateral con una mano y enganche en el conducto de descarga lateral con la otra mano.
  • Page 27 NOTA: Para verificar el nivel de aceite del motor, detenga el motor y coloque el cortacésped en una superficie nivelada 1. Retire la varilla medidora de llenado de aceite y limpie el aceite con un paño limpio. 2. Inserte la varilla en el cuello de llenado de aceite, 3.

  • Page 28: Ajuste

    6. AJUSTE Ajuste de la altura de corte Como se muestra en la Fig. 17 ¡PRECAUCIÓN! Ajuste la altura de corte solo cuando el motor se apaga y la bujía ha sido extraída. La altura de corte se ajusta de forma central con el mango de ajuste de altura de corte.
  • Page 29 superior con una mano. Y coloque la otra mano en el mango de arranque. 3. Tire de la palanca de arranque hasta que sienta una resistencia y luego arranque el motor con un tirón brusco. NOTA: Si el motor no arranca después de tres impulsos, repita el proceso.
  • Page 30 Corte de césped ADVERTENCIA: Siempre respete los procedimientos de seguridad más estrictos al usar el cortacés- ped. Lea atentamente las instrucciones de seguridad de este manual antes de usar el cortacésped. ADVERTENCIA: Nunca abra el colgajo de expulsión cuando la bolsa de hierba se haya separado (para vaciarla) y el motor todavía esté...

  • Page 31: Almacenamiento Y Mantenimiento

    NOTA: Si se atrapa algún residuo de hierba en el conducto de descarga, límpielo con un cepillo. No quite los restos de hierba en la carcasa del cortacésped o en la cuchilla con la mano o con los pies. En su lugar, use herramientas adecuadas, como un cepillo o una escoba. Para garantizar que la hierba cortada se pueda recoger en la bolsa de hierba, la abertura de descarga y el interior de la carcasa del cortacésped deben estar libres de obstrucciones.
  • Page 32 Nota: No use aire a presión o solventes para limpiar el filtro. El aire presurizado puede dañarlo y los solventes disolverán el mismo. Cambiando el aceite del motor Incline la cortadora de césped hacia la llenadora de aceite, tenga un recipiente listo para atrapar el aceite y retire la varilla de nivel.
  • Page 33 Coloque una cuchilla nueva o vuelva a afilar la cuchilla, ubique la cuchilla en los dos clavos en el ala de la cuchilla y luego vuelva a colocar la arandela y los pernos. Asegúrese de que la cuchilla esté correctamente ubicada, y luego apriete firmemente el perno.

  • Page 34: Solución De Problemas

    El aceite del motor debe cambiarse después de las últimas 8 horas. Transporte Vacíe el tanque de gasolina Siempre deje que el motor funcione hasta que haya agotado el resto de la gasolina en el tanque. Vacíe el aceite del motor caliente. Retire la cubierta de la bujía.
  • Page 35 Fallo / mal Remedio Causa funcionamiento Revisar los tornillos Los tornillos están sueltos Ruido mientras se ejecuta, la Verifique los sujetadores Los sujetadores de la cuchilla máquina vibra de la cuchilla están flojos fuertemente Cambiar la cuchilla Cuchilla desequilibrada Presione la palanca de Palanca de inicio / parada no El motor no inicio / parada...

  • Page 36: Garantía

    TARJETA DE GARANTÍA Modelo del producto Fecha de venta Empresa Número de Serie Firma del cliente Nombre de usuario El producto está en buenas condiciones y completo. Lea y acepte los términos de la garantía. GARANTÍA El período de garantía comienza desde la fecha de venta del producto y cubre 2 años para todos los productos. Durante el período de garantía se eliminan los fallos causados por el uso de materiales de mala calidad en la producción y mano de obra cuya culpa sea admitida por el fabricante.
  • Page 37 Manufactured under license of Daewoo International Corporation, Korea...
