5.8.1

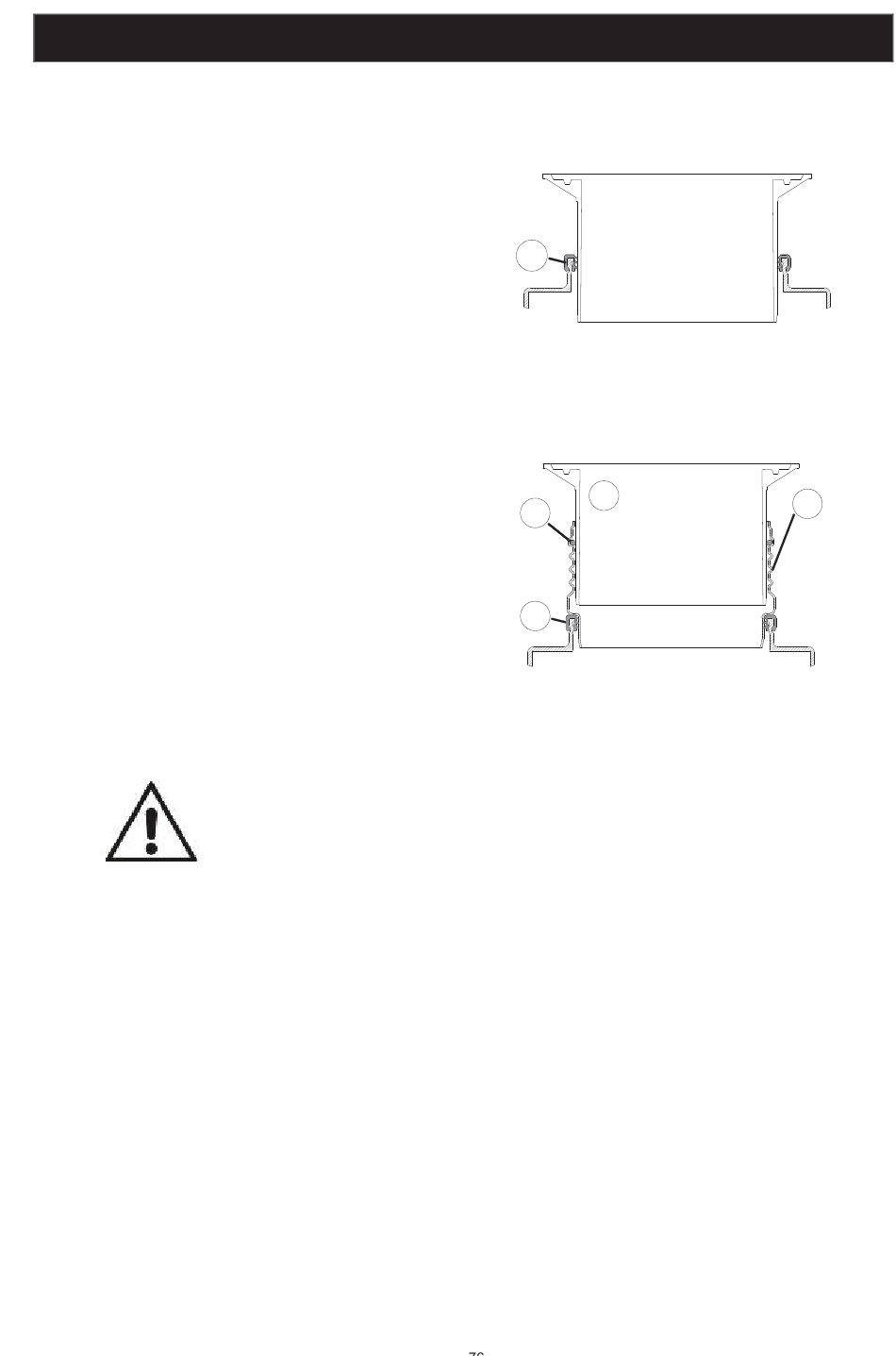

Montage Teleskop-Domschacht auf dem Tank

Der Teleskop-Domschacht ermöglicht ein stufenlo-
ses Anpassen der Anlage an gegebene Gelände-
oberflächen. Zur
Domschachtes auf der Anlage wird die Profildich-
tung ⑤ auf die Tanköffnung montiert. Die Profil-
dichtung (Material EPDM) des Schachtdoms wird
großzügig mit Schmierseife (keine Schmierstoffe
auf Mineralölbasis verwenden, da diese die Dich-
tung angreifen) eingerieben. Anschließend wird
das Teleskop ebenfalls eingefettet, eingeschoben
und an die Geländeoberfläche angeglichen.
5.8.2 Montage Zwischenstück und Teleskop-Domschacht
Die Profildichtung ⑤ wird auf die Tanköffnung
montiert und das Zwischenstück ④ bis zum An-
schlag eingeschoben. Vor dem Einschieben des
Zwischenstückes ist die Dichtung mit Schmierseife
einzuschmieren.
In das Zwischenstück wird die Dichtung ③ mon-
tiert und der Teleskopdomschacht ② eingescho-
ben.
5. Einbau und Montage
Montage des Teleskop-
Sofern die Verrohrung innerhalb der Anlage mit dem Teleskop kollidiert, ist
das Teleskop entsprechend zu kürzen.
5
2
3
5
12 /
4
