Anleitung für Einbau und Wartung GRAF MINIMAX®
DE
Filter Intern und Extern
>> Seite 1-8
Installation and maintenance instructions for
EN
Graf MINIMAX®-Filter internal and external
>> Page 9-16
Notice d'installation et d'entretien
FR
des filtres GRAF Minimax® internes et externes
>> Page 17-24
Instrucciones para la instalación y el montaje de
ES
GRAF MINIMAX® interno y externo
>> Página 25-32

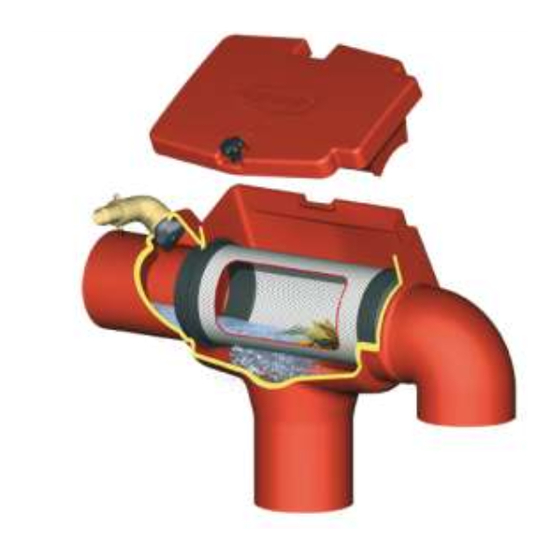

MINIMAX FILTER
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Graf MINIMAX Series
Summary of Contents for Graf MINIMAX Series
- Page 1 MINIMAX FILTER Anleitung für Einbau und Wartung GRAF MINIMAX® Filter Intern und Extern >> Seite 1-8 Installation and maintenance instructions for Graf MINIMAX®-Filter internal and external >> Page 9-16 Notice d’installation et d’entretien des filtres GRAF Minimax® internes et externes >>...
- Page 2 Otto Graf GmbH Kunststofferzeugnisse Carl-Zeiss-Str. 2-6 D-79331 Teningen Tel.: +49 7641 589-66 Fax: +49 7641 589-50 mail@graf.info www.graf-online.de...
-
Page 3: Table Of Contents
5.2.2 Anschlüsse legen der Installation zu erfolgen. 5.2.3 Einsetzen und Verfüllen 5.2.4 Teleskop montieren 5.2.5 Teleskop PKW befahrbar Fehlende Anleitungen können Sie unter www.graf.info downloaden INBETRIEBNAHME UND WARTUNG oder bei GRAF anfordern. Inbetriebnahme Wartung WIRKUNGSGRAD MONTAGE REINIGUNGSEINHEIT 1 / 32... -
Page 4: Allgemeine Hinweise
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die Gesamtanlage außer Betrieb zu setzen und gegen unbefugtes Wiedereinschalten zu sichern. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile kann dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus... - Page 5 ® Technische Daten MINIMAX -Filter intern Zulauf Ablauf Tank Siphon Fließrichtung 3 / 32...
-
Page 6: Technische Daten Minimax
® Technische Daten MINIMAX -Filter extern Zulauf Ablauf Zulauf Tank Tank Tank Fließrichtung 4 / 32... -
Page 7: Einbau Und Montage
Einbau und Montage ® MINIMAX -Filter intern MINIMAX-Filter intern ® MINIMAX -Filter Intern wird nebenstehender Abbildung gezeigt vorbereitet. Das Filtergehäuse wird über ein bauseits zu stellendes KG-Rohr mit dem beruhigten Zulauf- topf Ausbaupaket MINIMAX enthalten) Rohrlänge inkl. Muffe: Rohrlänge inkl. -
Page 8: Minimax ® -Filter Extern
Einbau und Montage ® MINIMAX -Filter extern 5.2.1 Baugrube Damit ausreichend Arbeitsraum vorhanden ist und der Filter gleichmäßig verdichtet werden kann, muss die Grundfläche der Baugrube die Filtermaße auf jeder Seite um ca. 300 mm überragen. Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein. -
Page 9: Teleskop Pkw Befahrbar
Einbau und Montage 5.2.5 Teleskop PKW befahrbar die PKW - Befahrbarkeit zu gewährleisten muss unter dem Teleskopkragen mit Magerbeton unterfüttert werden. Die anzufüllende Betonschicht muss mind. 20 cm breit und ca. 30 cm dick sein. Achtung: Unbedingt die Stahl – Gussabdeckung verwenden. Verkehrslasten von LKW sind nicht zulässig. - Page 10 GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1608 665-466...
- Page 11 MINIMAX -Filter external for any damage prior to installation COMMISSIONING AND SERVICE under all circumstances. Commissioning Service Missing instructions can be EFFICIENCY / PERFORMANCE downloaded on www.graf.info or MOUNTING OF CLEANING UNIT can be requested from GRAF. 9 / 32...
-
Page 12: General Notes
GRAF offers an extensive range of accessories, all of which are designed to match each other and which can be extended to form complete systems. The use of other accessories may lead to impediments to the system's functional capability, therefore invalidating liability for resulting damage. - Page 13 ® Technical data MINIMAX -Filter Internal Zulauf Inflow Outflow Ablauf Tank Siphon Fließrichtung Designed structure 11 / 32...
-
Page 14: Technical Data Minimax
® Technical data MINIMAX -Filter External Zulauf Inflow Ablauf Outflow Zulauf Inflow Tank Tank Tank Fließrichtung Designed structure 12 / 32... -
Page 15: Installation And Assembly
Installation and assembly ® MINIMAX -Filter internal MINIMAX-Filter intern MINIMAX-Filter internal ® The MINIMAX -Filter Internal is prepared as shown in the adjacent depiction. The filter housing is connected via the on site installed canalisation pipe to the stabilising inlet well (included in the Pipe length with bush: MINIMAX add on packet). - Page 16 Installation and assembly ® MINIMAX -Filter external 5.2.1 Excavation So that sufficient working room is available and the filter can be evenly embedded, the surface area of the excavation should exceed the filter dimensions on all sides by approximately 300 mm.
-
Page 17: Commissioning And Service
Installation and assembly 5.2.5 Telescope suitable for light traffic To ensure the function in areas traversed by light traffic, the telescope must be embedded around the collar with lean mixed concrete. The concrete encasement must be uninterrupted, 20 cm wide and approximately 30 cm deep. - Page 18 GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1608 665-466...
- Page 19 5.2.3 Mise en place et remplissage être téléchargées sur 5.2.4 Montage de la rehausse telescopique passage piétons www.graf.info ou être demandées 5.2.5 Rehausse télescopique passage véhicules (≤ 2T) auprès de la société GRAF. MISE EN SERVICE ET ENTRETIEN Mise en service Entretien RENDEMENT DU FILTRE...
-
Page 20: Généralités
à laver le linge. Celle-ci doit être branchée à partir d’une station de pilotage réglementaire (de type station de pilotage GRAF répondant aux normes européennes en vigueur) prévoyant en sécurité une disconnexion entre les deux réseaux et un trop-plein. -
Page 21: Filtre Minimax Externe Passage Véhicules (≤ 2T)
Installation Filtre Minimax Externe passage véhicules (≤ 2T): Possibilité de circuler sur la rehausse télescopique couleur noir avec couvercle en fonte pour les véhicules de la catégorie B d’un poids inférieur ou égal à 2 tonnes. ... -
Page 22: Specification Techniques: Filtre Minimax Externe
Spécification techniques: Filtre Minimax externe Entrée Zulauf Sortie Ablauf Entrée Zulauf Tank Tank Tank Cuve Cuve Entrée Cuve Sens de l’écoulement Fließrichtung 20 / 32... -
Page 23: Installation Et Montage
Installation et montage Filtre Minimax interne Filtre minimax interne MINIMAX-Filter intern Avant son installation, le filtre Minimax interne doit être préparé comme le montre le schéma ci- contre. Le tuyau anti-remous en PVC DN 100 (fournis) reliant le filtre au manchon percé ou au... -
Page 24: Filtre Minimax Externe
Installation et montage Filtre Minimax externe 5.2.1 Excavation Pour une bonne mise en place du filtre, prévoir une excavation minimum de 30 cm tout autour du filtre. Ne pas placer le filtre au pied d’une pente ou d’un talus : le terrain doit être plan. -
Page 25: Rehausse Télescopique Passage Véhicules (≤ 2T)
Installation et montage 5.2.5 Rehausse télescopique passage véhicules (≤ 2T) Installer la rehausse comme indiqué dans le § 5.2.4. Dans le cas ou des voitures circulent au-dessus du filtre Minimax externe, il est impératif d’installer une dalle de répartition en béton maigre autour de la rehausse, au minimum sur une largeur de 20 cm et une hauteur de 30 cm (voir schéma 5.2.4). -
Page 26: Rendement Du Filtre
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1608 665-466... - Page 27 Obligación de señalización derechos de garantía. Para todos los artículos complementarios CONDICIONES DE MONTAJE adquiridos a través de GRAF, se Minimax filtro interno suministran instrucciones de Minimax filtro externo transitable por peatones montaje adjuntos a los embalajes de Minimax filtro externo transitable por vehículos...
-
Page 28: Indicaciones Generales
La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí y que pueden ampliarse para formar sistemas completos. La utilización de otros accesorios puede provocar la pérdida de funcionalidad de la instalación, de modo que el fabricante no asume la responsabilidad de los... -
Page 29: Datos Técnicos Minimax Filtro Interno
Datos técnicos MINIMAX filtro interno Entrada Salida Zulauf Ablauf Tanque Tank Sifón Siphon Fließrichtung Dirección de flujo 27 / 32... -
Page 30: Datos Técnicos Minimax Filtro Externo
Datos técnicos MINIMAX filtro externo Entrada Salida Zulauf Ablauf Zulauf Entrada Tank Tank Tank Tanque Tanque Tanque Fließrichtung Dirección de flujo 28 / 32... -
Page 31: Instalación Y Montaje
Instalación y montaje MINIMAX filtro interno MINIMAX filtro interno MINIMAX-Filter intern El filtro MINIMAX filtro interno se prepara como se muestra en la figura de al lado. La carcasa de filtro es conectada con el codo de entrada calmo (contenido en el paquete adicional MINIMAX) a través de un tubo de tubería principal, a colocar... -
Page 32: Minimax Filtro Externo
Instalación y montaje MINIMAX filtro externo 5.2.1 Zanja Para que haya suficiente espacio de trabajo y el filtro se pueda compactar de manera uniforme, la base de la zanja debe superar de cada lado en aprox. 300 mm las medidas del filtro. -
Page 33: Telescopio Para Superficies Transitables Por Vehículos
Instalación y montaje 5.2.5 Telescopio para superficies transitables por vehículos Para poder garantizar la transitabilidad de coches rellenar debajo del soporte del telescopio con hormigón magro. La capa de hormigón a rellenar debe ser de por lo menos 20 cm de ancho y aprox. 30 cm de espesor. -
Page 34: Grado De Efectividad
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1608 665-466... - Page 35 Notizen / Notes / Notas...
