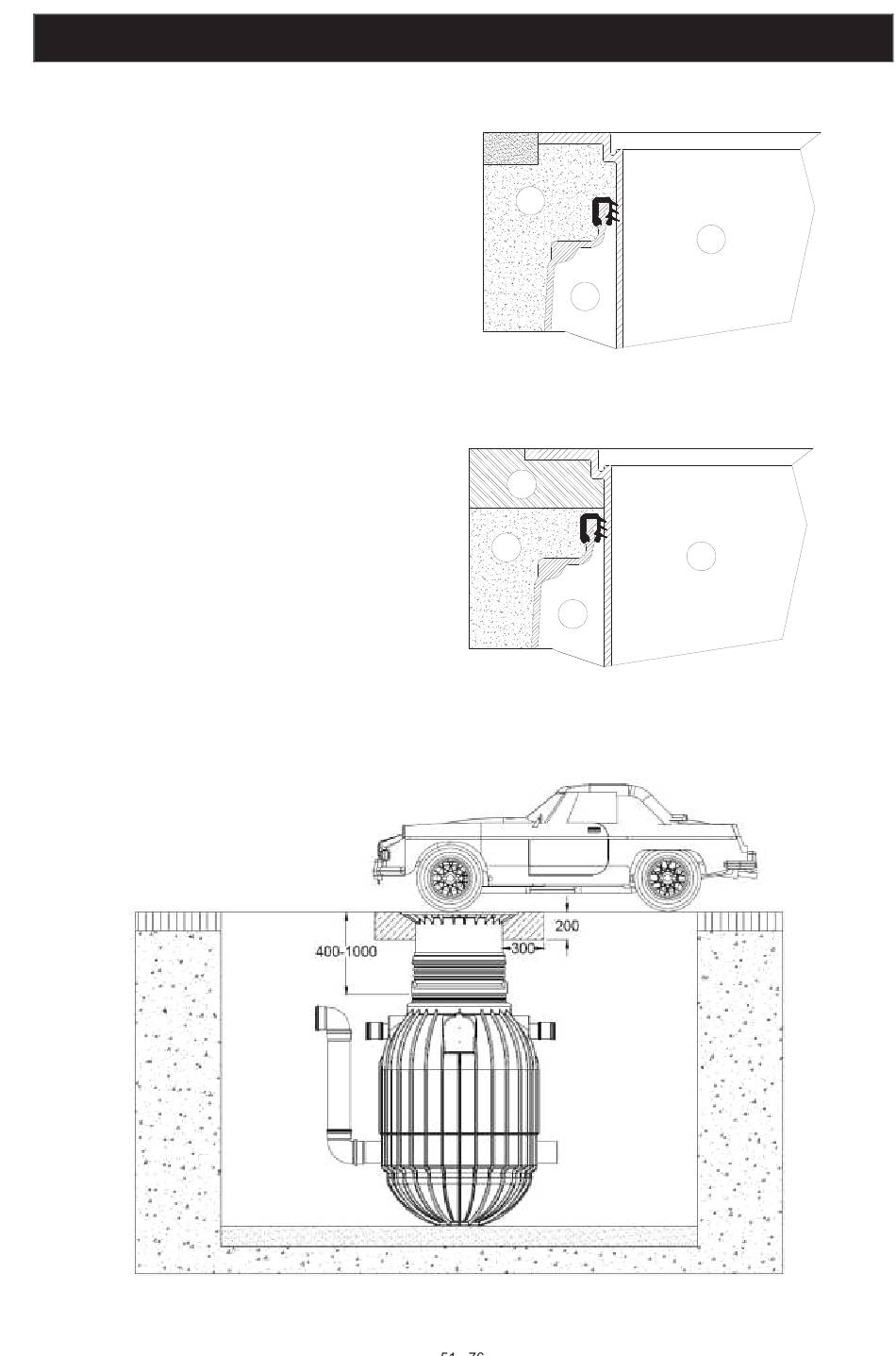

5.9 Rehausse télescopique passage piétons
Important : Pour éviter le transfert des charges
sur le système, remblayer le pourtour de la re-
hause télescopique ①de gravier rond ② (grain
max. 8/16 ou approchant) et compacter régulière-
ment. Veiller à ne pas endommager la cuve ③ ou
la rehausse télescope. Poser le couvercle sur la
rehausse et verrouiller solidement (sécurité en-
fant). Serrer le boulon de façon qu'un enfant
ne puisse pas l'ouvrir!
5.10 Rehausse télescopique passage véhicules
Dans le cas d'une installation avec passage véhi-
cules, sceller la rehausse télescopique ① (couleur
anthracite) dans une dalle de maintien ④ (classe
de résistance C25/30). La couche de béton
maigre doit faire au moins 300 mm de largeur et
200 mm de hauteur. Pour un remblai plus impor-
tant, utilisez la rallonge (longueur utile max.
300 mm).
Attention : Installation uniquement avec le couvercle en fonte !
5. Installation et montage
2
/
2
3
4
3
1
1
