Transitable por peatones

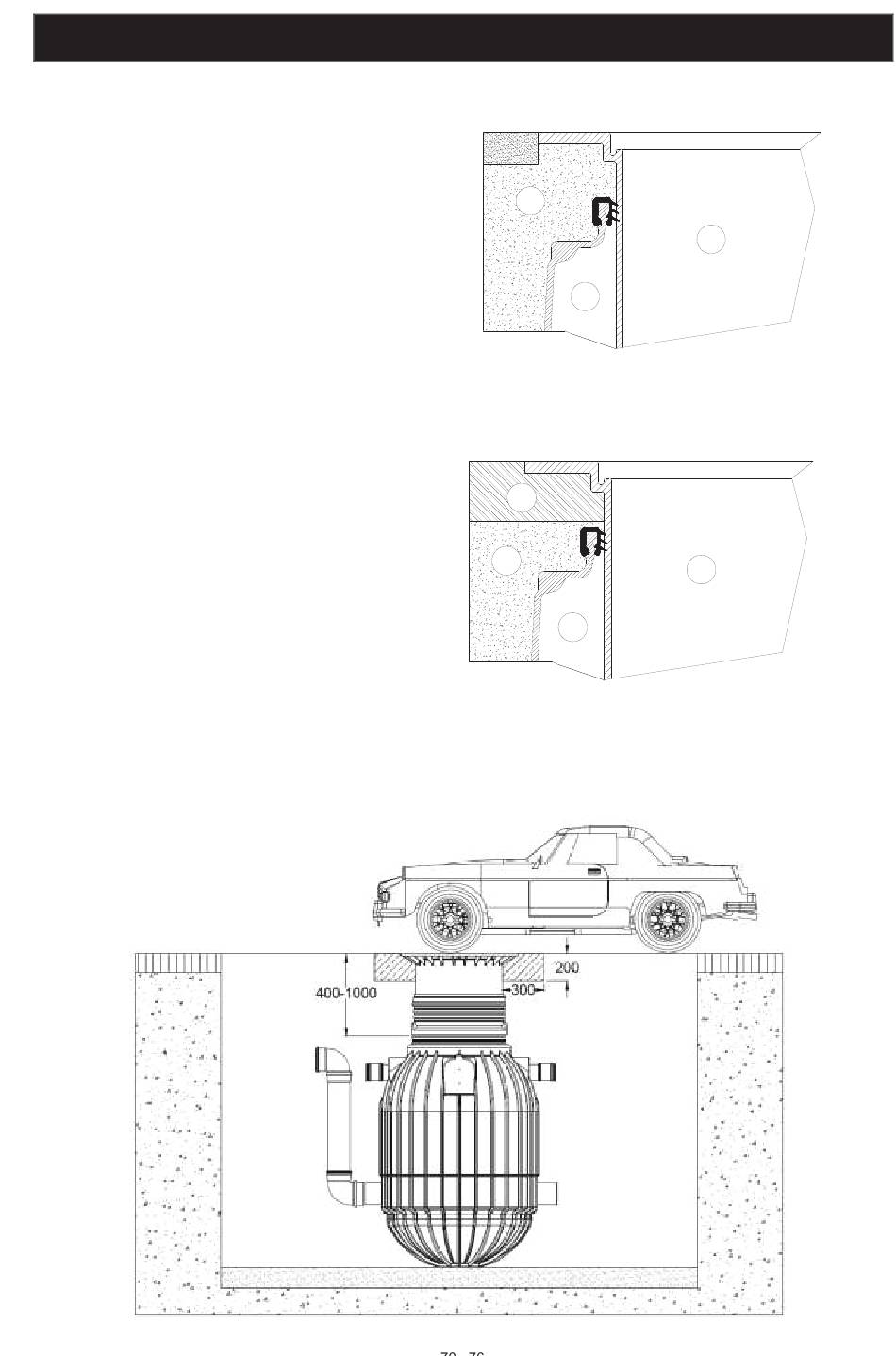

Importante: Para evitar que se transmitan cargas
al sistema, se rellena y se compacta el espacio
alrededor del tubo telescópico ① con capas de
gravilla de grano redondo ② (granulación máxima
8/16) de manera uniforme. Es preciso prestar
atención para no dañar la cubierta ③ ni el tubo
telescópico. A continuación, se coloca la tapa de
la cubierta y se cierra de forma segura para evitar
accidentes con niños.
enroscarse con fuerza para evitar que un niño
pueda abrirla.
5.10 Transitable por vehículos
Si se instala la arqueta bajo superficies que sean
transitables por vehículos, se le debe proporcionar
al tubo telescópico
refuerzo con capas de hormigón en la zona del
cuello (clase de resistencia C25/30). La capa
④
de hormigón de relleno debe rodear el tubo por
completo, con al menos 300 mm de ancho y unos
200 mm de altura. Hay disponible una cúpula
telescópica de fundición (longitud útil máxima de
440 mm) y extensiones (longitud útil máxima de
300 mm) para extender la longitud de la arqueta.
Atención: Es obligatorio usar una cubierta de fundición.
5. Instalación y montaje
La cubierta
(color antracita) un
①
2
3
debe
4
2
3
/
1
1
