Salda RIRS 2500VE EKO 3.0 Technical Manual
  1. Manuals
  2. Brands
  3. Salda Manuals
  4. Heating System
  5. RIRS 2500VE EKO 3.0
  6. Technical manual

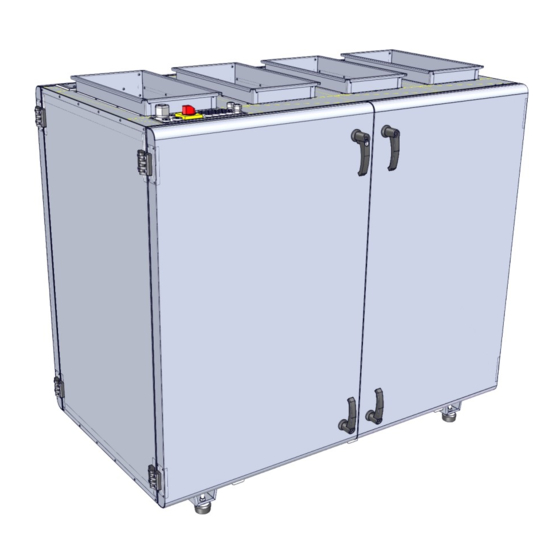

Salda RIRS 2500VE EKO 3.0 Technical Manual

Ahu with heat recovery
Source: salda.lt/en, vetter-lufttechnik.de
Hide thumbs Also See for RIRS 2500VE EKO 3.0:

Advertisement

Quick Links

Download this manual
REKUPERATORINIAI ĮRENGINIAI
ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА
AHU WITH HEAT RECOVERY
LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG
RIRS 2500VE/VW EKO 3.0
RIRS 2500VE/VW EKO 3.0 RHX
Įmonė pasilieka teisę keisti techninius duomenis
Subject to technical modification
Techninis vadovas
Техническое руководство
Technical manual
Bedienungsanleitung
Производитель оставляет за собой право усовершенствования технических данных
[ lt ]
[ ru ]
[ en ]
[ de ]
Änderungen in Konstruktion und Design sind vorbehalten
RIRS 2500VE-VW EKO 3.0_P0039_AA_0002

Advertisement

loading
Need help?

Need help?

Do you have a question about the RIRS 2500VE EKO 3.0 and is the answer not in the manual?

Questions and answers

Related Manuals for Salda RIRS 2500VE EKO 3.0

Summary of Contents for Salda RIRS 2500VE EKO 3.0

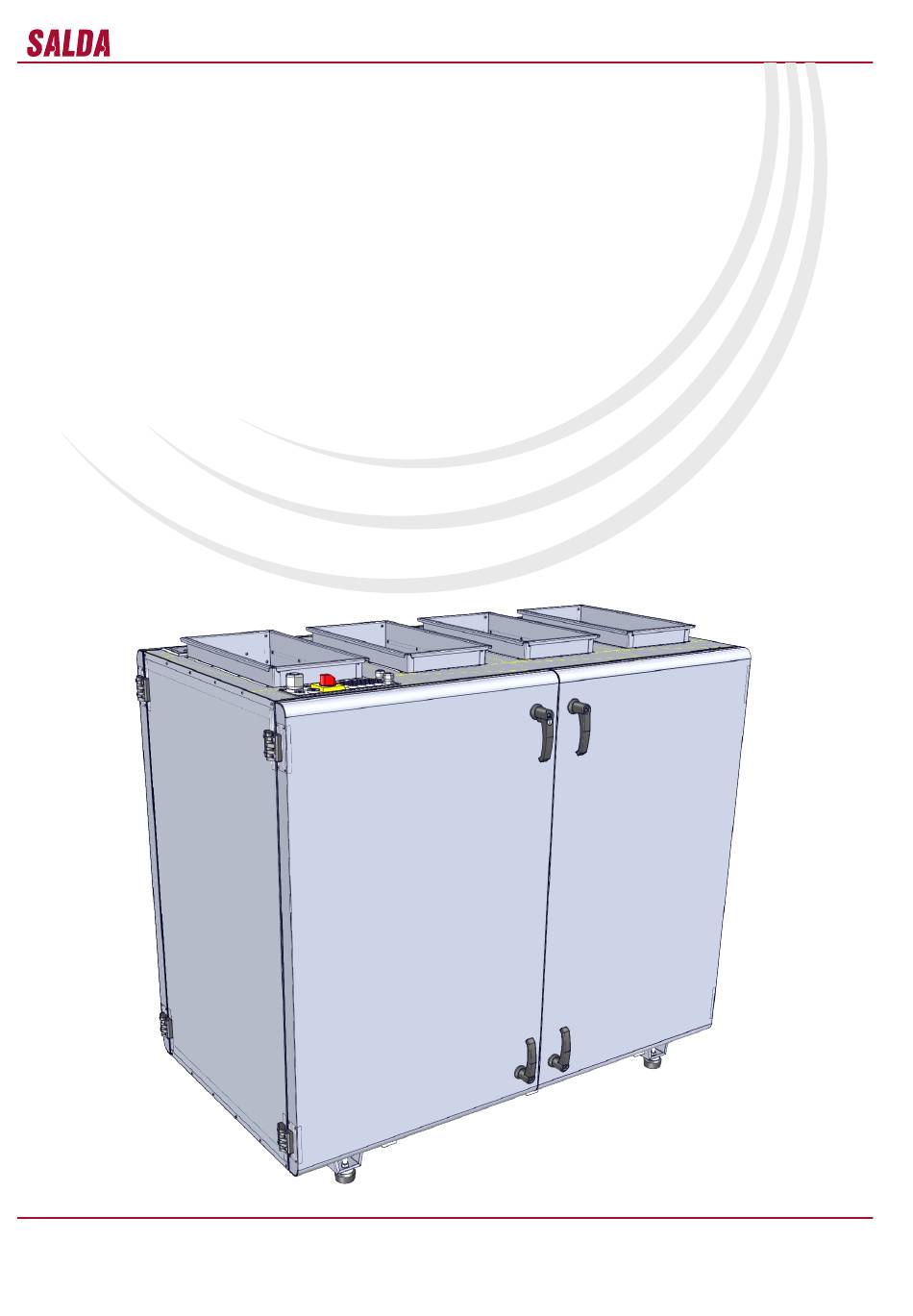

  • Page 1 REKUPERATORINIAI ĮRENGINIAI ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА AHU WITH HEAT RECOVERY LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG RIRS 2500VE/VW EKO 3.0 RIRS 2500VE/VW EKO 3.0 RHX [ lt ] Techninis vadovas [ ru ] Техническое руководство [ en ] Technical manual [ de ] Bedienungsanleitung Įmonė...
