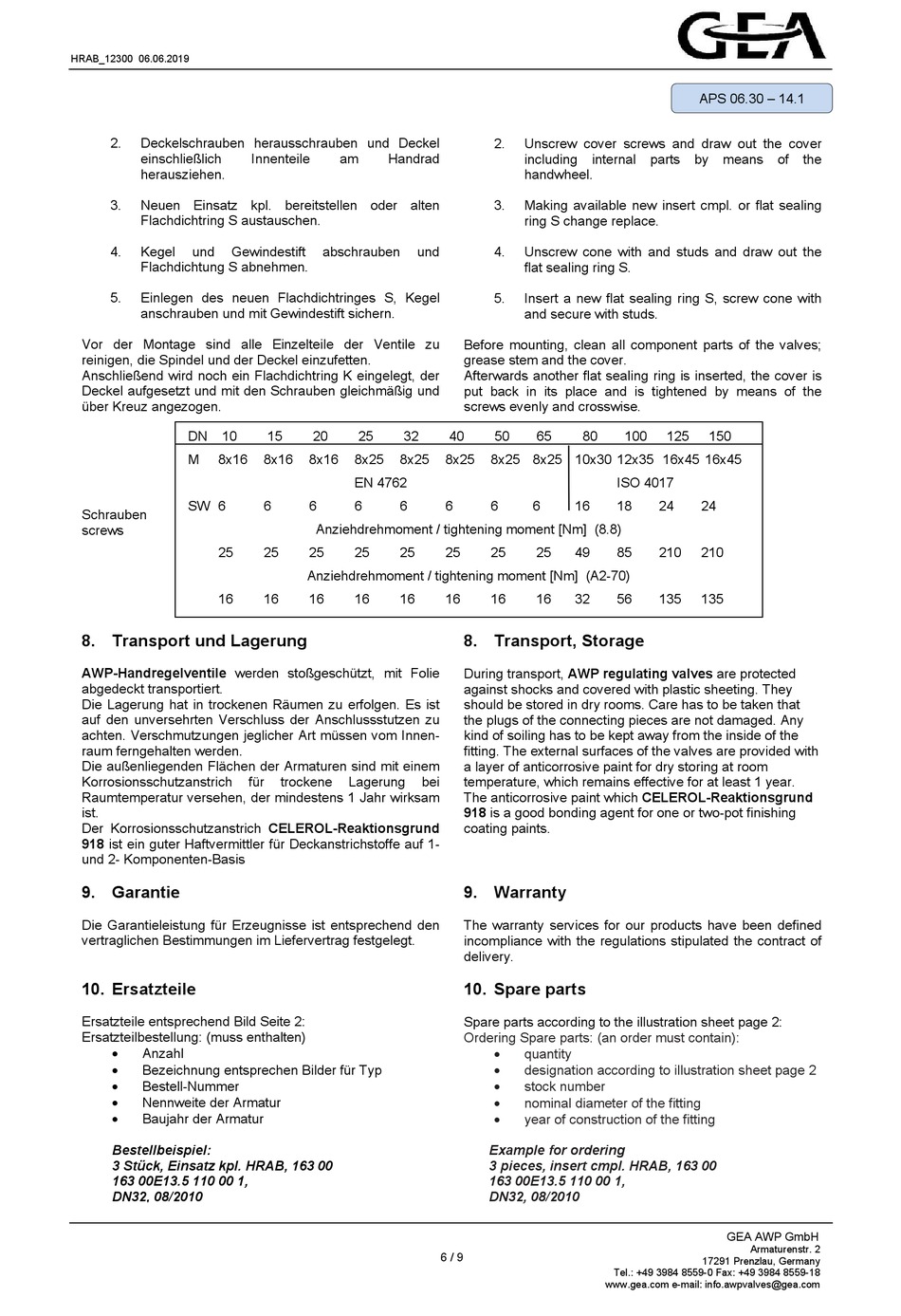

HRAB_12300 06.06.2019
2. Deckelschrauben herausschrauben und Deckel
einschließlich
herausziehen.
3. Neuen Einsatz kpl. bereitstellen oder alten
Flachdichtring S austauschen.
4. Kegel und Gewindestift
Flachdichtung S abnehmen.
5. Einlegen des neuen Flachdichtringes S, Kegel
anschrauben und mit Gewindestift sichern.
Vor der Montage sind alle Einzelteile der Ventile zu
reinigen, die Spindel und der Deckel einzufetten.
Anschließend wird noch ein Flachdichtring K eingelegt, der
Deckel aufgesetzt und mit den Schrauben gleichmäßig und
über Kreuz angezogen.
DN 10
M 8x16
SW 6
Schrauben
screws
25
16

8. Transport und Lagerung

AWP-Handregelventile werden stoßgeschützt, mit Folie
abgedeckt transportiert.
Die Lagerung hat in trockenen Räumen zu erfolgen. Es ist
auf den unversehrten Verschluss der Anschlussstutzen zu
achten. Verschmutzungen jeglicher Art müssen vom Innen-
raum ferngehalten werden.
Die außenliegenden Flächen der Armaturen sind mit einem
Korrosionsschutzanstrich
Raumtemperatur versehen, der mindestens 1 Jahr wirksam
ist.
Der Korrosionsschutzanstrich CELEROL-Reaktionsgrund
918 ist ein guter Haftvermittler für Deckanstrichstoffe auf 1-
und 2- Komponenten-Basis

9. Garantie

Die Garantieleistung für Erzeugnisse ist entsprechend den
vertraglichen Bestimmungen im Liefervertrag festgelegt.

10. Ersatzteile

Ersatzteile entsprechend Bild Seite 2:
Ersatzteilbestellung: (muss enthalten)

Anzahl

Bezeichnung entsprechen Bilder für Typ

Bestell-Nummer

Nennweite der Armatur

Baujahr der Armatur
Bestellbeispiel:
3 Stück, Einsatz kpl. HRAB, 163 00
163 00E13.5 110 00 1,
DN32, 08/2010
Innenteile am Handrad
abschrauben und
15 20 25 32
8x16 8x16 8x25 8x25
EN 4762
6 6 6 6
Anziehdrehmoment / tightening moment [Nm] (8.8)
25 25 25 25
Anziehdrehmoment / tightening moment [Nm] (A2-70)
16 16 16 16
für trockene Lagerung
2. Unscrew cover screws and draw out the cover
including internal
handwheel.
3. Making available new insert cmpl. or flat sealing
ring S change replace.
4. Unscrew cone with and studs and draw out the
flat sealing ring S.
5. Insert a new flat sealing ring S, screw cone with
and secure with studs.
Before mounting, clean all component parts of the valves;
grease stem and the cover.
Afterwards another flat sealing ring is inserted, the cover is
put back in its place and is tightened by means of the
screws evenly and crosswise.
40 50 65 80
8x25 8x25 8x25 10x30 12x35 16x45 16x45
6 6 6 16
25 25 25 49
16 16 16 32

8. Transport, Storage

During transport, AWP regulating valves are protected
against shocks and covered with plastic sheeting. They
should be stored in dry rooms. Care has to be taken that
the plugs of the connecting pieces are not damaged. Any
kind of soiling has to be kept away from the inside of the
fitting. The external surfaces of the valves are provided with
a layer of anticorrosive paint for dry storing at room
bei temperature, which remains effective for at least 1 year.
The anticorrosive paint which CELEROL-Reaktionsgrund
918 is a good bonding agent for one or two-pot finishing
coating paints.

9. Warranty

The warranty services for our products have been defined
incompliance with the regulations stipulated the contract of
delivery.

10. Spare parts

Spare parts according to the illustration sheet page 2:
Ordering Spare parts: (an order must contain):

quantity

designation according to illustration sheet page 2

stock number

nominal diameter of the fitting

year of construction of the fitting
Example for ordering
3 pieces, insert cmpl. HRAB, 163 00
163 00E13.5 110 00 1,
DN32, 08/2010
6 / 9
APS 06.30 – 14.1
parts by means
100 125 150
ISO 4017
18 24 24
85 210 210
56 135 135
