HRAB_12300 06.06.2019

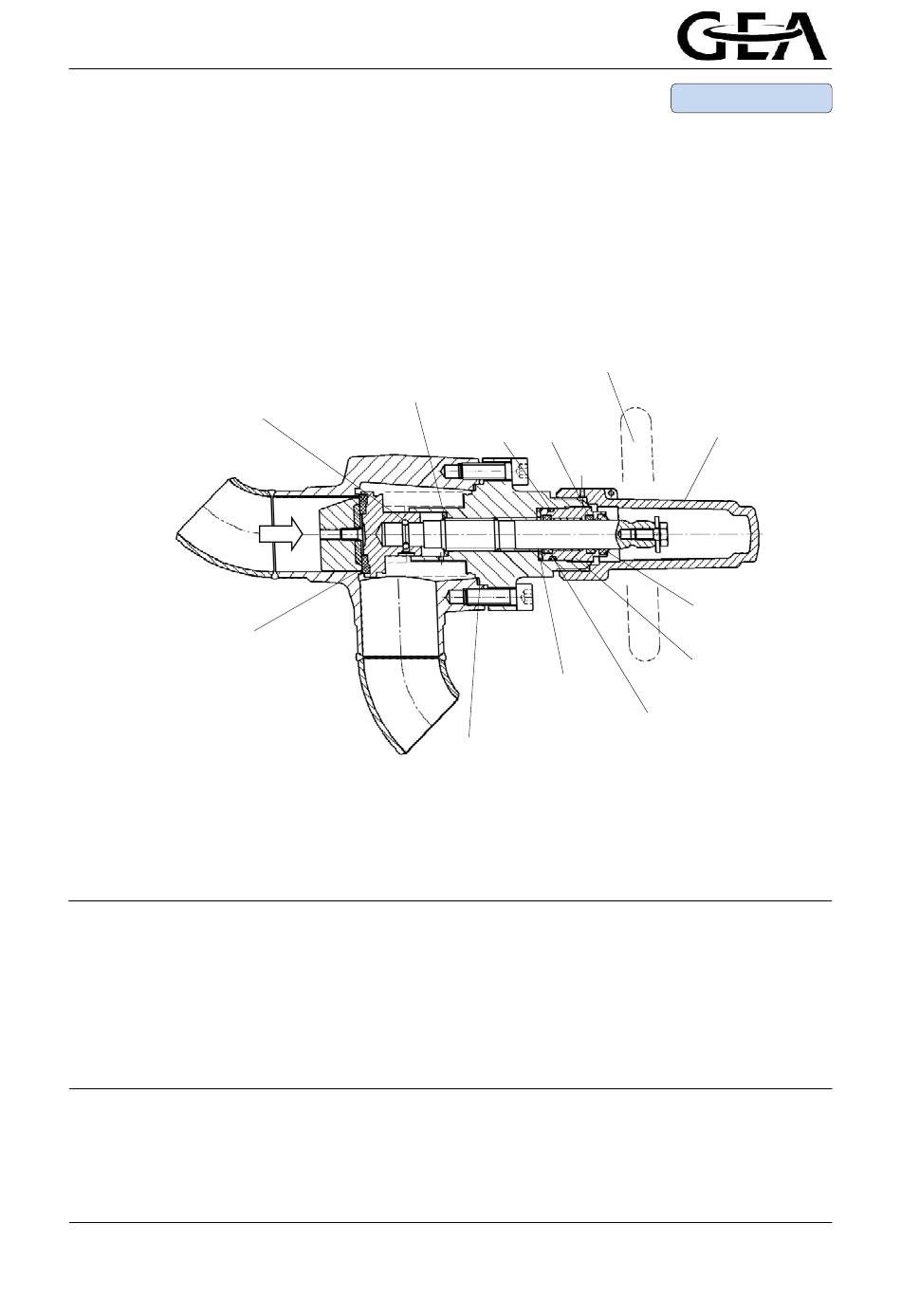

1. Übersicht der Bauarten
Typ / type12300,12400,12G00
123A0,124A0,12GA0
DN10 - 150
Einsatz kpl.
insert cmpl.
Flachdichtring S
flat sealing ring S

2. Technische Kennwerte

Gehäusewerkstoff
Auswahl nach DIN EN12284, AD-2000 Reihe W German DIN EN12284, AD-2000 Reihe W,
St: P235GH, S235JR, S355J2
TT: P215NL, P255QL, P355NL1, G20Mn5QT
NIRO: X5CrNi18-10, GXCrNiMoNb19-11-2
oder gleichwertige
bei Verwendung von Schrauben der
Festigkeitsklasse 8.8
PN
25
40
Flachdichtring R
flat sealing ring R
gilt nur für Typ
applies only to type
12300,12400,12G00
TB (MWT) [C°]
PS (MWP) [bar]

1. Survey of types

Handrad
hand wheel
O-Ringe
o-rings
B A
Flachdichtring SB
flat sealing ring SB
Flachdichtring K
flat sealing ring K

2. Technical characteristics

body material selection of material according to
St: P235GH, S235JR, S355J2
TT: P215NL, P255QL, P355NL1, G20Mn5QT
NIRO: X5CrNi18-10, GXCrNiMoNb19-11-2
or any equivalent
by using screws 8.8
-60* -40* -25*
7,3 18,3 18,7
11,8 29,4 30
2 / 9
APS 06.30 – 14.1
Kappe
cap
Abstreifring
slip off ring
Schraubbuchse kpl.
screw bushing cmpl.
PTFE Ring
PTFE ring
-10 +50 +150
25 25 25
40 40 40
