Wartung; Maintenance - GEA HRAB Operating Instructions Manual

HRAB_12300 06.06.2019

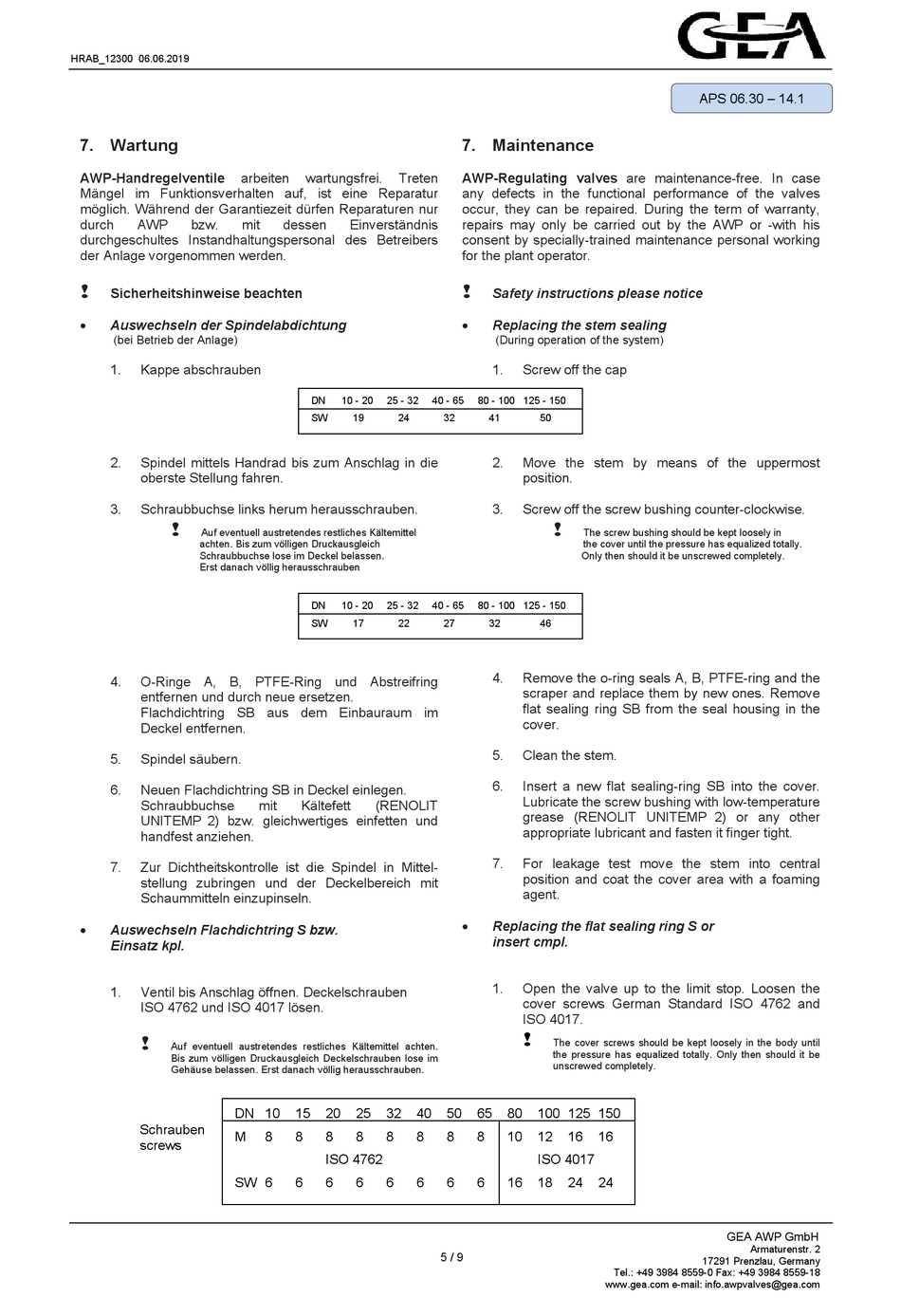

7. Wartung

AWP-Handregelventile
Mängel im Funktionsverhalten auf, ist eine Reparatur
möglich. Während der Garantiezeit dürfen Reparaturen nur
durch AWP bzw.
durchgeschultes Instandhaltungspersonal des Betreibers
der Anlage vorgenommen werden.
!
Sicherheitshinweise beachten

Auswechseln der Spindelabdichtung
(bei Betrieb der Anlage)
1. Kappe abschrauben
2. Spindel mittels Handrad bis zum Anschlag in die
oberste Stellung fahren.
3. Schraubbuchse links herum herausschrauben.
!
Auf eventuell austretendes restliches Kältemittel
achten. Bis zum völligen Druckausgleich
Schraubbuchse lose im Deckel belassen.
Erst danach völlig herausschrauben
4. O-Ringe A, B, PTFE-Ring und Abstreifring
entfernen und durch neue ersetzen.
Flachdichtring SB aus dem Einbauraum im
Deckel entfernen.
5. Spindel säubern.
6. Neuen Flachdichtring SB in Deckel einlegen.
Schraubbuchse
UNITEMP 2) bzw. gleichwertiges einfetten und
handfest anziehen.
7. Zur Dichtheitskontrolle ist die Spindel in Mittel-
stellung zubringen und der Deckelbereich mit
Schaummitteln einzupinseln.

Auswechseln Flachdichtring S bzw.
Einsatz kpl.
1. Ventil bis Anschlag öffnen. Deckelschrauben
ISO 4762 und ISO 4017 lösen.
!
Auf eventuell austretendes restliches Kältemittel achten.
Bis zum völligen Druckausgleich Deckelschrauben lose im
Gehäuse belassen. Erst danach völlig herausschrauben.
DN 10
Schrauben
M
screws
SW 6
arbeiten wartungsfrei. Treten
mit dessen Einverständnis
DN 10 - 20 25 - 32
SW 19 24
DN 10 - 20 25 - 32
SW 17 22
mit Kältefett (RENOLIT
15 20 25 32
8 8 8 8 8
ISO 4762
6 6 6 6

7. Maintenance

AWP-Regulating valves are maintenance-free. In case
any defects in the functional performance of the valves
occur, they can be repaired. During the term of warranty,
repairs may only be carried out by the AWP or -with his
consent by specially-trained maintenance personal working
for the plant operator.
!
Safety instructions please notice

Replacing the stem sealing
(During operation of the system)
1. Screw off the cap
40 - 65 80 - 100 125 - 150
32 41 50
2. Move the stem by means of the uppermost
position.
3. Screw off the screw bushing counter-clockwise.
!
The screw bushing should be kept loosely in
the cover until the pressure has equalized totally.
Only then should it be unscrewed completely.
40 - 65 80 - 100 125 - 150
27 32 46
4. Remove the o-ring seals A, B, PTFE-ring and the
scraper and replace them by new ones. Remove
flat sealing ring SB from the seal housing in the
cover.
5. Clean the stem.
6. Insert a new flat sealing-ring SB into the cover.
Lubricate the screw bushing with low-temperature
grease (RENOLIT UNITEMP
appropriate lubricant and fasten it finger tight.
7. For leakage test move the stem into central
position and coat the cover area with a foaming
agent.

Replacing the flat sealing ring S or
insert cmpl.
1. Open the valve up to the limit stop. Loosen the
cover screws German Standard ISO 4762 and
ISO 4017.
!
The cover screws should be kept loosely in the body until
the pressure has equalized totally. Only then should it be
unscrewed completely.
40 50 65 80 100 125 150
8 8 8 10 12 16
ISO 4017
6 6 6 16 18 24
5 / 9
APS 06.30 – 14.1
2) or any other
16
24
