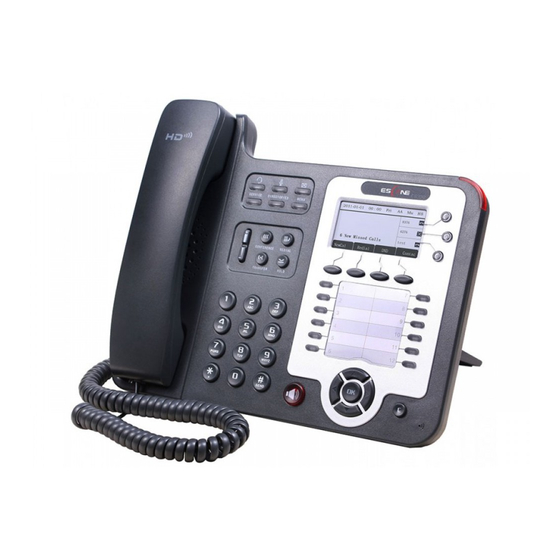

Escene ES 3 Series Quick Start Manual

ES/GS/WS 3xx
IP 话机快速操作指南
 表 1 状态灯
LED 灯状态 描述
红色闪烁 对应线路有来电正在呼入
红色常亮 对应线路摘机且正在进入正常通话状态
黄绿色闪烁 对应线路通话保持
黄绿色常亮 正在通话

表 2 可编程键
LED 灯状态 描述
红色常亮 远程线路号码正忙（启用 BLF）
黄绿色常亮 远程线路号码空闲（启用 BLF）
没有亮灯 BLF 没有启用

表 3 其他处于红色状态
对应键 描述
耳麦、闭音、免提 对应功能正启用
*ES\GS\WS 其他 3xx 型号为 132X64
ES330 有 3 个 Voip 账号和线路键 .
1-1
*
 PC 口接电脑，LAN 口接外网，只有 GSxx 话机的两个网口为千兆，EXT
接扩展台，右上接电源，右中接 RJ11 耳麦，右下接话机手柄。
 WS 3XX 的 LAN 网口是禁止使用，插上有可能造成环路.
 话机正面左侧 USB 接口仅提供 DC 5V 供电作用,暂无其他用途.

步骤为：按话机上的菜单键 MENU(或 OK)=> 系统设置=> 高级设置=>
输入高级设置密码（默认为空）=> 网络=>LAN 设置=>网络类型=>确
定。
有以下选项：静态 IP、拨号 PPPOE、DHCP 自动获取
选择静态 IP 后按导航键-下，看到 IP 地址设置，可对 IP 及网关等网
络信息进行设置，其中"."请用键"*"输入，修改完后确定。
选择 PPPoE 输入账号和密码后按确定。
选择 DHCP 不用设置 IP。
* WS 3xx 周边环境如果有无线 AP，在系统设置->高级设置->WIFI 设置->
WIFI 列表，选择一个热点，在里面设置 SSID 密码.（没有密码不用设置）
按 SSID=> key=>输入密码，如果无线的加密类型 Security type 不
同，可按 OK 选择.设置完之后按提交。
1-2
 按话机上的菜单键 MENU（或 OK）=> 系统设置=> 高级设置=>输入高
级设置密码（默认为空=> Sip=>账号 SIP 设置 =>账号 1，之后分别
配置以下参数：启用、账号类型、账号、密码、主 SIP 域名
 主 SIP 域名：输入 SIP 服务器 IP（"."请用键*输入，注意 IP 话机
与 SIP 服务器间网络必须可达），之后选取提交，再按下 OK 键，即
可完成 SIP 账户的添加。
您可以摘机或按下耳麦键或免提键来进行一个呼叫。

直接呼叫：直接拨打号码，然后按#键或按发送软键；
 重拨：按重拨键或 Redial 软键以拨打最近一个拨出的号码；

从呼叫记录进行呼叫： 按菜单键，选择"呼叫记录"，再选择"未接
来电"、"已接来电"或"已拨电话"列表来选择一个号码，再按呼
叫软键进行呼叫。
在话机待机状态下，按下导航键也可快速进入呼叫记录：
导航键-左为"已接电话"，导航键-右为"已拨电话"，导航键-下
为"未接电话"， 导航键-上为"调音量"，"OK"键为确认键 ，旁边
的"C"键为取消键。
*更多的详细内容以及话机配置信息请参考本话机的用户手册。您也可以
通过访问话机的 Web 页面来进行更详细的参数配置，在浏览器中输入 IP
话机的地址，输入话机的用户名、密码（默认均为 root），即可进入了
IP 话机的网页配置界面。
广州市亿景通信技术有限公司
地址：广州市天河区东圃镇黄村路 51 号粤安工业园 C 栋 4 楼
网址：http://www.escene.cn
客户服务：400 090 5818
1-3
