GRUNDFOS INSTRUCTIONS

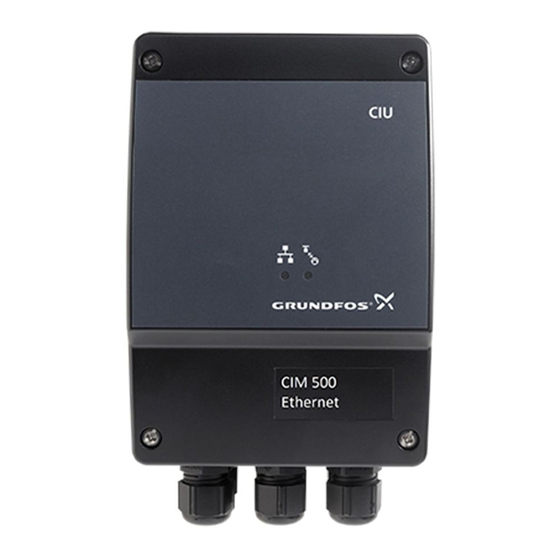

Grundfos Remote Management (GRM)
CIM 500, CIU 500, CIU 501
Installation and operating instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CIU 501 and is the answer not in the manual?

Questions and answers

Related Manuals for Grundfos CIU 501

Summary of Contents for Grundfos CIU 501

  • Page 1 GRUNDFOS INSTRUCTIONS Grundfos Remote Management (GRM) CIM 500, CIU 500, CIU 501 Installation and operating instructions...

  • Page 2: Table Of Contents

    Overview Schedule for alarm distribution Communication interface module Reports (GPRS data logger) Event log Communication interface unit Service Proprietary Grundfos fieldbus GENIbus standard Admin, user administration Alarms Grundfos Remote Management 13.1 Heartbeat I/O module I/O module in the CIU 50X unit...

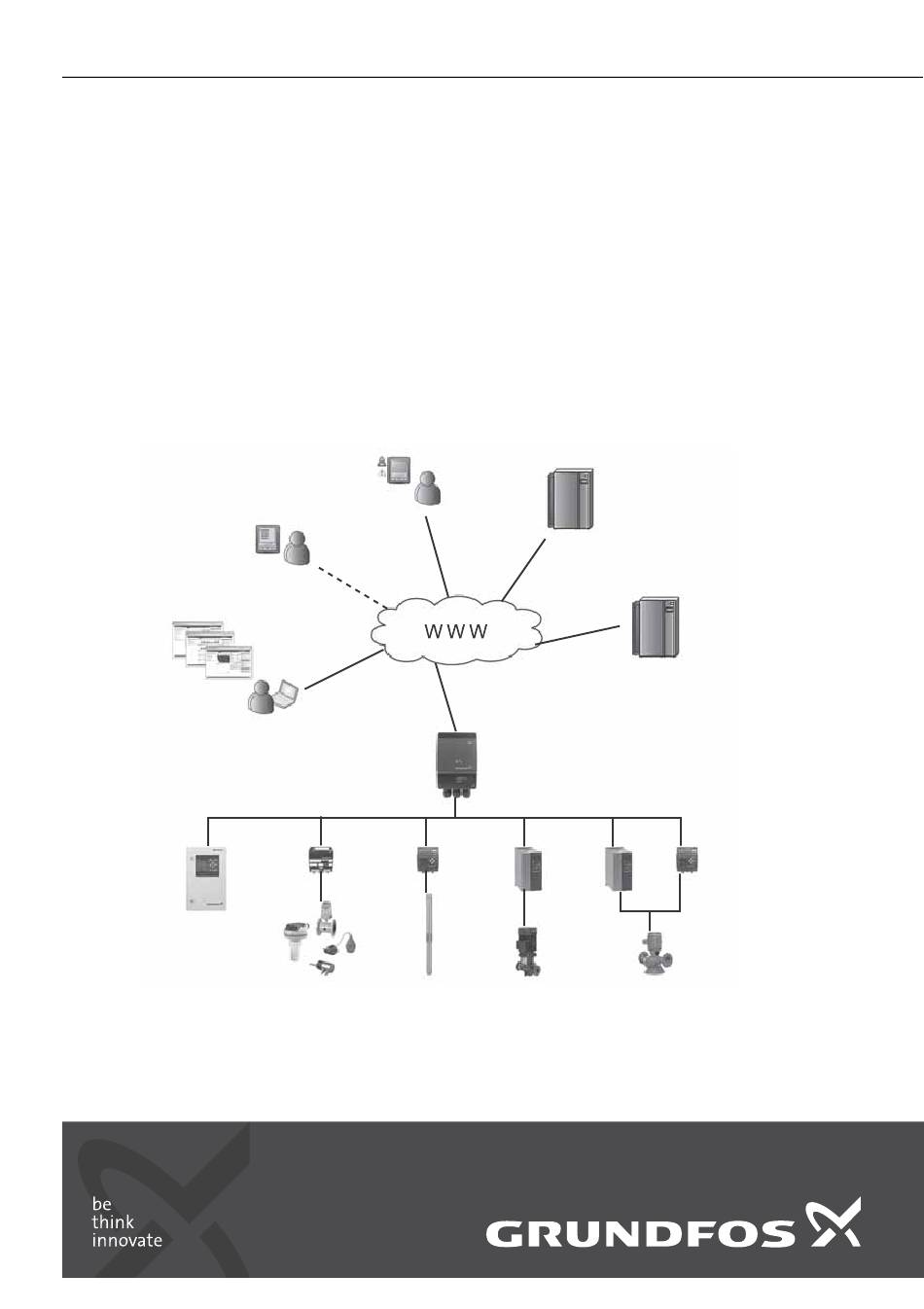

  • Page 3 3. Introduction Grundfos Remote Management (GRM) is an internet-based remote monitoring, management and reporting system for pump installations. It provides remote access to data from pumps, pump controllers and auxiliary equipment like sensors and meters. Data from pump installations is transferred to a central database and published to subscribers on a secure web server.
  • Page 4 A fully configured Grundfos Remote Management system appears from fig. 2. Example of an account in Grundfos Remote Management Fig. 2 In the following, the tabs at the top of the user interface will be described in the order that the system is to be set up.

  • Page 5: Preparing For Installation

    4. Preparing for installation Before setting up your installation on GRM, make sure that you have completed the following steps: 1. Write down the MAC address of the CIM 500. Note: You can find the MAC address on a sticker on the CIM 500 (the address with the lowest last digit).

  • Page 6: Logging On

    You will be prompted for user name and password. At the installation level, you will find the devices that Current users of the Grundfos Extranet can log on are monitored. An installation is defined by a modem with their Extranet user name and password. New monitoring one or more bus devices or sensors.
  • Page 7 Step 1: Create an installation • Select "Register a new Grundfos CIM500 or CIU50X based Communication Device". Registering a communication device Fig. 6 • Enter the MAC address of the CIM 500 Entering the MAC address Fig. 7 • Click [Test connection]. The test takes a few minutes.
  • Page 8 Step 3: Configure and connect the installation Click [Discover devices] to initiate a scan of the network of GENIbus devices connected to the CIM 500. Once the scan is completed, you will see a list of connected devices (pumps, controllers or modules) together with their address in the network.

  • Page 9: Grm Data Communication

    6. GRM data communication This section describes how data communication and data collection work in Grundfos Remote Management. We distinguish between four different types of data: Data type Description These data are used to create trend curves and reports. They are stored in the CIM 500 and sent every 30 minutes to the server.

  • Page 10: Overview

    7. Overview Overview Fig. 11 In this view, it is possible to insert images at account and section levels, for example maps and system drawings displaying the location and layout of pump installations. Supported formats are *.png, *.jpg and *.gif. We recommend file sizes below 250 kb to optimise the performance of the web server.

  • Page 11: Schedule For Alarm Distribution

    8. Schedule for alarm distribution Schedule Fig. 13 One of the key features of GRM is the ability to distribute alarms from monitored pumps and controllers according to a centrally maintained schedule. The distribution of alarms from the GRM server is based on week schedules and alarm teams.
  • Page 12 To assign a week schedule to a section, right-click the section name, and select the week schedule from the drop-down list. Assigning a week schedule Fig. 15 Example of week schedule Fig. 16 All GRM users are potential members of an alarm team.
  • Page 13 9. Reports Reports Fig. 17 The system contains a report engine that will automatically generate summation reports. The contents of the reports depend on the application. The reports will typically run on a monthly basis and deliver an output which can be downloaded to a spreadsheet.

  • Page 14: Event Log 14 Ciu

    10. Event log Event log Fig. 19 The event log provides a full history of events and interactions related to each monitored device. The event log provides a record of the following: • alarms • warnings • cleared alarms and warnings •...

  • Page 15: Service

    If you enter the product number of the monitored Grundfos pump, you will have direct online access to documentation, including service videos, pump curves, etc. Example of a service log entry...

  • Page 16: Admin, User Administration

    • e-mail. This is the minimum information required to create a new user in Grundfos Remote Management. The field "Mobile" is optional. This number will be used to send SMS alarms to the user, if registered as an alarm recipient on a schedule.

  • Page 17: Heartbeat

    Full access 13. Alarms A full-access user has access to all features of the By default the CIM interface transmits alarms system, for example to view the following: generated by a monitored GENIbus device to the • current status of the system central server.
  • Page 18 14. I/O module The I/O module in the CIU 50X is designed especially for use in Grundfos Remote Management. Pumps without GENIbus connection are connected and monitored via the I/O module. When a digital input is specified to monitor a pump during configuration of the I/O module, a pump log will be created under the Service tab.
  • Page 19 I/O devices. Example of graphical display of data from monitored sensors Fig. 26 GENIbus I/O modules are available from Grundfos if you need additional I/O functionality.

  • Page 20: Ethernet Led On Cim/Ciu 500 (Left) 20 Mac

    15. Ethernet LED on CIM/CIU 500 (left) LED status Location Description Flashing red No connection to GRM. Startup period of 120 seconds. The CIM Flashing green 500 initiates communication with GRM. Permanently green Connection to GRM established. Flashing green Data transmitting to GRM server. (3-second intervals)

  • Page 21: Genibus Led Of The Cim/Ciu500 (Right)
