Tipica Installazione Di Gruppo Elettrogeno Con; Sopra E Sotto La Linea Di Galleggiamento - Mase Generators IS 3.8 Installation Manual

GENERATORS

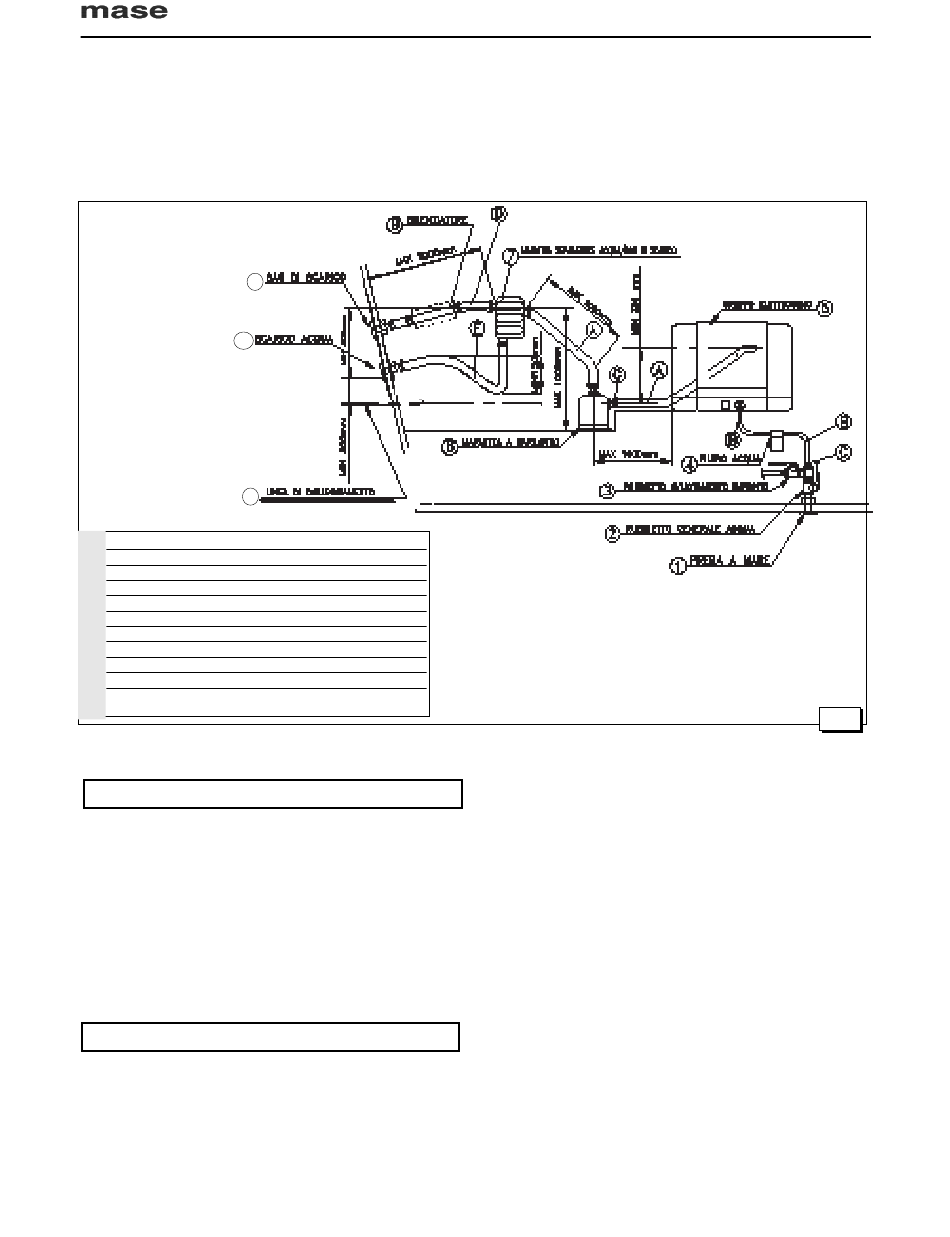

2.4. Tipica installazione di gruppo elettrogeno
con marmitta separatrice acqua/gas di scari-
co sopra (fig. 6) e sotto (fig. 7) la linea di
galleggiamento
10
8
11
11
1 Sea water intake • Prise en mer
2 Sea water valve • Robinet gènèral de l'eau
3 Drainage valve • Robinet de vidage de l'installation
4 Sea water strainer • Filtrè à eau
5 Generating set • Groupe èletrogène
6 Muffler • Pot à barillet
7 "W/G" Separator • Pot separatrige eau/gas dèscharge
8 Cooling water outlet • Goult dècharge en mer
9 Silencer • Silencieux
10 Exhaust gas outlet • Dècharge gas
11 Sea water line • Ligne de flottaison
IMPORTANTE
A - Tubazione diam. 45/50 mm. interno, idoneo per sca-
rico acqua/gas di scarico
B - Tubazione diam. 15 mm. interno, idoneo per acqua di
mare
C - Fascette di serraggio
D - Tubazione diam. 40 mm interno idoneo per passaggio
gas di scarico (max 70 °C)
E - Tubazione diam. 25 mm interno, idonea per acqua di
mare
ATTENZIONE
E' molto importante rispettare le misure riportate
in figura. Per ottenere il massimo abbattimento di
rumore si consiglia, ad una lunghezza di circa un
metro dalla tubazione D, l'interposizione di un
silenziatore di scarico
Fig. 6
