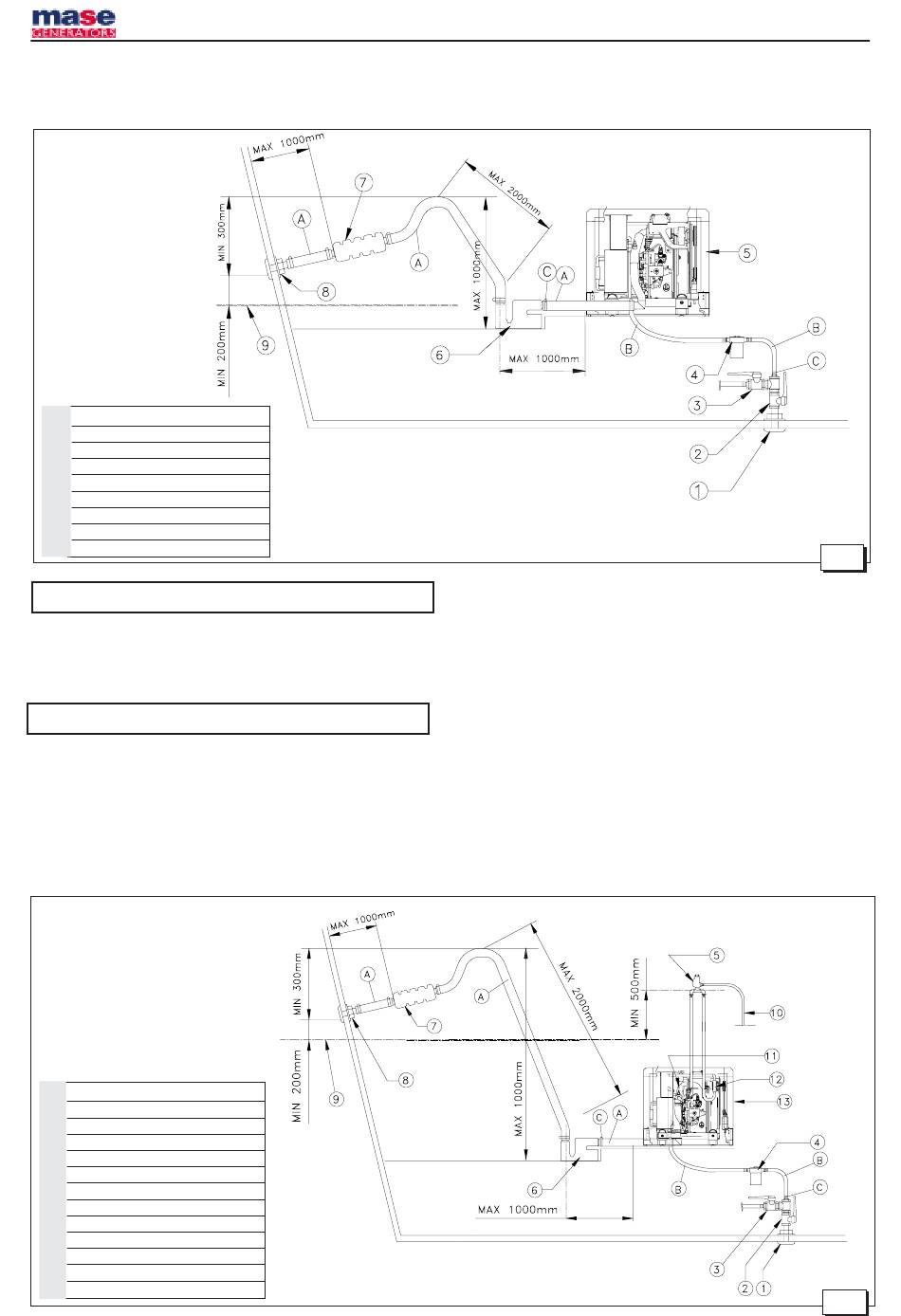

2.2. Tipica installazione con gruppo elettrogeno
sopra la linea di galleggiamento (fig. 4)
1 Presa a mare
2 Rubinetto presa acqua mare
3 Rubinetto svuotamento impianto
4 Filtro acqua
5 Gruppo elettrogeno
6 Marmitta
7 Silenziatore
8 Bocchettone scarico a mare
9 Linea di galleggiamento
IMPORTANTE
A - Tubazione diam. 45 mm. interno.
B - Tubazione in gomma neoprene diam. 15 mm interno.
C - Fascette di serraggio.
ATTENZIONE
E' molto importante rispettare le misure
riportate in fig. 4-5
2.3. Tipica installazione con gruppo elettrogeno
sotto la linea di galleggiamento (fig. 5)
1 Presa a mare
2 Rubinetto genera impianto
3 Rubinetto svuotamento impianto
4 Filtro acqua
5 Valvola antisifone
6 Marmitta
7 Silenziatore
8 Bocchettone scarico a mare
9 Linea di galleggiamento
10 Drenaggio
11 Miscelatore di scarico
12 Pompa acqua
13 Gruppo elettrogeno
- 8 -
IS 3.5 - 4.0 - 5.0 - 6.0
Fig. 4
Fig. 5
