GENERATORS
1.0.

INSTALLAZIONE

1.1.

Caratteristiche del vano

Il generatore deve essere installato in un locale sufficien-
temente aerato, in grado di assicurare la poca quantità
d'aria necessaria alla combustione del motore.
Il locale deve essere separato ed isolato acusticamente
dalle aree abitabili.
Il generatore va posizionato in modo da facilitare le
normali operazioni di manutenzione.
E' consigliabile l'installazione nel locale dei motori di
propulsione a patto che questo sia conforme alle condi-
zioni sopracitate.
1.2.

Ancoraggio del gruppo

Per il fissaggio del gruppo, predisporre un basamento per
sopportare peso e vibrazioni.

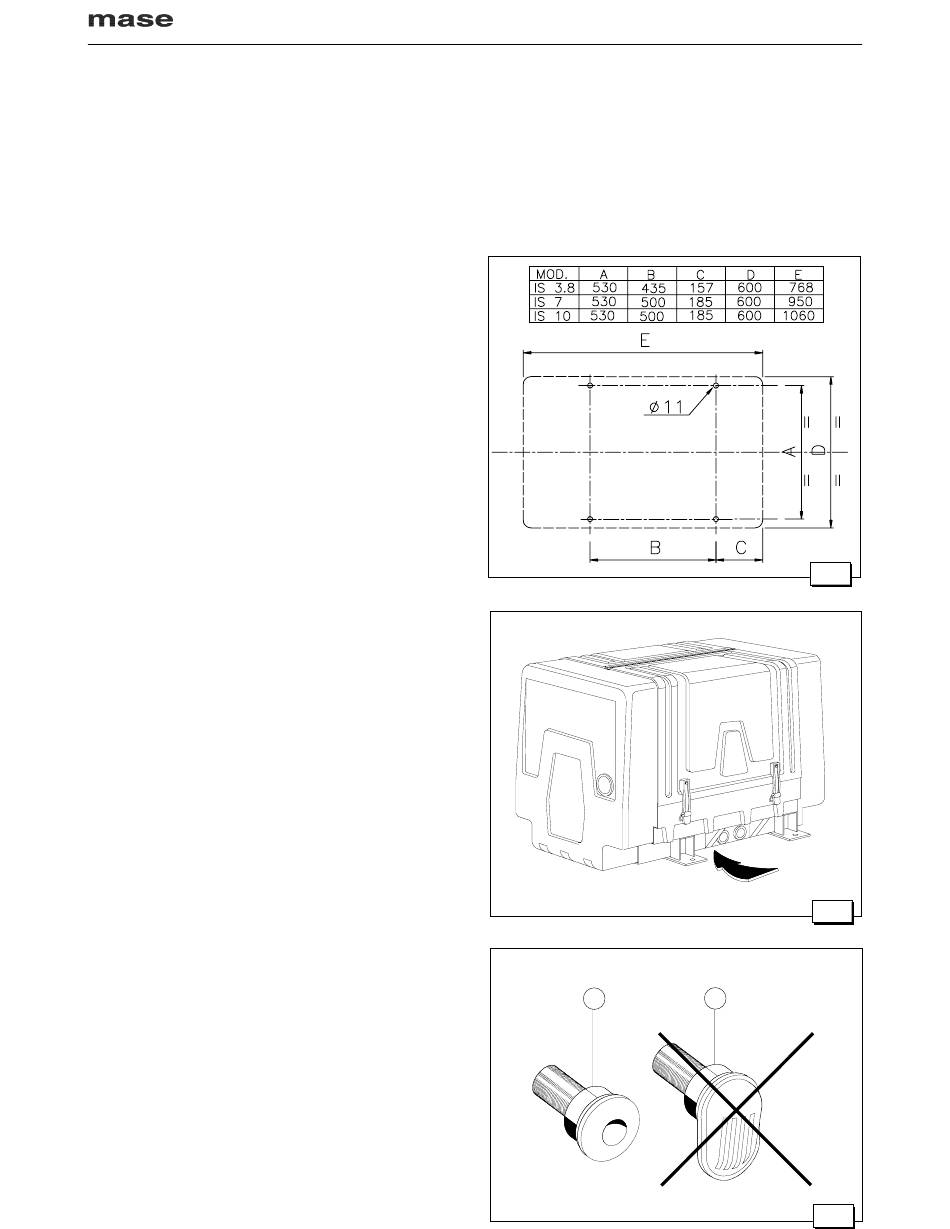

Procedere alla foratura del basamento seguendo le indi-
cazioni di fig. 1
1.3.

Ventilazione

Il generatore è dotato di un sistema interno di raffredda-
mento forzato attraverso uno scambiatore acqua/aria.
La quantità di aria necessaria alla combustione viene
aspirata tramite l'apertura posta sul basamento (fig. 2):
assicurarsi quindi che questa apertura sia sempre ben
libera.
2.0. CIRCUITO ACQUA DI RAFFREDDAMENTO
Il motore del gruppo elettrogeno viene raffreddato da un
sistema a circuito chiuso con scambiatore di calore per
IS 7-10 e da un circuito aperto (acqua di mare) per
IS 3.8.
All'atto dell'installazione è necessario predisporre un
circuito di adduzione dell'acqua di mare per il raffredda-
mento e un sistema di scarico per la miscela di gas di
combustione ed acqua.
2.1. Sistema di adduzione dell'acqua di mare
Sulle imbarcazioni i sistemi normalmente adottati per
l'immissione dell'acqua sono due (fig. 3).
1 - Sistema a presa diretta
2 - Sistema con deflettore
1 2
Fig. 1
Fig. 2
Fig. 3
