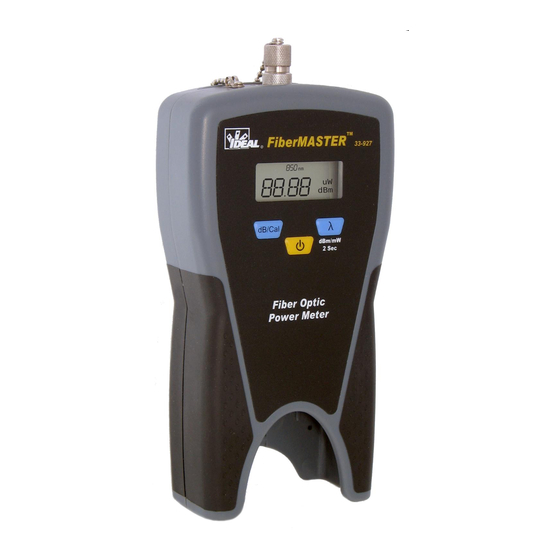

Summary of Contents for Elma Instruments FiberMASTER

  • Page 1 FiberMASTER Dansk/norsk vejledning Side 4 - 10 Svensk bruksanvisning Sida 11 - 17 English usermanual Page 18 - 24...
  • Page 2: Table Of Contents

    Dansk brugervejledning ....................4 Introduktion ..........................4 Produkt funktioner........................4 Råd og forbehold .........................4 Advarsel: ..........................4 Generel funktion ........................5 Power meter display og funktioner..................5 Lyskilde indikatorer og funktioner ..................6 Basis funktion ........................6 Måling af optisk power......................6 Måling af fiberkabel tab ....................7 Kalibreringsprocedure diagrammer..................8 Step 1..........................8 Step 2..........................8 Step 3..........................8...
  • Page 3 English usermanual......................18 Introduction ........................18 Product Features .......................18 Advice and Precautions .....................18 General Operation ......................19 Power Meter Display and Functions ..................19 Light Source Indicators and Functions................19 Light Source Indicators and Functions................20 Basic Operation .........................20 Measuring Optical Power ....................20 Measuring Cabling Loss ....................21 Calibration Procedure Diagrams..................21 Step 1..........................21 Step 2..........................22...
  • Page 4: Dansk Brugervejledning

    Dansk brugervejledning Ideal FiberMASTER Introduktion Ideals FiberMASTER, type: 33-928 – Fiberoptisk test kit tillader brugeren, at måle absolut power og beregne tabet på fiberoptiske systemer – ved flere bølgelængder. Absolut power målinger er behjælpelige ved problemløsning på udstyr, som måske ikke fungerer korrekt.
  • Page 5: Generel Funktion

    FiberMASTER side 5 Generel funktion FiberMASTER opererer i to basis funktioner; absolut power måling og relativ power måling. Absolut power: Absolut power måling er måling på styrken af lysenergien, som kommer ind i power metret. Denne funktion er indikeret ved dBm (decibel milliwatt) eller mW (milliwatt) benævnelser på...
  • Page 6: Lyskilde Indikatorer Og Funktioner

    FiberMASTER side 6 Lyskilde indikatorer og funktioner 1. Power LED. Lyser grøn, når lyskilden er aktiv. 2. Power knap. 3. Lavt batteri LED. Blinker rødt, når batteriet er lavt. Ved 3,6V vil enheden lukke ned efter 10 minutter. Ved 3,3V vil enheden lukke ned efter 5 sekunder.
  • Page 7: Måling Af Fiberkabel Tab

    (dBm) gennem kablet, som er under test, fra poweren (dB) af lyskilden, når denne er forbundet til instrumentet. For at gøre denne proces nemmere, inkluderer FiberMASTER en kalibreringsfunktion, som gemmer lyskilde power niveauet og sammenligner dette med fremtidige målinger, og derved direkte viser tabet i dB på...
  • Page 8: Kalibreringsprocedure Diagrammer

    FiberMASTER side 8 Kalibreringsprocedure diagrammer Følgende diagrammer er supplement til step 1 – 4 her efterfølgende. Step 1 Påsæt den sorte støvhætte i inputtet på power metret. (Se billede her til højre). Klare støvhætter tillader omgivende lys, at passere og kan derfor ikke bruges.
  • Page 9: Step 4

    FiberMASTER side 9 Step 4 Træk de to reference jumpere fra hinanden og forbind kablet, som skal testes. Instrumentet vil vise det totale tab af alle komponenter imellem de to reference jumpere. Reference information dB kontra power – tabel % af power...
  • Page 10: Tekniske Specifikationer

    FiberMASTER side 10 Tekniske specifikationer Power meter specifikationer Bølgelængde: 850, 1300/1310, 1490, 1550nm Detektor: InGaAs Måleniveau: -60 til 3dBm Nøjagtighed: + 5% Display opløsning: Konnektor: Universal 2,5mm w/FC adapter Strømforsyning: 3 x AAA Alkaline batterier Operations tid: 360 timer Operations temperatur: -10 til +60°C...
  • Page 11: Svensk Brukermanual

    Svensk brukermanual Ideal FiberMASTER Introduktion Ideals FiberMASTER, typ: 33-928 – Fiberoptiskt testkit som ger användaren möjlighet att mäta absolut power och beräkna förlusten på fiberoptiska kablar på flera våglängder. Absolut powermätning är till hjälp vid problemlösning på utrustning som misstänks inte fungera korrekt. Med dB kalibreringsfunktionen kan användaren sätta en referensnivå...
  • Page 12: Allmän Funktion

    De flesta fiberoptiska nätverksenheter specifierar dess typiska output i dBm. Genom att ansluta FiberMASTER-powermetern till utgången på en nätverksenhet kan den direkta powern mätas ögonblickligen, så att ett felaktigt sändande kan isoleras.
  • Page 13: Ljuskälla Indikatorer Och Funktioner

    FiberMASTER side 13 Ljuskälla Indikatorer och Funktioner 1. Power LED. Lyser grönt när ljuskällan är aktiv. 2. Powerknapp. 3. Lågt batteri LED. Blinkar rött när batteriet är lågt. Vid 3.6 V stängs enheten av efter 10 minuter. Vid 3.3 V stängs enheten av efter 5 sekunder.
  • Page 14: Mätning Av Fiberkabelförlust

    (dBm) genom kabeln, som är under test, från powern (dBm) av ljuskällan, när denne är ansluten direkt till instrumentet. För att göra denna process enklare inkluderar FiberMASTER en kalibreringsfunktion som lagrar ljuskällans powernivå, jämför den med framtida mätningar och visar förlusten i dB direkt på...
  • Page 15: Steg 1

    FiberMASTER side 15 Kalibrering tillvägagångssätts diagram Följande diagram är supplement till steg 1-4 på föregående sida. Steg 1 Sätt det svarta skyddslocket på inputten på powermetern. Klara skyddslock släpper igenom omgivningens ljus och kan därför inte användas. Sätt på powermetern och vänta tills ”null” visas på...
  • Page 16: Steg 4

    FiberMASTER side 16 Steg 4 Koppla ifrån de två referensjumperna och koppla in kabeln som ska testas. Instrumentet kommer nu att visa den totala förlusten av alla komponenter mellen de två referensjumperna. Referensinformation dB kontra power – tabell % av power % av power Förlust...
  • Page 17: Tekniska Specifikationer

    FiberMASTER side 17 Tekniska specifikationer Power meter specifikationer Våglängd: 850, 1300/1310, 1490, 1550nm Detektor: InGaAs Mätningsnivåer: -60 till 3dBm Noggrannhet: + 5% Displayupplösning: Anslutning: Universal 2,5mm w/FC adapter Strömförsörjning: 3 x AAA Alkaline batterier Batteriets livslängd: 360 timmar Arbetstemperatur: -10 till +60°C Förvaringstemperatur:...
  • Page 18: English Usermanual

    Advice and Precautions Warning: • Do not look inside the optical fiber port when the FiberMASTER is operating. The emissions can be dangerous and cause permanent damage to your vision. • To prevent damage to the lens, do not insert items other than optical connectors into the port of the FiberMASTER.
  • Page 19: General Operation

    For example, most fiber optic network devices specify their typical output power in dBm. By connecting the FiberMASTER power meter to the output of a network device the direct power can be instantly measured to isolate a faulty transmitter.
  • Page 20: Light Source Indicators And Functions

    FiberMASTER side 20 Light Source Indicators and Functions 1. Power LED. Lights green when light source is active. 2. Power button. 3. Low Battery LED. Blinks red when battery is low. At 3.6V unit will power off after 10 minutes. At 3.3V unit will power off after 5 seconds.
  • Page 21: Measuring Cabling Loss

    (dBm) through the cabling under test from the power (dBm) of the light source when connected directly to the meter. To make this process easier FiberMASTER includes a calibration function that stores the light source power level and compares it to future readings and directly displays loss in dB on the LCD panel.
  • Page 22: Step 2

    FiberMASTER side 22 Step 2 Connect known good reference jumpers between the light source and power meter. In this example two jumpers are used in conjunction with a coupler. This configuration allows the jumpers to be connected directly to a patch panel when making measurements.
  • Page 23: Reference Information

    FiberMASTER side 23 Reference Information dB vs. Power Table % of Power % of Power Loss Remaining Lost 79.00% 21.00% 63.00% 37.00% 50.00% 50.00% 40.00% 60.00% 32.00% 68.00% 25.00% 75.00% 20.00% 80.00% 16.00% 84.00% 12.00% 88.00% 10.00% 90.00% 8.00% 92.00% 6.30%...
  • Page 24: Power Meter Specifications

    FiberMASTER side 24 Power Meter Specifications Wavelength 850, 1300/1310, 1490, 1550nm Detector InGaAs Measurement Range -60 to +3dBm Accuracy ±5% Display Resolution Connector Universal 2.5mm w/ FC adapter Power Supply AAA Alkaline Battery x 3 Operating Time 360 hours Operating Temp -10 to +60°C...
