DART Controls MDP CONTROL Series Instruction Manual page 45

Parámetro 14 - Modo del teclado
Este parámetro selecciona el modo de operación de los botones pulsadores del panel delantero. En
algunas aplicaciones, aumentar o reducir la tasa de rotación proporciona al usuario mayor efecto de control
al ingresar valores de regulación. Los parámetros 14 y 15 afectan solamente los botones de Hacia Arriba
[UP] y Hacia Abajo [Down] cuando el interconector del usuario se encuentra en el Modo de Funcionamiento.
Estas regulaciones también son aplicables a los botones de operación a distancia de Hacia Arriba/Hacia
Abajo [Up/Down] que se encuentran sujetos mediante la tarjeta de opción -1.
Modo 1: Lineal, Relación constante
En el modo lineal, oprimir y retener los botones de Hacia Arriba o Hacia Abajo hará que la
exposición cambie el valor continuamente en el sentido de dirección solicitado hasta que se
alcance bien sea la Exposición mínima o la Exposición máxima. El valor expuesto hará su
rotación a una relación constante que se especifi ca empleando el parámetro 15.
Modo 2: No lineal, Relación acelerada
En el modo no lineal, oprimir y retener los botones de Hacia Arriba o Hacia Abajo hará que
la exposición cambie el valor continuamente en el sentido de dirección solicitado hasta que
se alcance bien sea la Exposición mínima o la Exposición máxima. El valor expuesto hará
su rotación a una relación más lenta y aumentará en velocidad hasta alcanzar el valor de la
máxima relación de rotación. La relación de rotación inicial queda especifi cada mediante el
uso del parámetro 15.
Parámetro 15 - Modo de Rotación del teclado
Este parámetro regula la velocidad de rotación para los botones pulsadores del panel delantero. La
función de este parámetro varía ligeramente según el Modo del teclado. Vea el parámetro 14 para detalles
adicionales.
Parámetro 16 - Margen de ingreso S1 / S2 y Confi guración del contador preliminar
Este parámetro determina cómo el MDP procesa los ingresos de las señales S1 y S2 y especifi ca qué
margen de señal se emplea para las mediciones y el valor de los divisores internos de frecuencia o
contadores preliminares. Los modos con contadores preliminares superiores a 1 solamente deben emplearse
si la relación de ingreso de pulsaciones en S1 ó S2 excede la máxima relación natural de pulsaciones de la
unidad (vea las especifi caciones para detalles); de otra forma, el bucle de control puede entorpecerse y sin

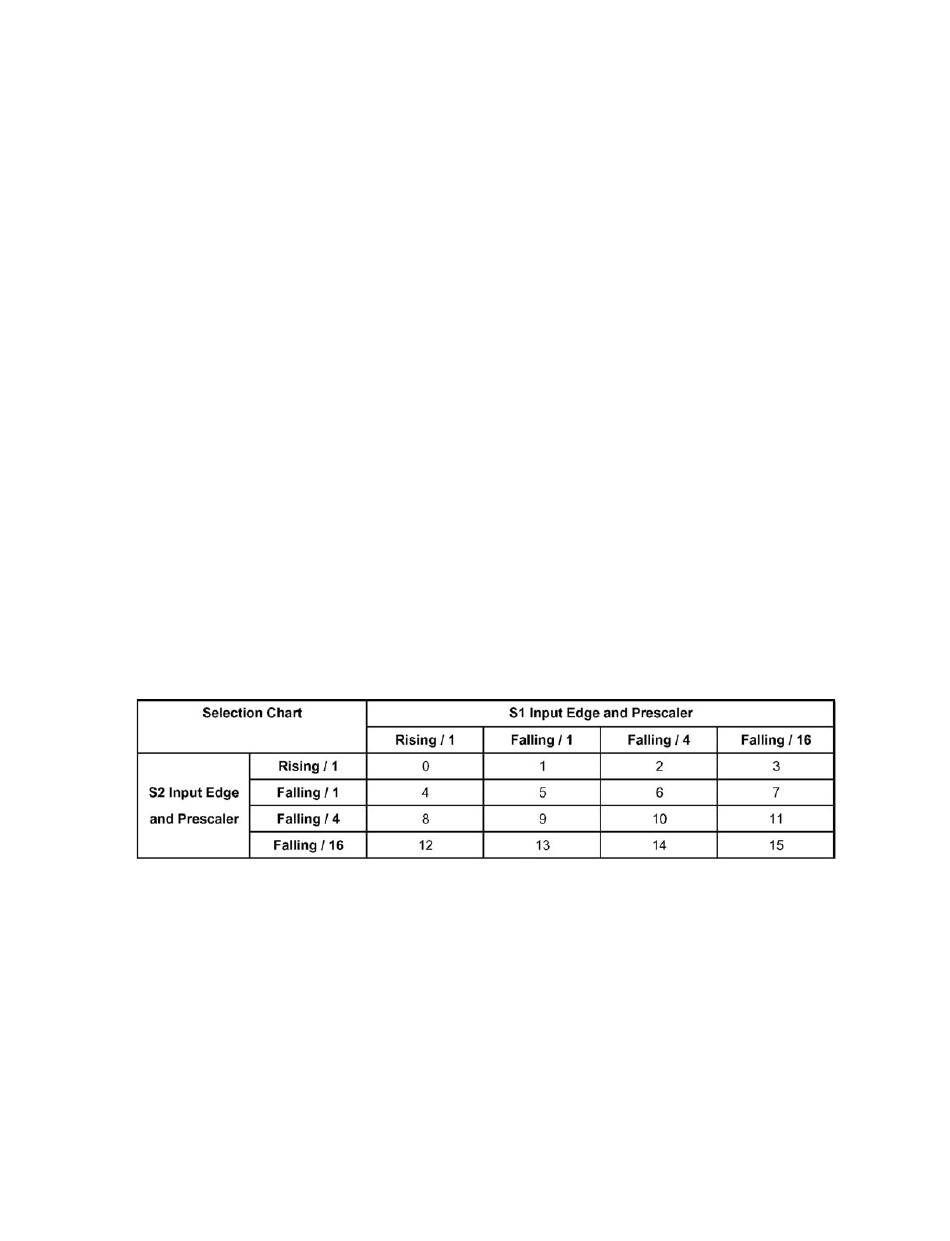

necesidad volverse falto de precisión. Para confi gurar este parámetro, use la tabla que sigue a continuación.
Como ejemplo, asuma una aplicación que requiere relaciones de ingreso de pulsaciones en S1 de 120,000
pulsaciones por minuto y en S2 de 35,000 pulsaciones por minuto. De acuerdo con las especifi caciones
eléctricas, la unidad solamente puede aceptar 50,000 pulsaciones por minuto en cada uno de los ingresos
S1 y S2. Teniendo presente esto, se deben seleccionar los contadores preliminares S1 y S2 como
Descendiendo/ 4 y Aumentando/ 1 respectivamente. En ese caso, el parámetro 16 quedaría regulado a 2.
Parámetro 18 - Modo de Aumento energético
Este parámetro defi ne el modo que determina el valor de funcionamiento incorporado, a falta de otro, al
aplicar inicialmente la energía eléctrica al MDP.
Modo 1: Valor incorporado en 0, a falta de otro
Estando en este modo la unidad expondrá el cero (unidades de exposición) a falta de otro.
Modo 2: Valor incorporado para aumento energético, a falta de otro
Estando en este modo la unidad incorporará el parámetro 19 como valor para aumento
energético, a falta de otro.
Modo 3: A falta de otro, usará el valor de funcionamiento anterior
Estando en este modo, la unidad usará, a falta de otro, el valor de funcionamiento anterior
antes de que fuese desconectado el suministro energético. Un valor de funcionamiento
anterior tiene que haber estado en activo por lo menos durante 3 segundos para ser llamado
después que la energía eléctrica fuera desconectada y vuelta a conectar.
17
