Agujero Y Dimensiones De Montaje - DART Controls MDP CONTROL Series Instruction Manual

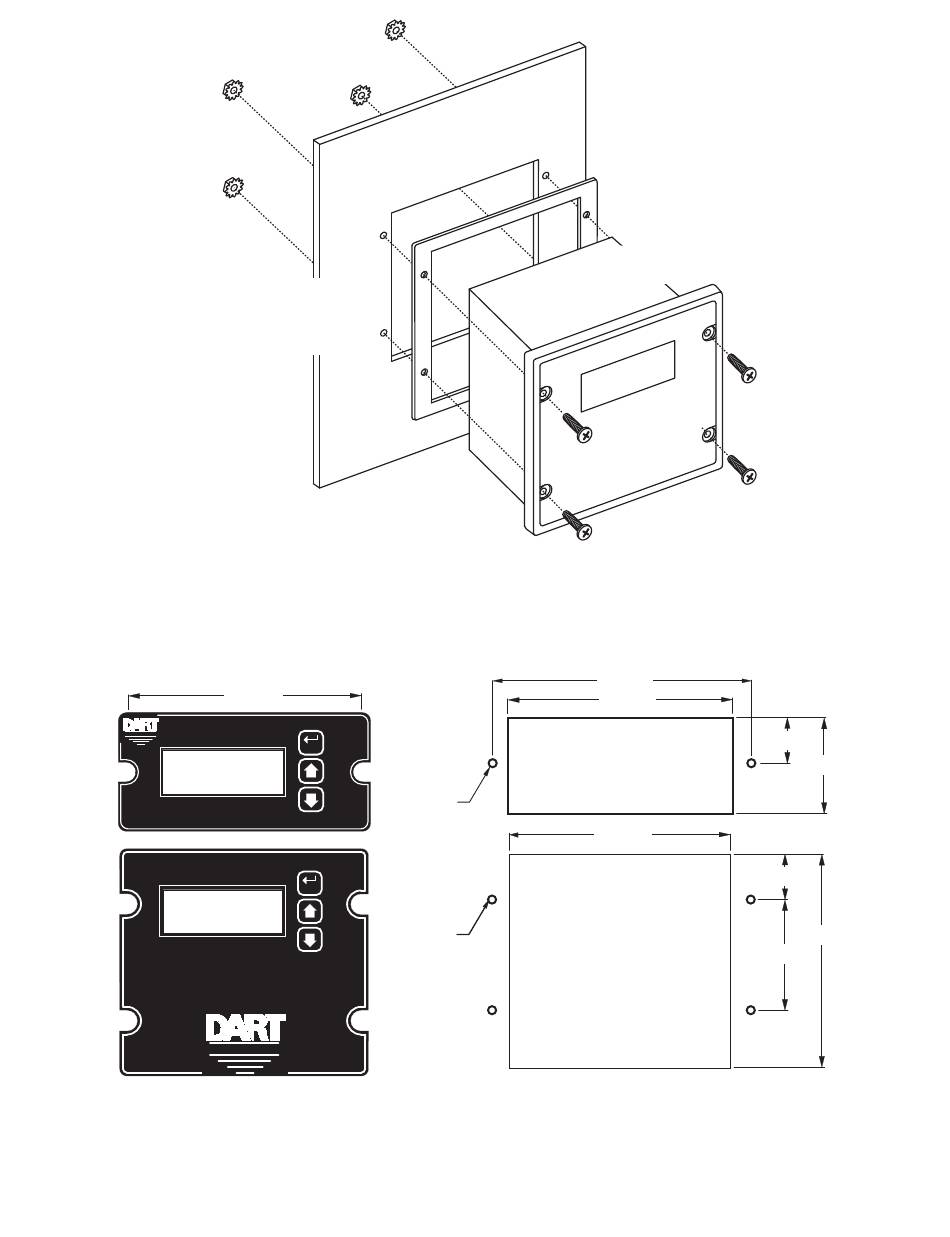

PANEL DEL MONTAJE
DEL CLIENTE
(AGUJERO CORTADO PARA LA CAJA
DE CONTROL APROXIMADAMENTE
3.622" [92,00 mm] DE ANCHO POR
3.622" [92,00 mm] DE ALTO)
SUMINISTRADO CON CADA CONTROL:
1) EMPAQUETADURA
2) (4) TORNILLOS DE ACERO INOXIDABLE NEGROS CABEZA CîNICA DE 6-32 X 3/4
3) (4) TUERCAS #6 CON ARANDELA DE SEGURIDAD

Agujero y dimensiones de montaje

4.000"
CONTROLS
Page Ite Valu Tach
Page Ite Val Tach
m
ENTER
MICRO-DRIVE
MICRO-DRIVE
ENTER
MICRO-DRIVE
CONTROLS
PROFUNDIDAD DE LA CAJA
4.625" - 117,48 mm
AGUJERO CORTADO
EN EL PANEL
"
.140 x 2
"
.140 x 4
PROFUNDIDAD DE LA CAJA
4.625" - 117,48 mm
AGUJERO CORTADO
EN EL PANEL
5
EMPAQUETADURA DE
MONTAJE DEL PANEL
(EL LADO DE LA EMPAQUETADURA QUE
TIENE ADHESIVO DEBE APUNTAR AL
PANEL DE MONTAJE DEL CLIENTE)
CONTROL
MD3P
4.000"
3.622"
MD10P
0.885"
3.622
0.811"
MD3P
2.000"
1.770"
3.622"
