Explicación de los modos principal (porcentual y
Los controles MDP disponen de dos modos básicos de operación, el modo principal y el modo subordinado.
En el Modo Principal, los controles son capaces de operar independientemente; mientras que en el Modo
Subordinado, el control requiere una señal procedente de un modo principal para poder operar. El Modo
Subordinado se utiliza en aplicaciones que requieren que el MDP siga estrechamente el proceso del Modo
Principal. Por ejemplo, si una fábrica tiene diez aparatos transportadores que deben estar sincronizados
durante largos períodos de tiempo, un ingeniero industrial podría utilizar un MDP como control principal para
el primer aparato transportador y nueve MDPs como seguidores o subordinados que recibirían sus órdenes
de velocidad del control principal o captador del primer aparato transportador.
En el Modo Principal Porcentual, el MDP controla el cociente del motor rastreando la captación de
pulsaciones del motor que son aplicadas al ingreso 1 de señal (S1). En este modo, la exposición se presenta
en unidades tales como galones por minuto, pies por segundo y RPM.
En el Modo Principal de Tiempo, el MDP controla el tiempo de proceso rastreando la captación de
pulsaciones del motor que son aplicadas al ingreso 1 de la señal (S1). En este modo, la exposición se
presenta en unidades de tiempo tales como HH:MM ó MM:SS, donde HH son horas, MM minutos y SS
segundos. Este modo se emplea en forma más común en procesos sensibles al tiempo tales como aparatos
transportadores para hornos y aplicaciones de enchapado o plateado.
En el Modo Subordinado, el MDP rastrea el número de pulsaciones que se aplican al ingreso de la señal
principal (S2). Mediante estas pulsaciones, se calcula la tasa del proceso principal. Esta tasa es multiplicada
por el porcentaje que aparece expuesto en el interconector del usuario. La exposición está expresada en
términos del 0.1% de las unidades principales. Por ejemplo, 675=67.5 por ciento de la velocidad principal.
Un principal que gira a razón de 1350 RPM, haría que el subordinado trabajase su motor al 67.5% *1350
RPM ó 911.25 RPM. Aplicaciones típicas de subordinados incluyen la rotación sincronizada, los aparatos
transportadores sincronizados y algunos procesos de materiales de malla.

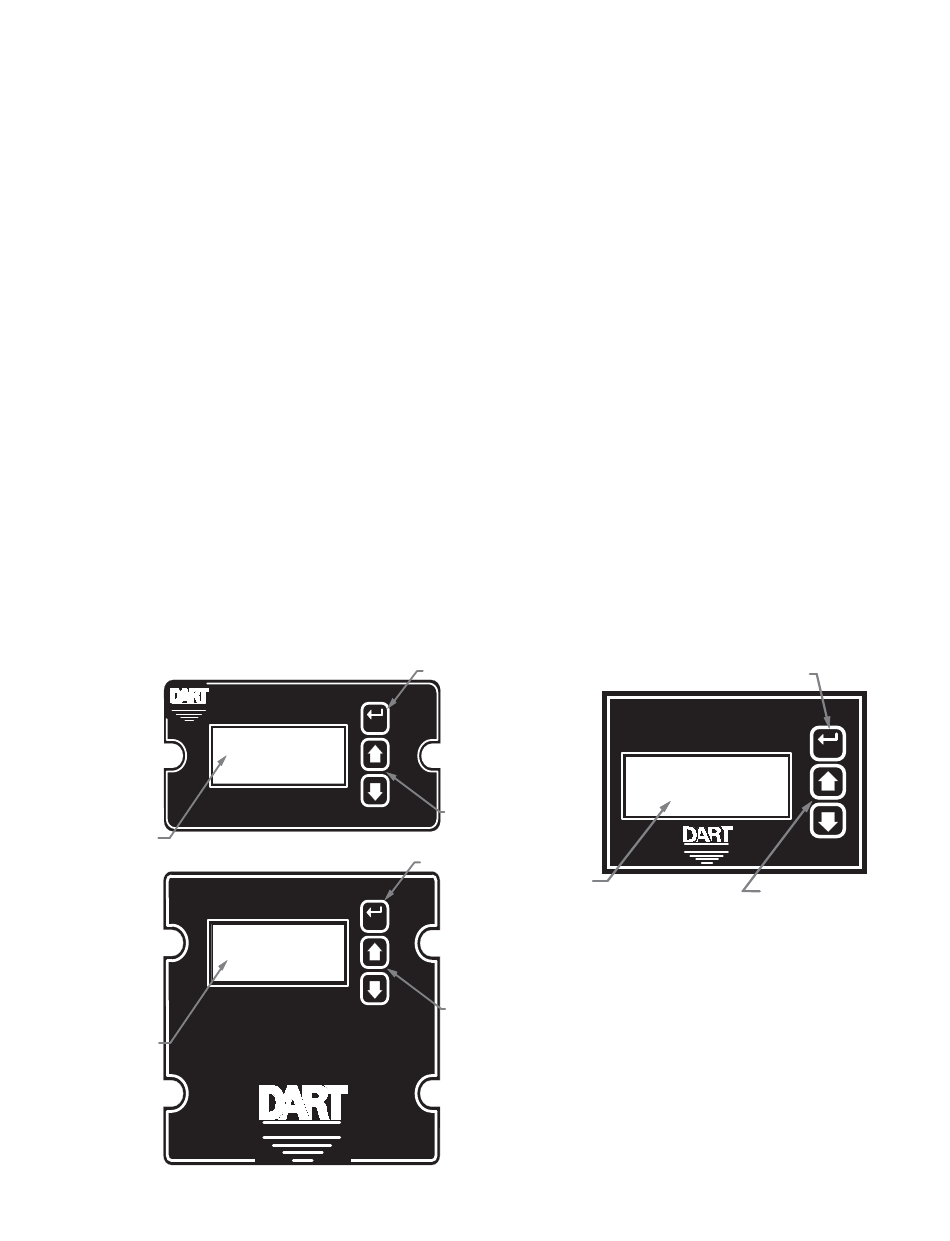

Referencia visual
