Descripciones del bloque de terminales P1

P1-1 (CA / N) - Para líneas monofásicas de CA, conecte el lado Neutral de su línea de CA a este terminal.
Para sistemas con dos líneas de CA vivas, conecte cualquiera de las dos líneas vivas de CA a este
terminal.
P1-2 (CA / L) - Para líneas monofásicas de CA, conecte el lado vivo de su línea de CA a este terminal.
Para sistemas con dos líneas de CA vivas, conecte cualquiera de las líneas vivas a este terminal.
P1-3 (-A) - Este es el terminal negativo de la -Armadura. Para la rotación normal de su motor se debe
conectar el cable -armadura de su motor a este terminal. El cable +Armadura de su motor se
conectará aquí cuando se desee una rotación inversa de la armadura.
P1-4 (+A) - Este es el terminal positivo de la +Armadura. Para la rotación normal de su motor se debe
conectar el cable +Armadura de su motor a este terminal. El cable -Armadura de su motor se
conectará aquí cuando se desee una rotación inversa de la armadura.
P1-5 (COM) - Este es el punto común para la lógica del control. El cable común del sensor de la
velocidad así como cualquier otra fuente que necesite hacer referencia al común del control, deberá
conectarse a este terminal.
P1-6 (+5V) - Esta es una fuente energética incorporada de +5VCD con capacidad hasta 50mA. El cable
de suministro del sensor de velocidad puede conectarse a este terminal como su fuente energética.
P1-7 (S1) - Este es el terminal de ingreso de señal para el codifi cador o la captación digital del motor.
P1-8 (S2) - Este ingreso puede programarse para ejecutar un número de funciones avanzadas. En el
Modo Subordinado, este ingreso es el terminal de ingreso de la señal para el captador digital
principal o del codifi cador. En los Modos Principales (Porcentual o Tiempo), este ingreso se puede
confi gurar para funcionar como parada de emergencia, inhibidor o mandato de empuje.
P1-9 (1NO) - Este es un contacto normalmente abierto de la salida del relé asignable al usuario.
P1-10 (1C) - Este es un contacto común del relé asignable al usuario.
P1-11 (1NC) - Este es un contacto normalmente cerrado de la salida del relé asignable al usuario.
P1-12 (IN1) - Este ingreso puede programarse para ejecutar un número de funciones avanzadas. Puede
confi gurarse para funcionar como una parada de emergencia, inhibidor o mandato de empujón.

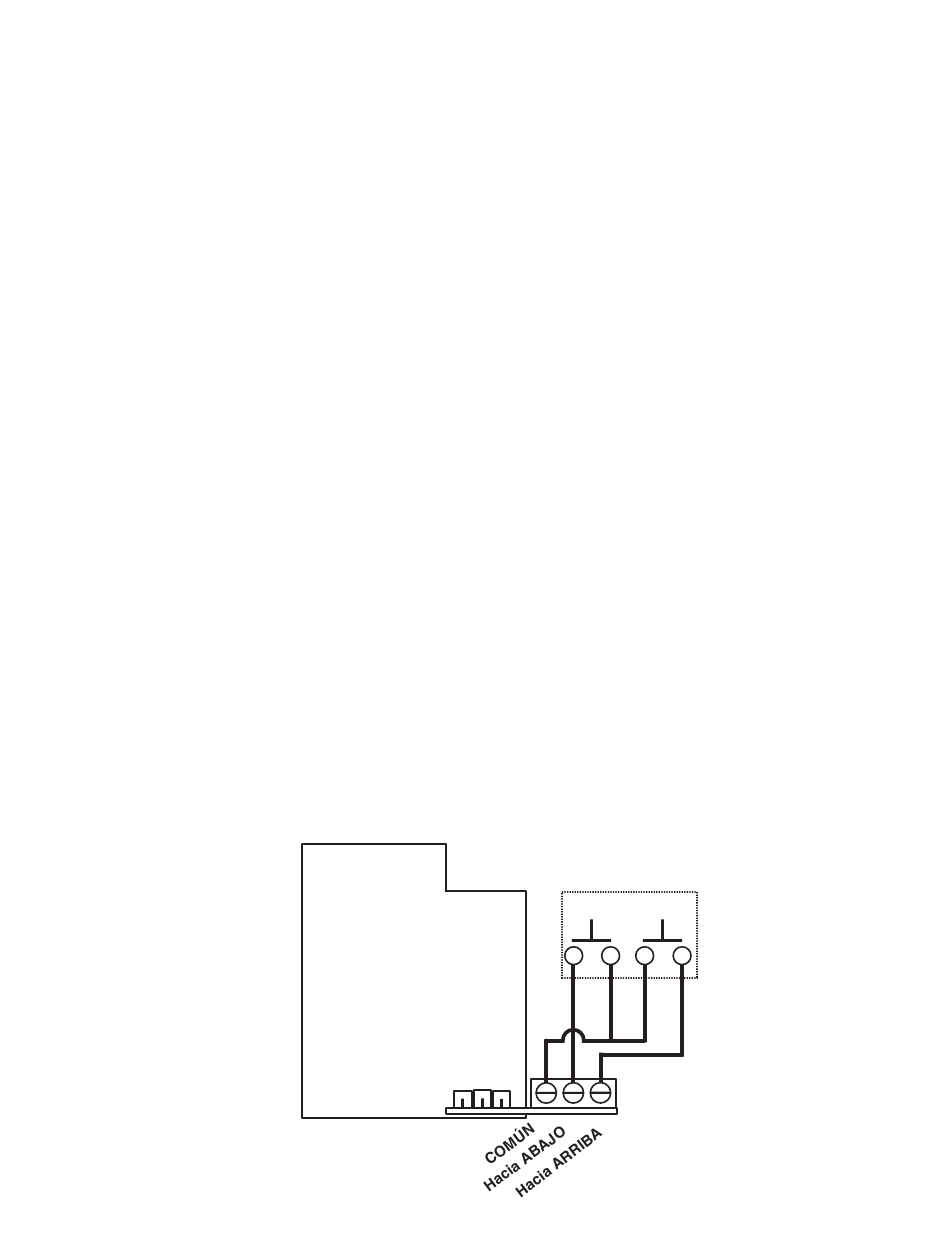

Opción -1 de alambrado
La tarjeta de - 1 opción es un módulo que permite el alambrado a la unidad de botones pulsadores externos
para arriba y para abajo. Estos botones funcionan exactamente como los botones de Hacia Arriba y
Hacia Abajo en la interconexión del usuario. Este módulo se usa comúnmente para permitir a los PLCs o
dispositivos manuales a que operen a distancia el panel delantero. El alambrado para los botones externos
están sujetos mediante un bloque de terminales europeos de 3mm en la tarjeta de -1 opción. Los botones se
activan poniendo en corto el terminal rotulado Com ya sea con el terminal Hacia Arriba [UP] o Hacia Abajo
[down].
TARJETA SERIE PC
DE
MICROPROCESADOR
TARJETA
-1 OPCIÓN
9
CAMBIOS
A DISTANCIA
Hacia
Hacia
ABAJO
ARRIBA
-3
-2 -1
