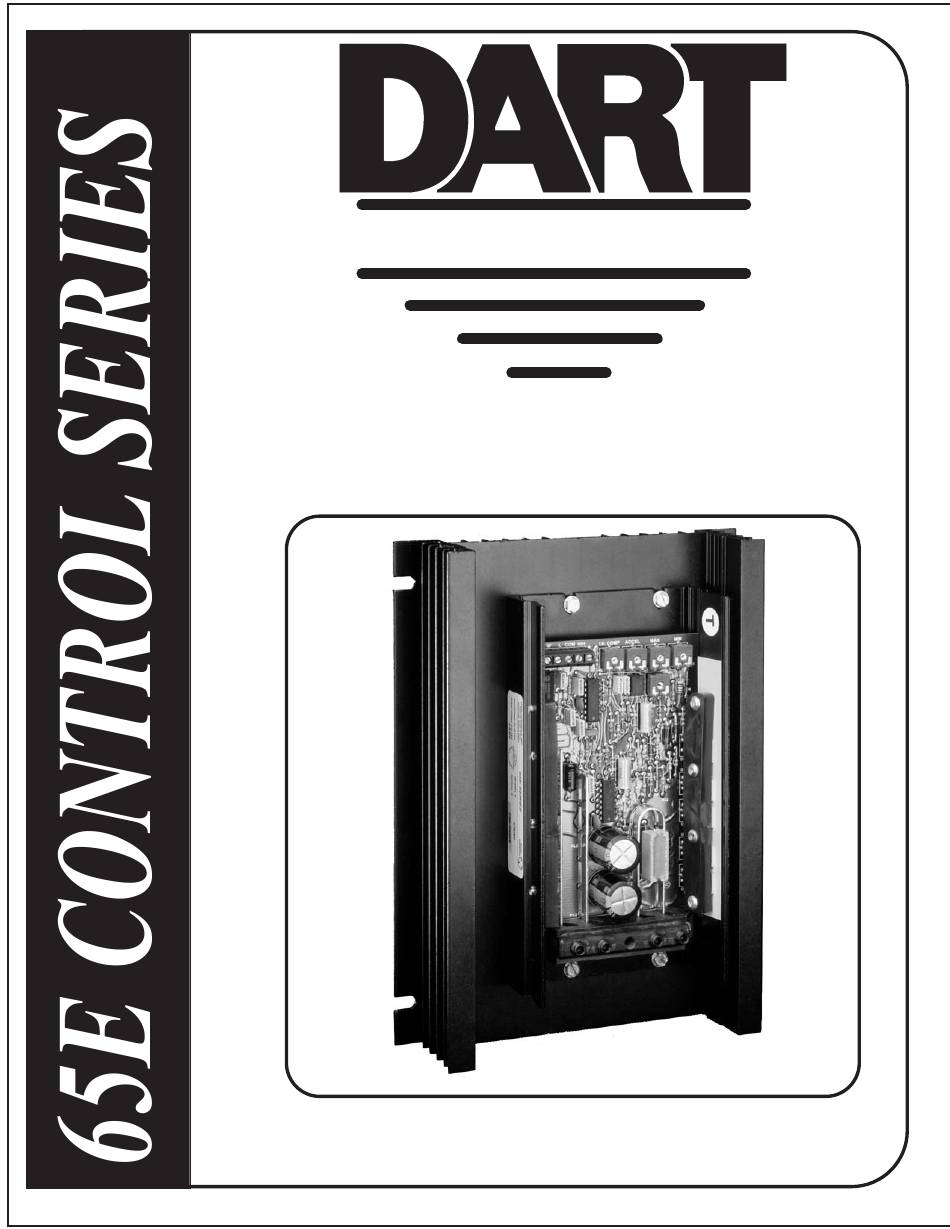

- Page 1 CONTROLS Instruction Manual Variable Speed Control P.O. Box 10 Phone (317) 873-5211 5000 W. 106th Street Fax (317) 873-1105 Zionsville, Indiana 46077 www.dartcontrols.com LT11 (0408) A-5-3288B...
-
Page 2: Table Of Contents
WARRANTY Dart Controls, Inc. (DCI) warrants its products to be free from defects in material and workmanship. The exclusive remedy for this warranty is DCI factory replacement of any part or parts of such product which shall within 12 months after delivery to the purchaser be returned to DCI factory with all transportation charges prepaid and which DCI determines to its satisfaction to be defective. -
Page 3: Mounting Dimensions
MOUNTING DIMENSIONS 65E20 & 65E40 MOUNTING 7.00” 1.70” 3.62” .344” .188 DIA. (4 SLOTS) SLOT DEPTH 1.75” 6.50” SIDE VIEW TOP VIEW 65E60 MOUNTING 9.00” 7.50” .75” 7/32” DIA. (4 SLOTS) NOTE: When mounting the control, allow clearance above components to prevent shorting SIDE VIEW TOP VIEW TOP VIEW... -
Page 4: Inhibiting The Control
(continued) 65E SERIES HOOK-UP DIAGRAM 5Ký Speedpot White Pot High (P2-1) Pot Wiper (P2-2) -Battery (P1-1) Orange Pot Low (P2-3) Common (P2-4) Inhibit (P2-5) Optional -Arm (P1-2) Inhibit (see hook-up Battery I.R. Comp. No Connect (P1-3) below) Motor Accel +Battery (P1-4) -
Page 5: In Case Of Difficulty
• Min. or Max. trimpots not properly adjusted See “Trimpot Adjustments” - page 3-4 • Possible control failure Send to Dart Controls, Inc. Motor rotates in wrong direction • Motor armature hooked up backwards Reverse armature + and - leads Motor stalls under a light load •... -
Page 6: Series Parts Placement & List
65E40 / 65E60 PART PLACEMENT & LIST CAPACITORS RESISTORS L COM INH I.R. COMP ACCEL 300& 5W .1µF 63V .1µF 63V 470& .22µF 100V P2-1 P2-2 P2-3 P2-4 P2-5 .1µF 63V 470& .1µF 63V .22µF 100V 20K MAX .1µF 63V .01µF 100V 220K .01µF 100V... -
Page 7: 65E Series Schematic
65E SERIES SCHEMATIC... - Page 8 GARANTÍA Dart Controls, Inc. (DCI) garantiza que sus productos están libres de defectos en su material y mano de obra. La solución exclusiva de esta garantía consiste en el reemplazo, por parte de la fábrica de DCI, de cualquier parte o partes de dicho producto, el cual deberá ser devuelto dentro de un plazo de 12 meses posteriores a la entrega al comprador, directamente a la fábrica de DCI con todos los cargos de...
- Page 9 DIMENSIONES DE MONTAJE MONTAJE para el 65E20 y 65E40 7.00” 1.70” 3.62” PROFUNDIDAD DE LA RANURA 0,188 DIA (4 RANURAS) 0,344” 1.75” 6.50” MONTAJE para el 65E60 9.00” 7.50” .75” 7/32” DIA. (4 RANURAS) NOTA: Cuando se monte el control, deje un espacio arriba de los componentes para prevenir cortocircuitos.
- Page 10 (continúa) DIAGRAMA DE CONEXIÓN SERIE 65E Terminal de control de velocidad 5KW Blanco Terminal de vel. alto (P2-1) Rojo Terminal de vel. movil (P2-2) -Bateria (P1-1) Anaranjado Terminal de vel. baja (P2-3) Comun (P2-4) Inhibicion (P2-5) Inhibicion -Brazo (P1-2) opcional (ver la conexion Bateria Comp.
- Page 11 • Los trimpots min. o máx. no están ajustados adecuadamente Véase "Calibración de la Terminal de Ajuste de Circuito (Trimpot)" páginas 3-4 • Posible falla del control Envíese a Dart Controls, Inc. El motor gira en la dirección • El armazón del motor está conectado al revés Invierta las conexiones + y - del armazón...
- Page 12 LOCALIZACIÓN Y LISTA DE LAS PARTES PARA 65E40 / 65E60 CONDENSADORES RESISTORES L COM INH I.R. COMP ACCEL 300 5W .1µF 63V .1µF 63V .22µF 100V P2-1 P2-2 P2-3 P2-4 P2-5 .1µF 63V .1µF 63V .22µF 100V 20K MAX. .1µF 63V C.L.
- Page 13 ESQUEMA DE LA SERIE 65E 6-SP...
-
Page 14: Dimensions Du Boitier De Controle
GARANTIE Dart Controls, Inc. (DCI) garantit que ses produits sont indemnes de défauts de matière et de main d’œuvre. Le seul recours sous le couvert de cette garantie est le remplacement en usine par DCI de toute pièce ou partie du produit qui sera renvoyée à l’usine DCI dans les 12 mois suivant la livraison à... -
Page 15: Cotes De Montage
COTES DE MONTAGE Montage des 65E20 et 65E40 7.00” 1.70” 3.62” 0,188 DIA. PROFONDEUR ENCOCHE 0,344” (4 ENCOCHES) 1.75” 6.50” VUE DE CÔTÉ VUE DU DESSUS MONTAGE DU 65E60 9.00” 7.50” .75” 7/32” DIA. (4 ENCOCHES) NOTE: Lors du montage du regulateur, laissez du jeu au-dessus des composants pour eviter les courts-circuits. -
Page 16: Inhibition Du Controle
(cont.) SCHEMA DE RACCORDEMENT SERIE 65E Pot. vitesse Blanc Pot. haut (P2-1) Pot. balai (P2-2) Rouge -Batterie (P1-1) Pot. bas (P2-3) Orange Commun (P2-4) Inhibition (P2-5) Inhibition -Armature (P1-2) facultative (voir raccord Batterie Comp. I.R. Pas de connexion (P1-3) ci-dessous) Moteur Accel +Batterie (P1-4) -
Page 17: En Cas De Difficultes
• Pot. Min. ou Max. mal réglés Voir “Réglages Pot.” - page 3-4 • Panne possible du régulateur Renvoyez-le chez Dart Controls, Inc. Le moteur tourne dans le mauvais sens • Armature moteur connectée à l'envers Inversez les fils + et - de l'armature Le moteur cale sous faible charge •... -
Page 18: Serie 65E Liste De Pieces Et Emplacement
65E40 / 65E60 - LISTE DES PIECES ET EMPLACEMENT RESISTANCES CONDENSATEURS L COM INH I.R. COMP ACCEL 300 5W .1µF 63V .1µF 63V .22µF 100V P2-1 P2-2 P2-3 P2-4 P2-5 .1µF 63V .1µF 63V .22µF 100V 20K MAX. .1µF 63V C.L. -
Page 19: Schema Serie 65E
SCHEMA SERIE 65E 6-FR... - Page 20 MORE DC MOTOR SPEED CONTROL PRODUCTS FOR YOUR EVERYDAY NEEDS Stock # 5JJ58 Stock # 2M510 Stock # 6Z385A 1/40 - 2/3 Hp 1/50 Hp - 1.0 Hp 1/50 Hp - 2.0 Hp NEMA 4 Enclosed Open Chassis SCR Open Chassis SCR Stock # 1XC92A Stock # 6Z388B Stock # 6Z386A...
