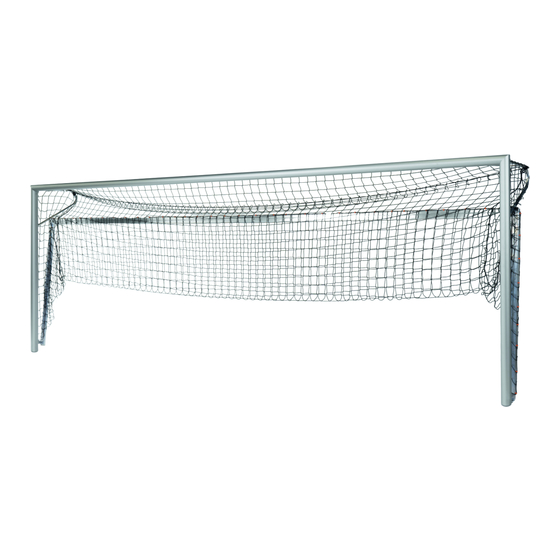

Haspo 184 Assembly Instruction Manual

Aluminium ground frame folding, net depth 1.50 m, net depth 2.00 m, net depth 1.00 m

Hide thumbs

page of 10

/ 10
Bookmarks

Available languages

Quick Links

Download this manual

Montageanleitung

Alu-Bodenrahmen „hochklappbar"

Art.- Nr.: 184 - Netztiefe 1,50 m

Art.- Nr.: 185 - Netztiefe 2,00 m

Art.- Nr.: 1841, 1842 - Netztiefe 1,00 m

Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude

an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit

sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig

durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

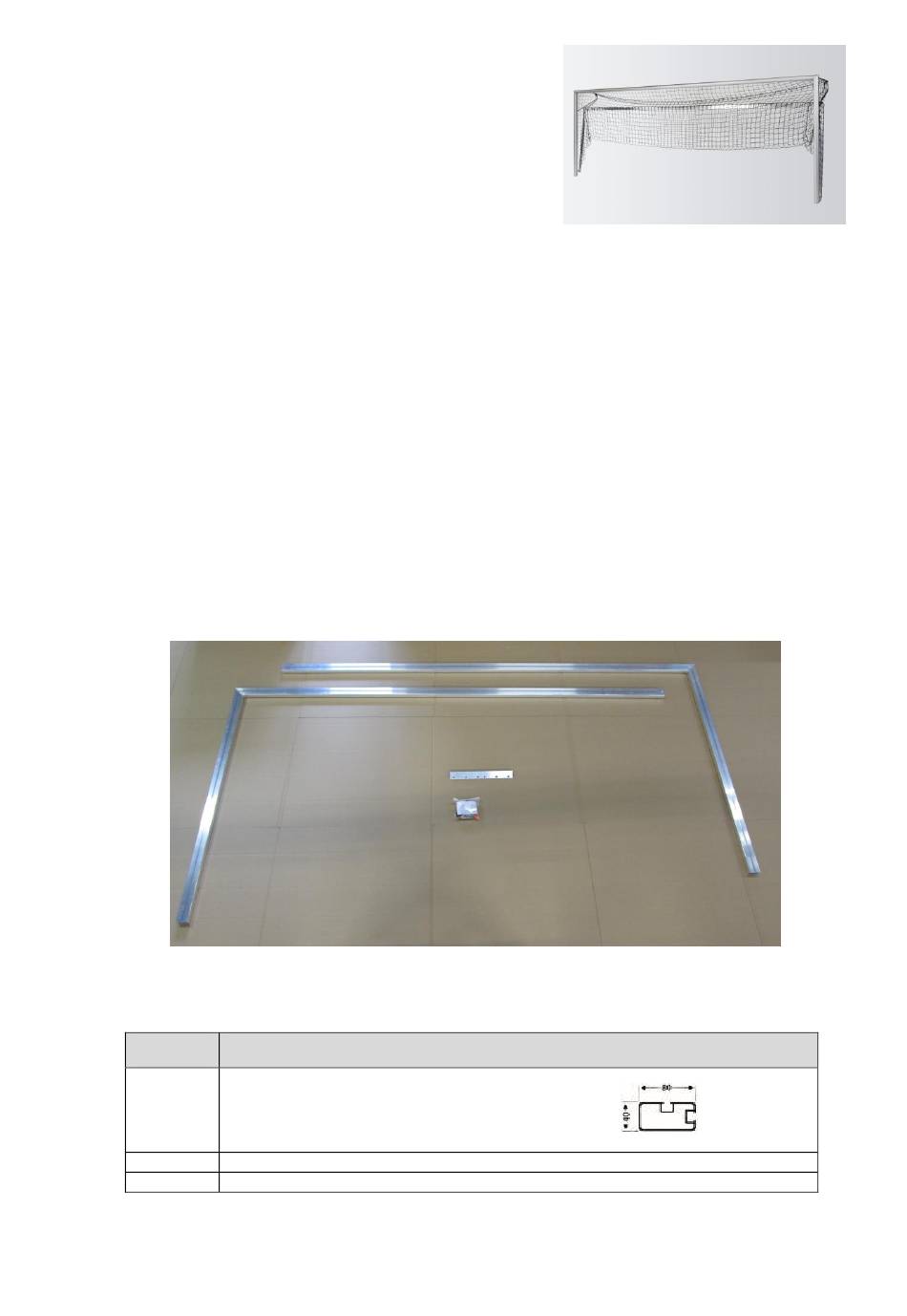

1. Lieferumfang

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit

dem Aufbau beginnen.

Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück Boden-

rahmen. Bei paarweiser Lieferung ist jeweils die doppelte Menge enthalten.

Inhalt Gesamt:

Stück

Beschreibung

Bodenrahmenbügel aus Rechteckprofilen

(1x links, 1x rechts)

Verbindungwinkel, Länge 500 mm

Zubehörbeutel

Need help?

Do you have a question about the 184 and is the answer not in the manual?

Questions and answers

Summary of Contents for Haspo 184

Page 1 Art.- Nr.: 185 - Netztiefe 2,00 m Art.- Nr.: 1841, 1842 - Netztiefe 1,00 m Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
Page 2 Inhalt Zubehörbeutel: Stück Beschreibung Kunststoffkappen Einsteckmuttern 40mm, M8 Einsteckmuttern 20mm, M8 Senkschraube mit Innensechskant DIN 7991, M8 x 20mm Linsenschraube mit Innensechskant DIN 7380, M8 x 16mm Sechskantschrauben DIN 933, M8 x 20mm Selbstsichernde Muttern DIN 985, M8 Sicherheits-System-Netzhalter Scharnierteil A, Winkel ungleichschenklig Scharnierteil B, Winkel gleichschenklig Sechskant-Winkelschraubendreher SW5, DIN 911 Montageanleitung...
Page 3 Montage Scharnierteil A an den Pfosten: Den Torrahmen zur Montage des Bodenrahmens aus den Bodenhülsen herausnehmen und flach auf den Boden legen. Dabei darauf achten, dass die Nut im Pfosten nach oben zeigt. Nun je Pfosten 2 Stck. Einsteckmuttern M8, Länge 20 mm unten am Pfosten in die Nut einschieben.
Page 4 c) Montage Scharnierteil B an den Bodenrahmen: An den Enden des Bodenrahmens je Seite 2 Stück Einsteckmuttern M8, Länge 20 mm, in die obenliegende Nut einschieben (siehe Foto unten links). Dann je Seite 1 Stck. Scharnierteil B (Winkel gleichschenklig) mit den 2 Bohrungen auf die Nut am Bodenrahmen auflegen.
Page 5 Produkte können sich technische Änderungen ergeben. Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! ___________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
Page 6: Scope Of Delivery
Cat. - no.: 185 - net depth 2.00 m Cat. - no.: 1841, 1842 - net depth 1.00 m Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly.
Page 7 Accessories: Stück Beschreibung Plastic cap Nut 40mm, M8 Nut 20mm, M8 Countersunk socket screw DIN 7991, M8 x 20mm Countersunk socket screw DIN 7380, M8 x 16mm Hexagon socket screw DIN 933, M8 x 20mm Self-locking nuts DIN 985, M8 Safety system net holder Hinge parts A, unequal angle Hinge parts B, equal-sided angle...
Page 8 a) Assembly of hinge part A at uprights: Take goal frame out of ground sockets to mount the ground frame. Put it on the ground. Take care that the groove in the upright faces upwards. Push 2 nuts M8, length 20 mm in the groove at the bottom of each upright.
Page 9 c) Assembly of hinge part B at the ground frame: Push 2 nuts M8, length 20 mm into the groove in each side of the ground frame (see picture bottom left). Then place hinge parts B with 2 holes (equal-sided angle) on the groove of the ground frame.
Page 10: Maintenance And Safety Instructions
Note: Due to our continuous quality check of products and equipment technical modifications are possible. Only use water to clean surfaces and no alcohol or aggressive substances. ___________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.

This manual is also suitable for:

185 1841 1842
