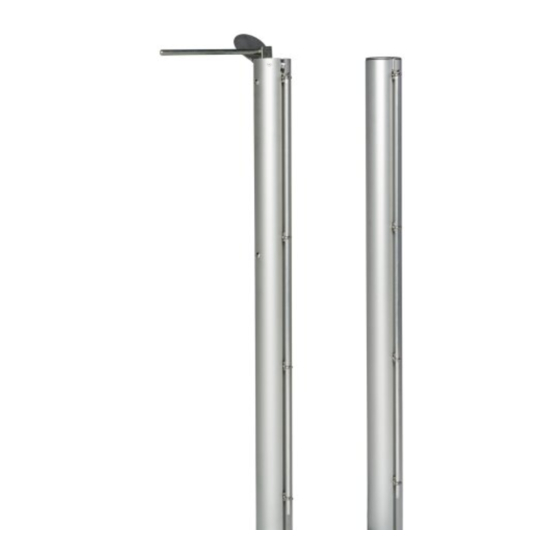

Round tennis uprights

Hide thumbs

page of 16

/ 16
Bookmarks

Available languages

Quick Links

Download this manual

Montageanleitung

Tennis-Pfosten- rund

Art.-Nr.: 2985318

Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude

an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit

sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig

durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

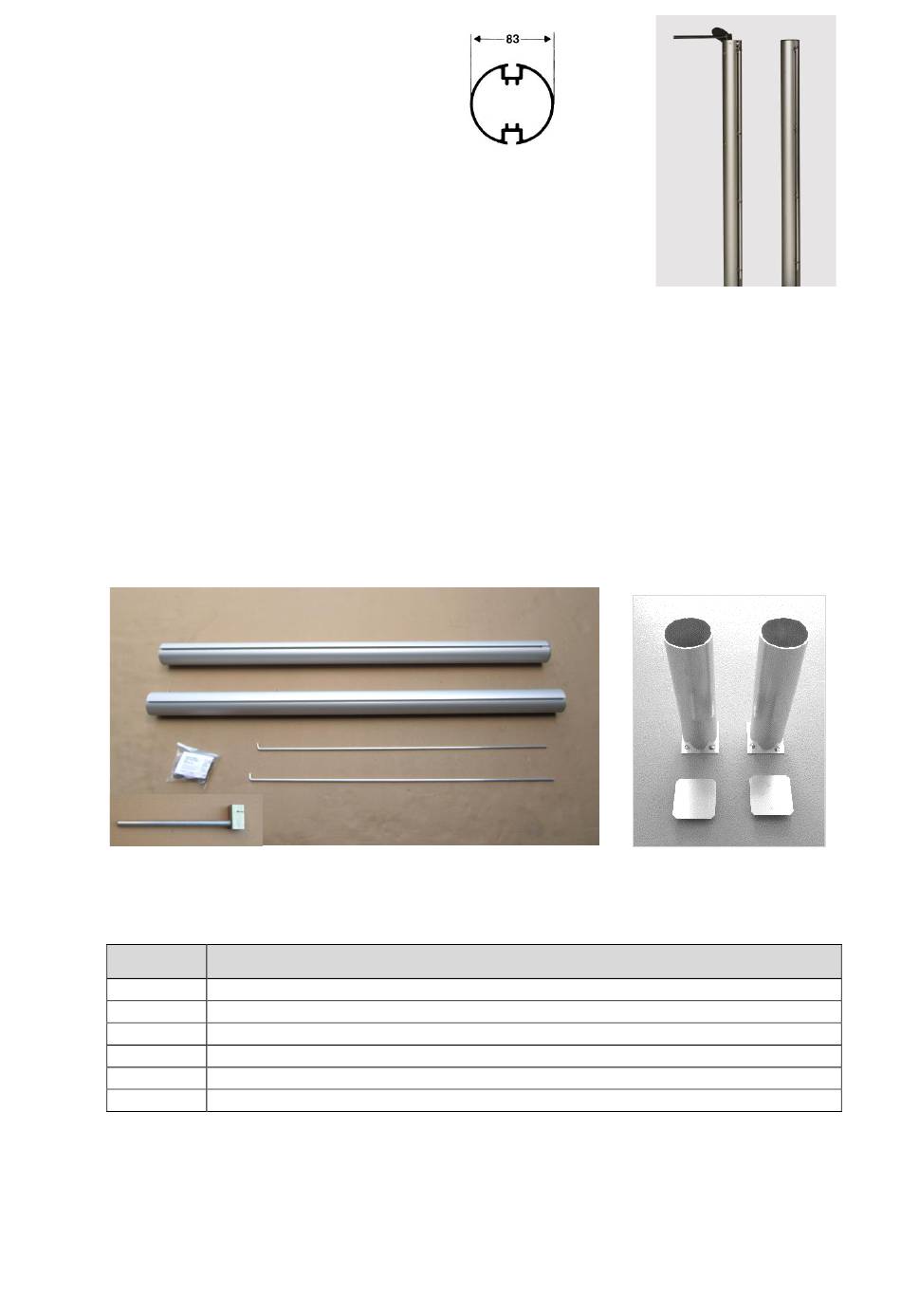

1. Lieferumfang:

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem

Aufbau beginnen.

Die in der Montageanleitung abgebildeten Farbtöne der Profile sind nur

Beispiele. Die Farbtöne können von denen der gelieferten Profile abweichen.

Inhalt gesamt:

Stück

Beschreibung

Pfosten mit Spindelmechanik (=Mechanikpfosten)

Pfosten mit Seilführungskappe (=Gegenpfosten)

Aluminium-Bodenhülse mit Abdeckkappe (optional)

Netzhaltestange

Vierkantschlüssel (steckt im Mechanikpfosten-bitte herausnehmen)

Zubehörbeutel

Need help?

Do you have a question about the Alu and is the answer not in the manual?

Questions and answers

Summary of Contents for Haspo Alu

Page 1 Tennis-Pfosten- rund Art.-Nr.: 2985318 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Page 2: Montage
Inhalt Zubehörbeutel: Stück Beschreibung Für Mechanikpfosten: Einsteckmutter 20mm, M6 Netzhaken Halteklotz für Abdeckkappe Abdeckkappe Gewindestift DIN 553, M6 x 8mm Flachkopf-Schlitzschraube DIN 84, M4 x 40mm Selbstsichernde Mutter DIN 985, M4 Für Gegenpfosten: Einsteckmutter 20mm, M6 Einsteckmutter 20mm, M8 Netzhaken Winkelhaken, M8 Montageanleitung 2.
Page 3 Nun 4 Stck. Netzhaken in die Einsteckmuttern M6 eindrehen. Die Netzhaken so eindrehen und ausrichten (waagerecht - siehe Foto), dass später die Netzhaltestange durch die Öffnungen der Haken geschoben werden kann. Netzhaken waagerecht eindrehen Im nächsten Schritt in die Nut auf der Gegenseite des Pfostens 1 Stck.
Page 4 Die Abdeckkappe am Halteklotz mit 1 Stck. Flachkopfschlitzschraube DIN 84, M4 x 40mm und selbstsichernder Mutter DIN 985, M4 befestigen. Ggf. den Halteklotz nochmals ausrichten und anschließend den Gewindestift fest anziehen. c) Einstellen der Pfosten: Die vormontierten Pfosten mit den offenen Enden so in die Bodenhülsen einstellen, dass sich die Netzhaken gegenüber befinden (zur Feldmitte zeigend).
Page 5 Dann die Netzhaltestange von oben durch die Netzhaken schieben. Dabei das Netz am Rand gleichmäßig auf die Netzhaltestange auffädeln. Den abgewinkelten Steg der Netzhaltestange zum Pfosten drehen. Sofern zusätzliche Befestigungseile Netz vorhanden sind, diese um die Pfosten führen und befestigen. b) Einhängen Spannseil am Mechanikpfosten: Den Deckel am Mechanikpfosten aufklappen und mitgelieferten Vierkantschlüssel auf den...
Page 6 Dann den Seilhaken durch Verwendung des Schlüssels soweit nach unten drehen, bis sich die seitliche Netzkante (Maschen) nah am Pfosten befinden. Nun auch am Mechanikpfosten die Netzhalte- stange oben Netzhaken einschieben. Dabei das Netz am Rand gleichmäßig auf die Netzhaltestange auf- fädeln.
Page 7 4. Hinweise zum Einbetonieren der Bodenhülsen: Nachstehende Einbauskizze dient als Hilfestellung beim Einbetonieren der Bodenhülsen. Hinweis: Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächenwassers zu ermöglichen, empfiehlt es sich, unter die Bohrungen in den Bodenhülsen jeweils ein Rohr in den Boden zu stecken.
Page 8 Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden und fördert die Wiederverwendung von Materialien sowie Rohstoffen. _____________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
Page 9: Scope Of Delivery
Assembly instruction Round Tennis Uprights Cat.-no.: 2985318 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly.
Page 10 Accessories: Piece Description For mechanical upright: Nut 20mm, M6 Net hook Support for cap Grub screw DIN 553, M6 x 8mm Slotted pan head screw DIN 84, M4 x 40mm Self-locking nut DIN 985, M4 For counter upright: Nut 20mm, M6 Nut 20mm, M8 Net hook Composing stick, M8...
Page 11 Now screw 4 net hooks into the nuts M6. Adjust net hooks (horizontally – see picture) so that that later the net holding rod can be fixed screw net hooks horizontally Then stick into the groove at the opposite side of the upright 1 nut M8 and push it below the cap.
Page 12 Fix cap at the support with 1 slotted pan head screw DIN 84, M4 x 40mm and self- locking nut DIN 985, M4. If necessary adjust support again and tighten grub screw. c) Fixing of uprights: Mount the open end of the uprights into the ground sockets with net hooks facing to the field’s mid.
Page 13 Then push the net holding rod through the net hooks and pull the net evenly over the rod. If there are additional fixing ropes at the net pull and fix them around the upright. b) Fixing of rope at the mechanical upright: Open the cap at the mechanical upright and set the square key wrench on the spigot of the spindle.
Page 14 Then pull the hook down with the help of the wrench until the lateral net meshes are close to the upright. Afterwards also push the net holding rod through the net hooks and pull the net evenly over the rod. If there are additional fixing ropes at the net pull and fix them around the upright.
Page 15 4. Instruction to concrete ground sockets: The following sketch will help you to concrete the ground sockets. Note: To enable a drain off of possible water we recommend to stick a tube below the holes of the ground sockets.Do not apply an acceleration mixture or antifreeze as these adhesives may cause damages of the sockets.
Page 16 ___________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
