Montageanleitung
Alu-Bodenrahmen „hochklappbar"
Art.- Nr.: 194 - Netztiefe 1,50 - 2,00m
Art.- Nr.: 1941, 1942 - Netztiefe 1,00m
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an
diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie
den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch,
bevor Sie mit der Montage bzw. Nutzung beginnen.

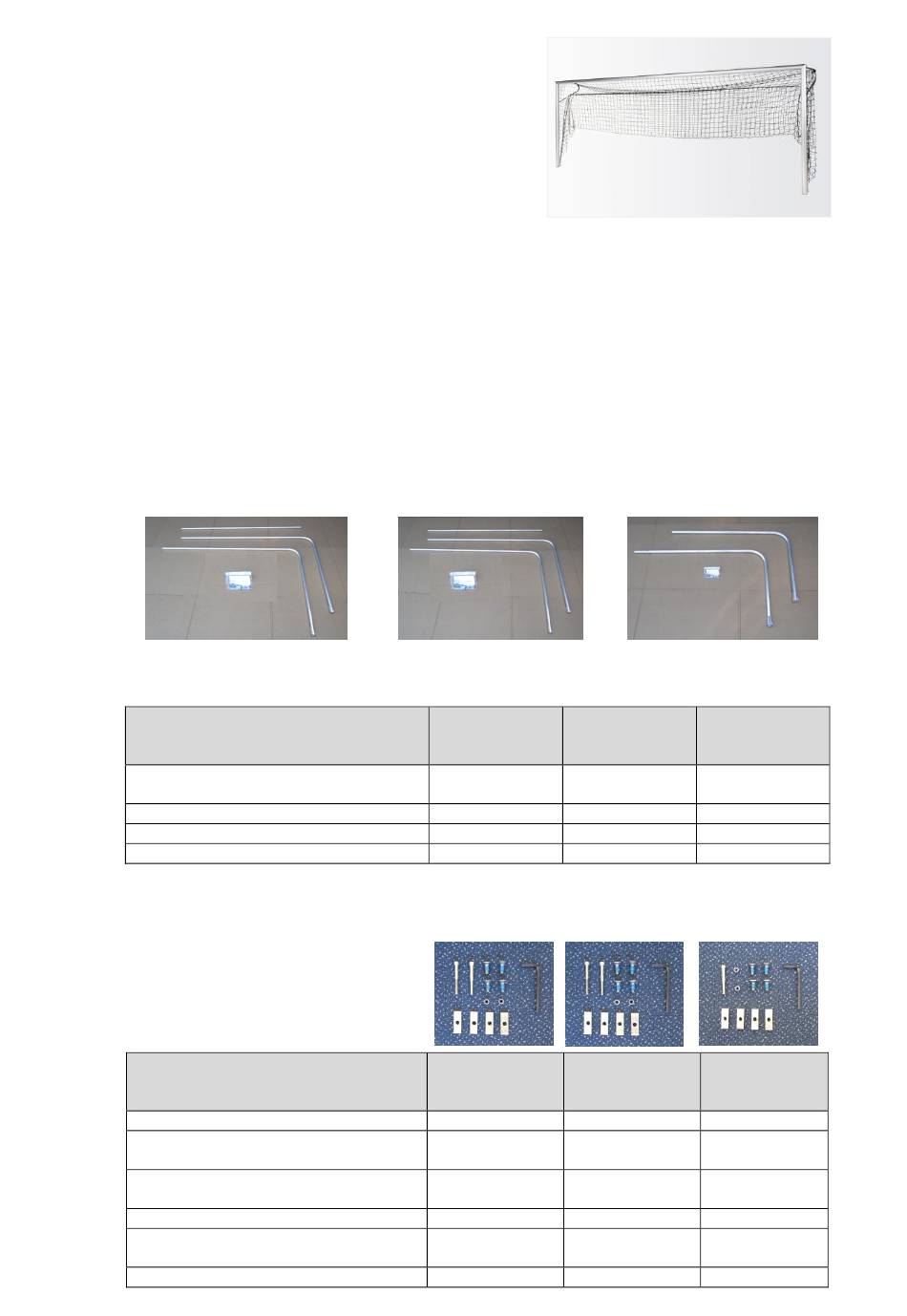

1. Lieferumfang
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit
dem Aufbau beginnen.
Art.-Nr.: 194
7,32 x 2,44 m
Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück Boden-
rahmen. Bei paarweiser Lieferung ist jeweils die doppelte Menge enthalten.
Beschreibung
Bodenrahmenbügel gebogen,
mit ausziehbarem Teleskoprohr
Bodenrahmenbügel gebogen
Verbindungsrohr gerade
Zubehörbeutel
Beschreibung
Einsteckmutter M8
Sicherung-Senkschraube mit Innen-
sechskant DIN 7991, M8 x16mm
Zylinderschraube mit Innensechskant
DIN 912, M6 x 45mm
selbstsichernde Mutter DIN 985, M6
Sechskant-Winkelschraubendreher
DIN 911, SW5
Montageanleitung
Art.-Nr.: 1941
5,00 x 2,00 m
Art.-Nr.: 194
Art.-Nr.: 1941
7,32 x 2,44 m
5,00 x 2,00 m
Stück
2
-
1
1
Zubehörbeutel
Zubehörbeutel
Art.-Nr.: 1941
Art.-Nr.: 194
5,00 x 2,00 m
7,32 x 2,44 m
Art.-Nr.: 194
Art.-Nr.: 1941
7,32 x 2,44 m
5,00 x 2,00 m
Stück
4
4
2
2
1
1
1
Art.-Nr.: 1942
3,00 x 2,00 m
Art.Nr.: 1942
3,00 x 2,00 m
Stück
Stück
-
-
2
2
1
-
1
1
Zubehörbeutel
Art.-Nr.: 1942
3,00 x 2,00 m
Art.Nr.: 1942
3,00 x 2,00 m
Stück
Stück
4
4
4
4
2
1
2
1
1
1
1
1
