ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
4.2 Требования к установке
4.3 Установка прибора
ru
172 И Н С Т Р У К Ц И И П О Э К С П Л У А Т А Ц И И | PowerProx Mini - WTT4SLC
• Требование ориентировочного пространства для устройства, см. масштаб‐
ный чертеж конкретного типа устройства,
страница 181.
•
Выполнение требований технических характеристик, таких как допустимые
внешние условия для работы устройства

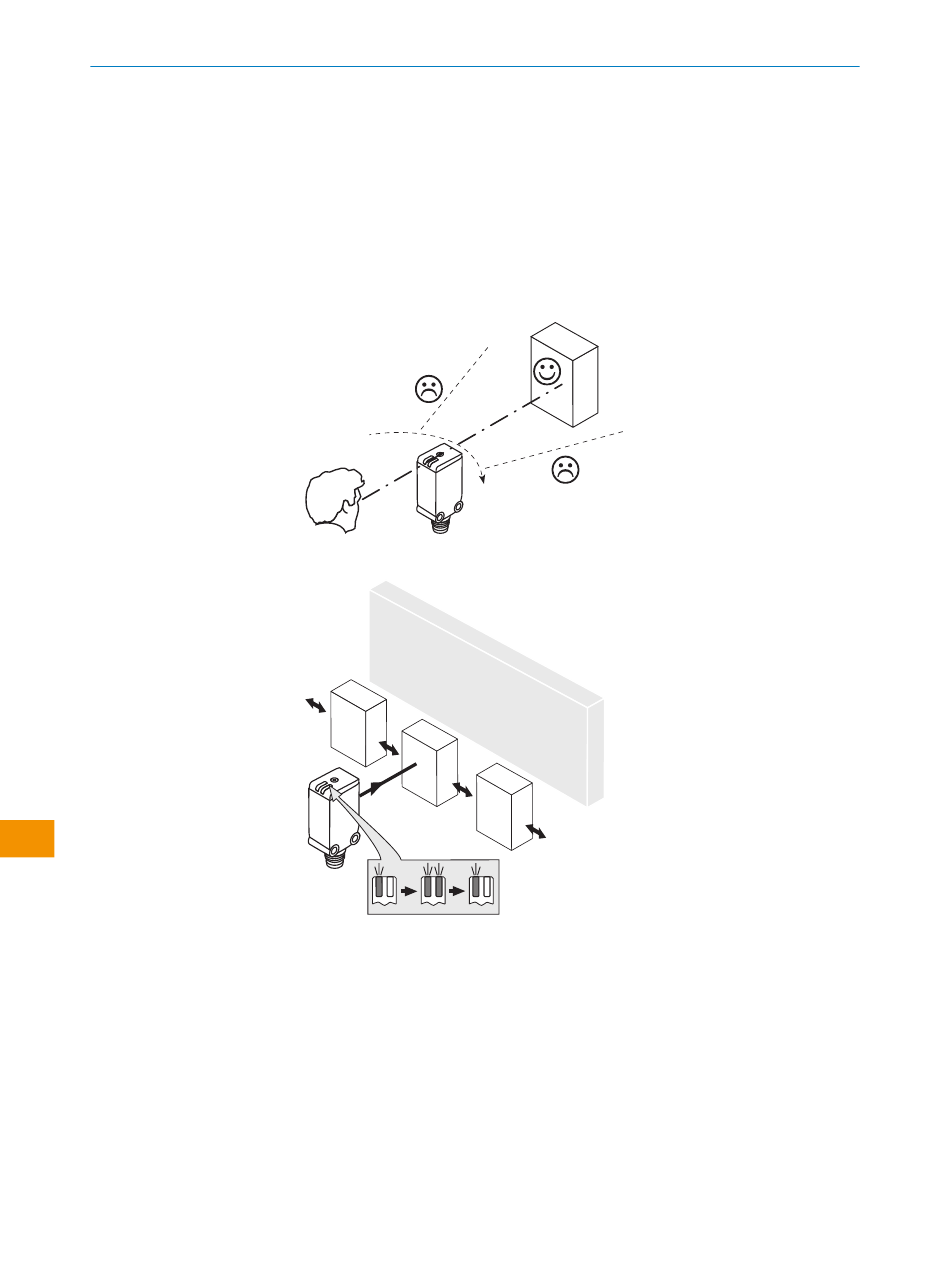

Рисунок 3: Юстировка датчика
Рисунок 4: Стандартное направление
1. Установите датчик при помощи соответствующего крепежного кронштейна (см.
перечень вспомогательных принадлежностей SICK).
2. Имейте в виду, что максимальный допустимый крутящий момент затяжки у
датчика составляет 0,8 Нм.
3. Отрегулируйте взаимное расположение датчика и объекта. Выберите такое рас‐
положение, чтобы излучаемый красный луч попадал в центр объекта. Следует
убедиться в том, что оптическое отверстие (передний экран) датчика полностью
чистое. см. рисунок 3, страница
4. Обратите внимание на предпочтительное направление объекта по отношению
к датчику. см. рисунок 4, страница
см. „Масштабные чертежи",
172.
172.
Возможны изменения без уведомления
8022570.1FBN/15.09.2022 | SICK
