Montagem do dispositivo
pt
5
Instalação elétrica
154
M A N U A L D E I N S T R U Ç Õ E S | PowerProx Mini - WTT4SLC

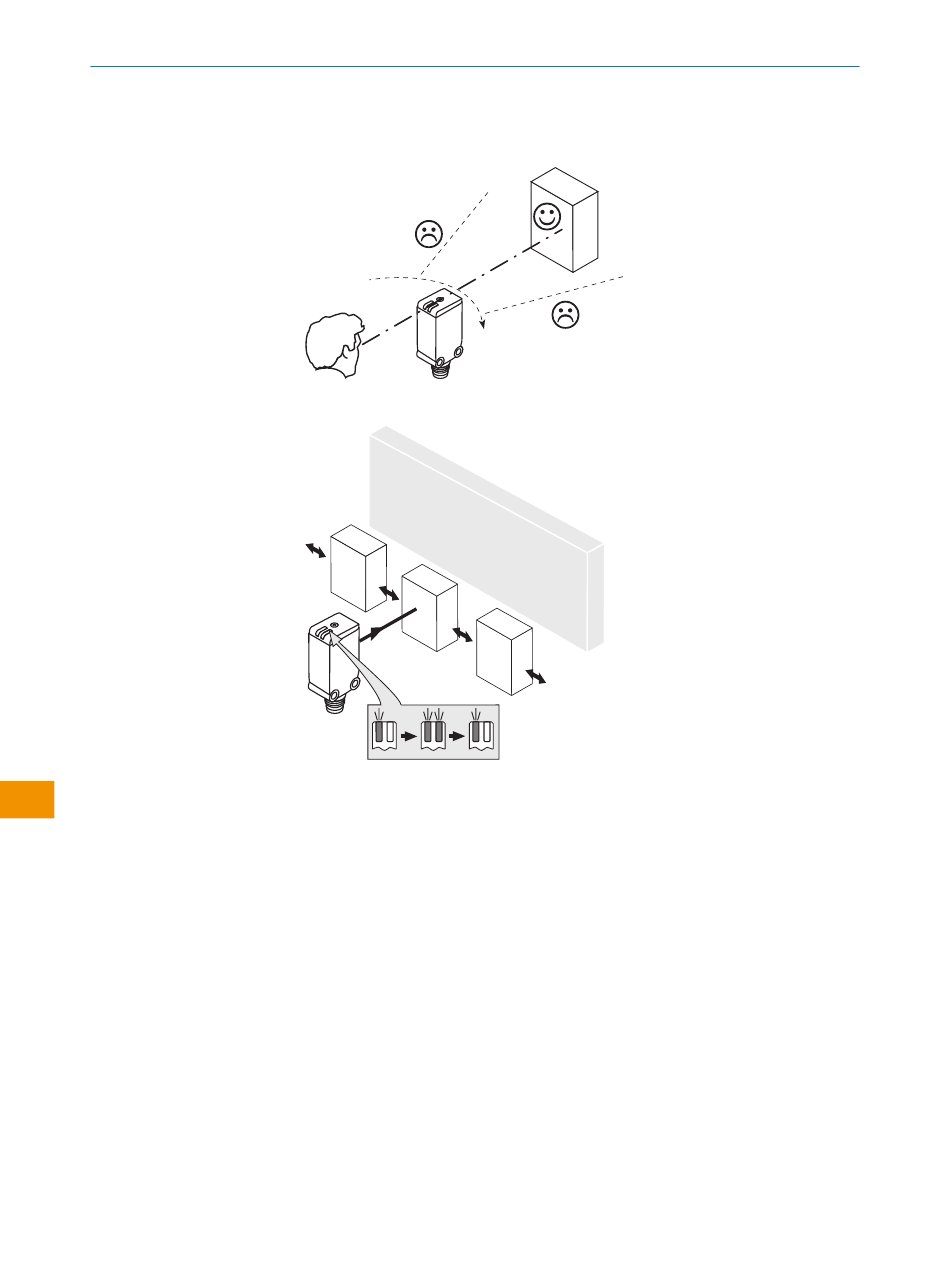

Figura 3: Alinhamento do sensor
Figura 4: Direção padrão
1.
Monte o sensor utilizando uma cantoneira de fixação adequada (consulte a linha
de acessórios SICK).
2.
Observe o torque de aperto máximo de 0,8 Nm permitido para o sensor.
3.
Alinhe o sensor com o objeto. Selecione a posição de forma que o jato de luz
vermelha emitido atinja o centro do objeto. Você deve garantir que a abertura
ótica (vidro frontal) do sensor esteja completamente desimpedida.
página 154
4.
Observe a direção preferencial do objeto em relação ao sensor.
página
154.
A conexão dos sensores deve ser realizada em estado desenergizado. Conforme o tipo
de conexão, devem ser observadas as seguintes informações:
–
Conector: Pin-out
–
Cabo: cor dos fios
Instalar ou ligar a alimentação de tensão somente após a conexão de todas as cone‐
xões elétricas.
ver figura 3,
ver figura 4,
8022570.1FBN/15.09.2022 | SICK
Sujeito a alteração sem aviso prévio
