Tabela 7: Rozmiar plamki świetlnej
Radius lightspot mm (inch)
2.5
(0.10)
2
(0.08)
1.5
(0.06)
1
(0.04)
0.5
(0.02)
0
-0.5
-(0.02)
-1
-(0.04)
-1.5
-(0.06)
-2
-(0.08)
-2.5
-(0.10)
0 200 400 600 800
(7.87) (15.75) (23.62) (31.50)

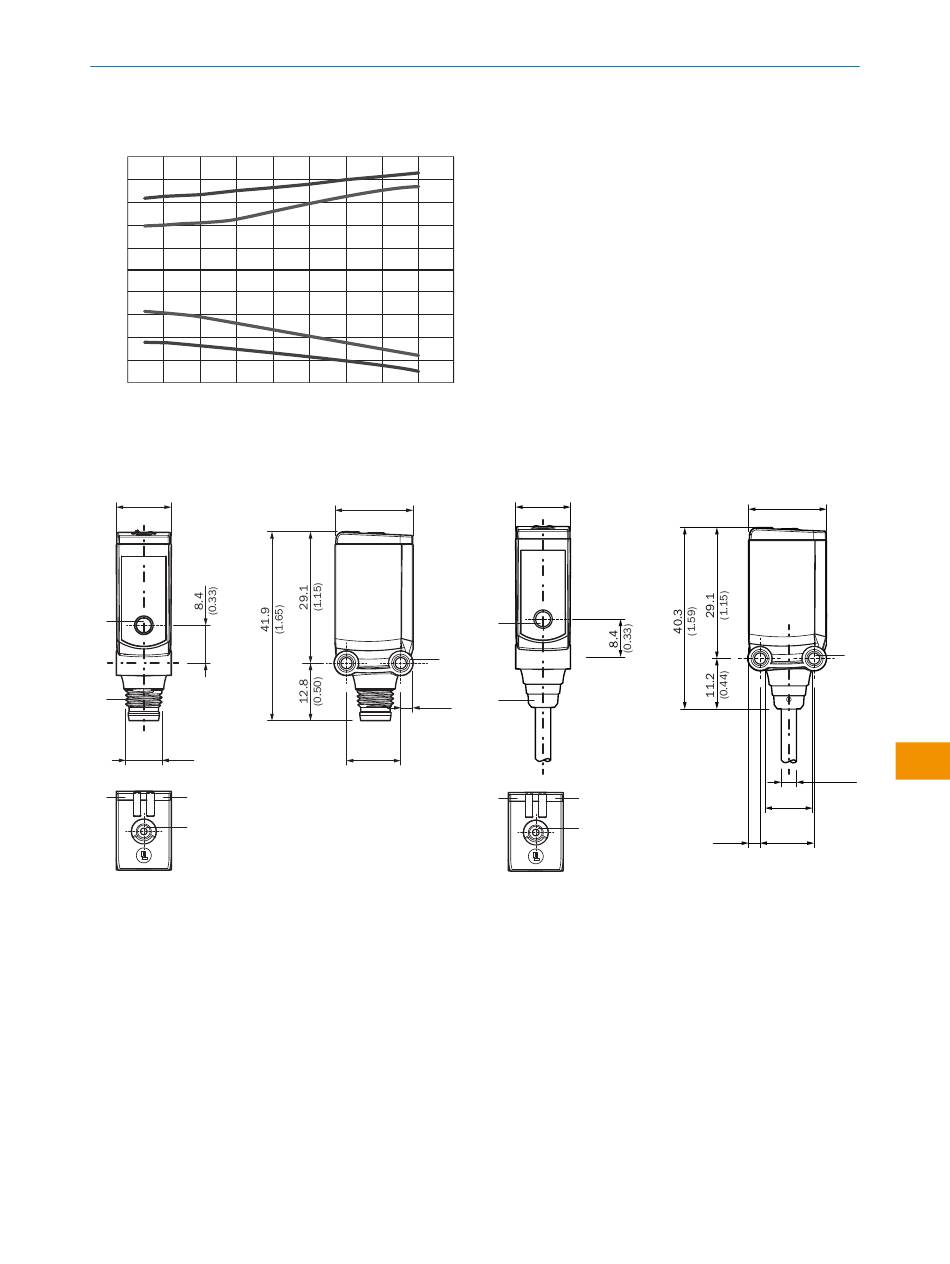

10.2 Rysunek wymiarowy
12.2
(0.48)
1
2
M8
3 4
5
Rysunek 8: Rysunek wymiarowy
Środek osi optycznej
1
Przyłącze
2
Zielony LED: napięcie zasilające aktywne
3
Żółty LED: status odbioru światła
4
Pojedynczy przycisk uczenia (Teach-in)
5
Gwint mocujący M3
6
